Here is some part, assembly and installation design data that may help:



Airframe:

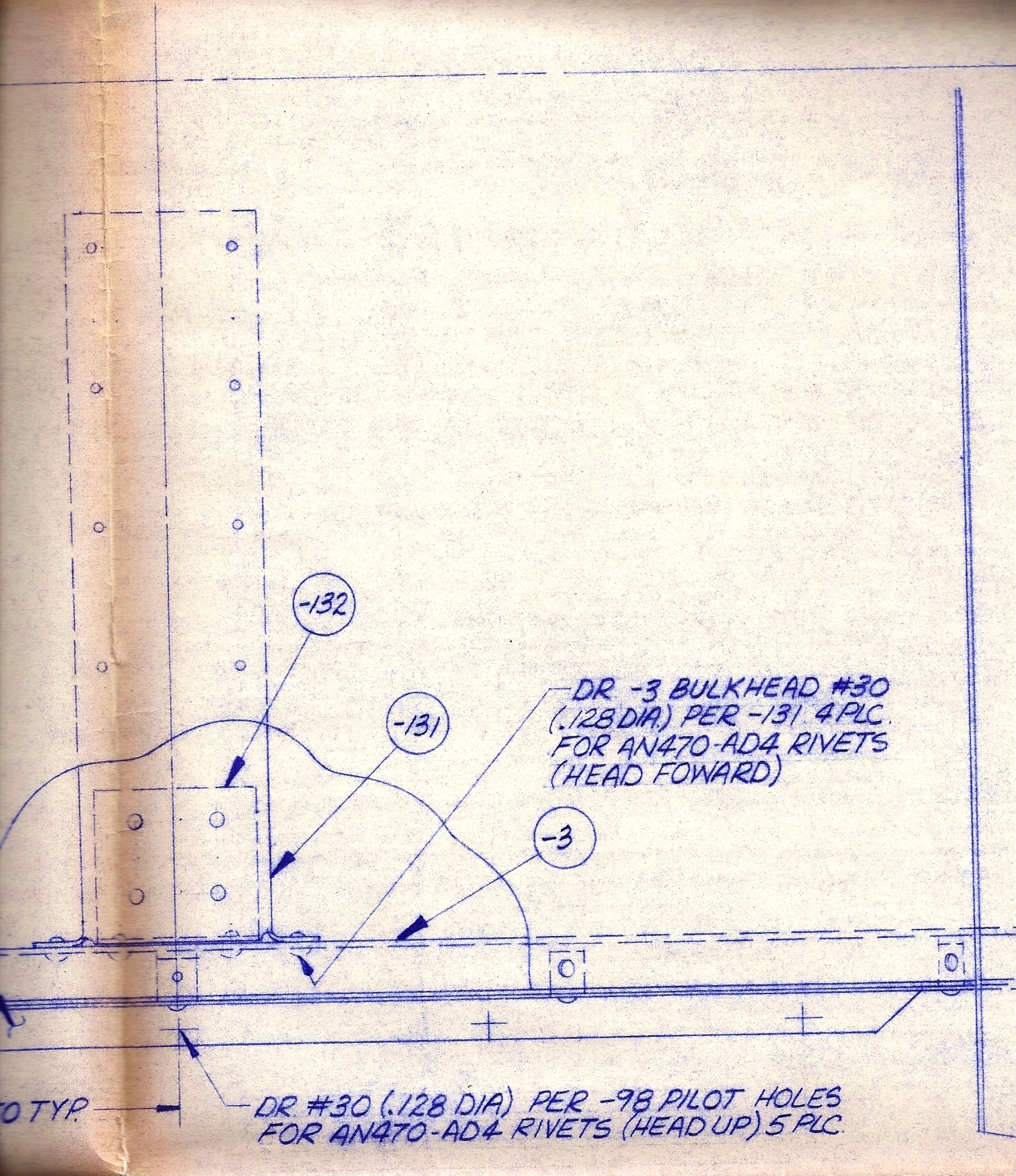

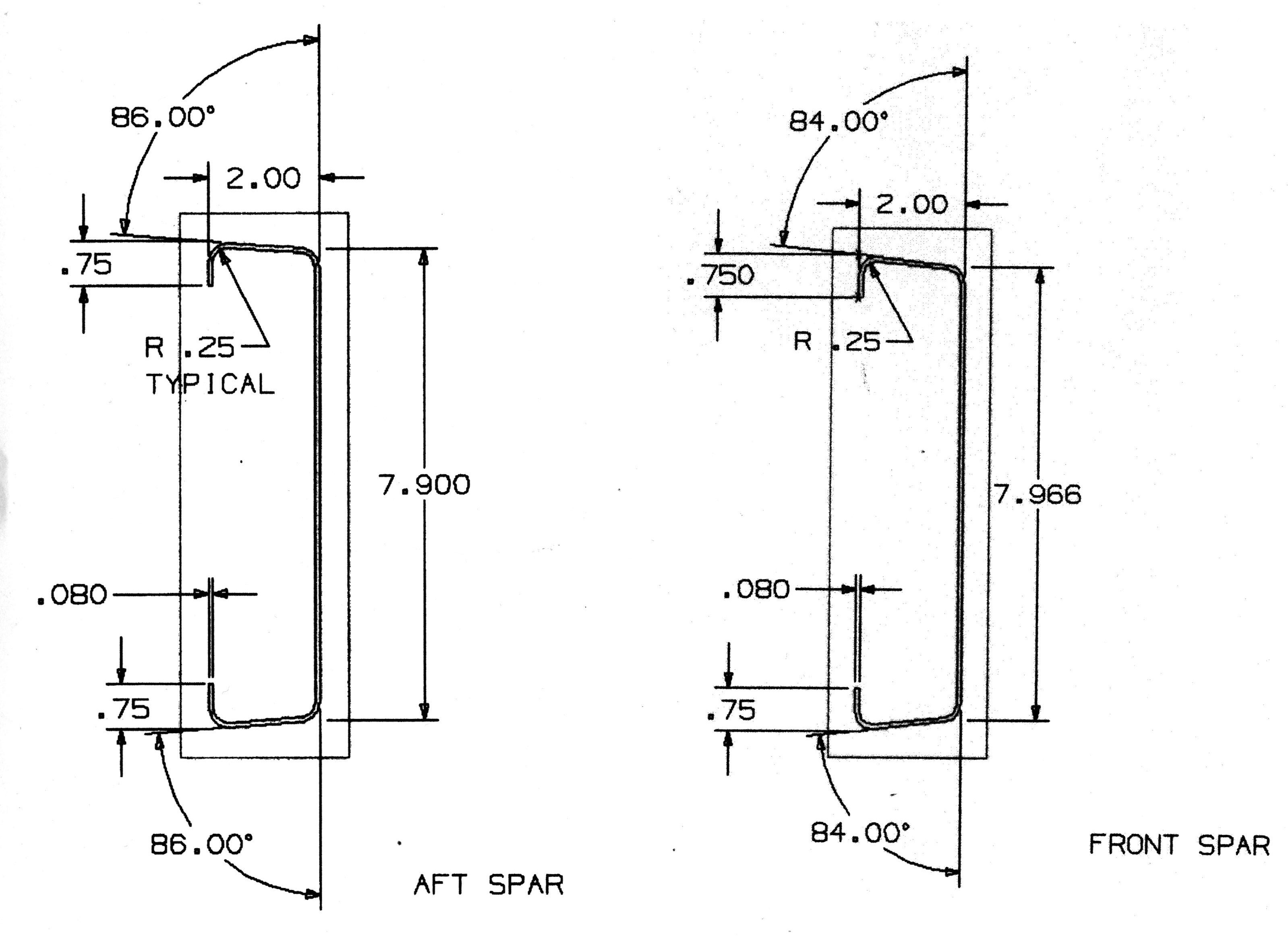

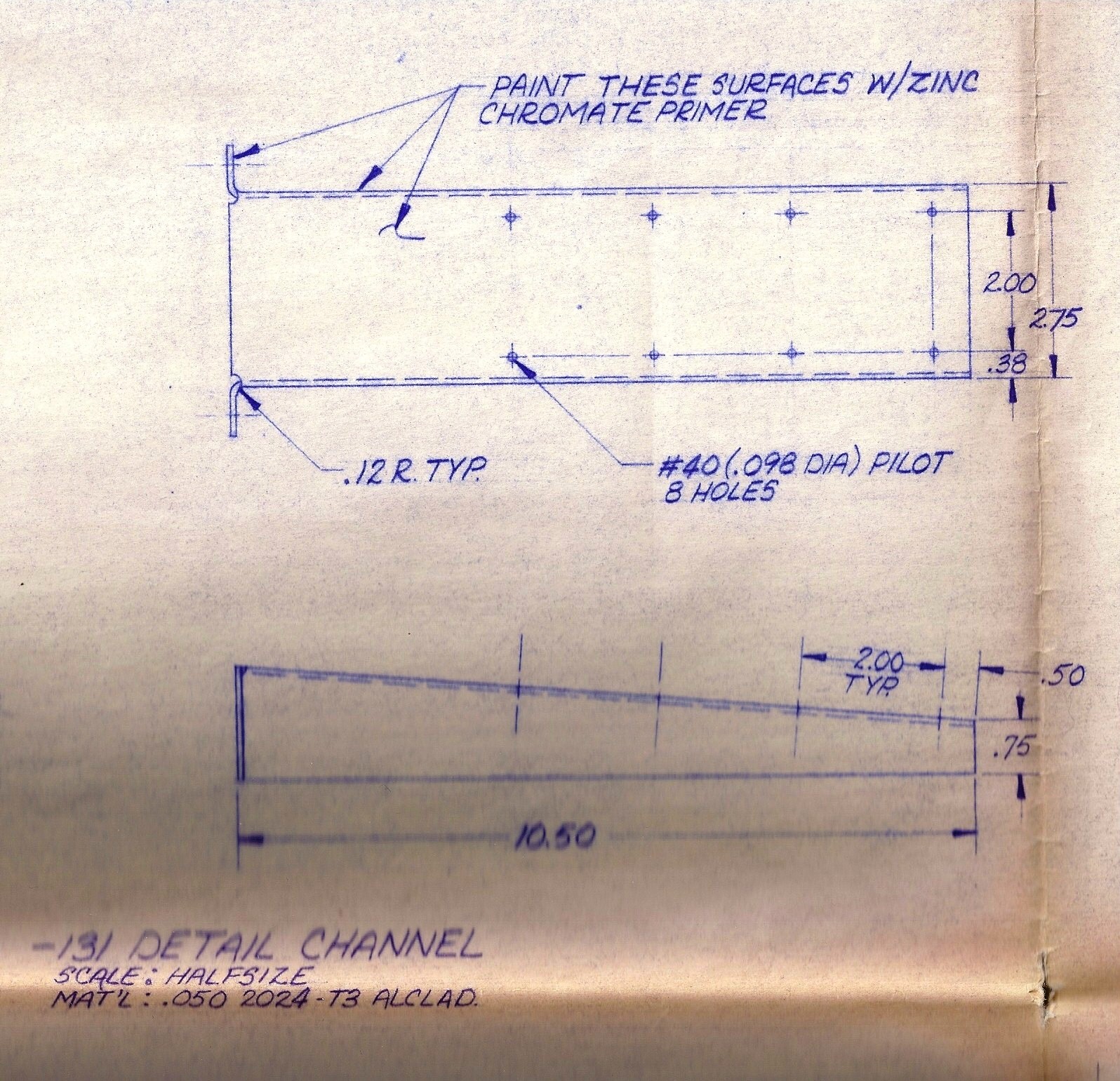

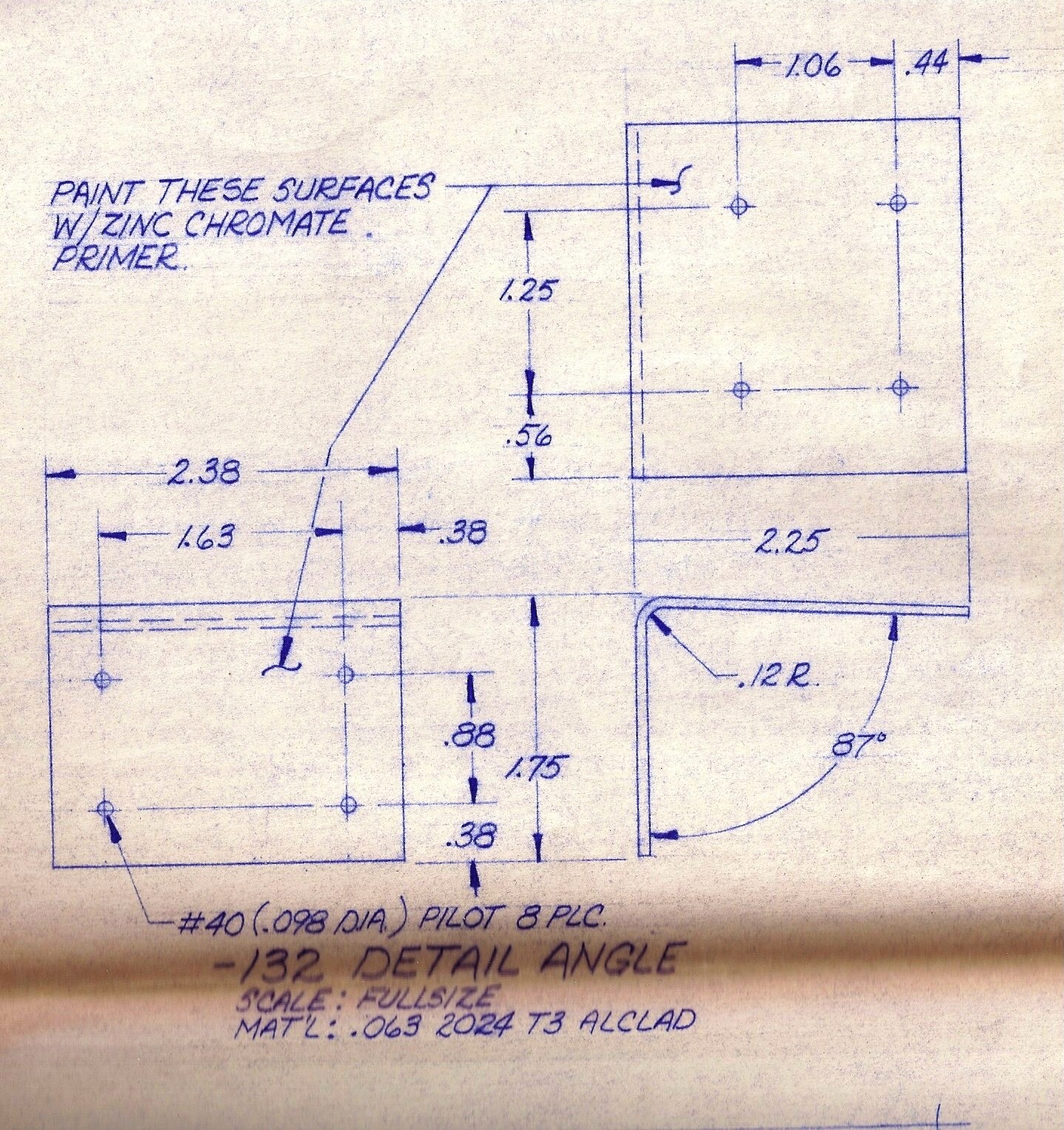

STUB WING SPAR PROFILE DRAWING:

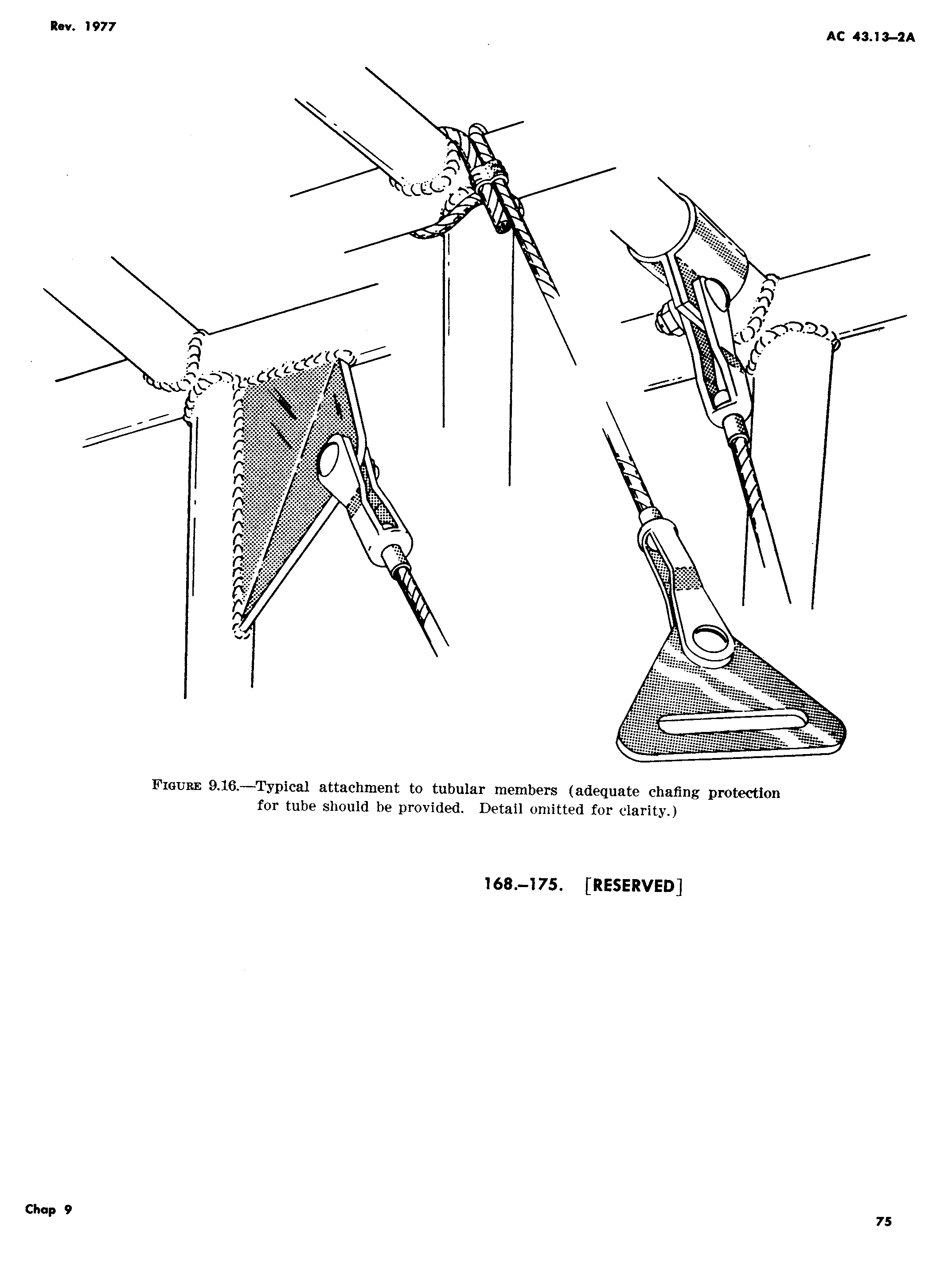

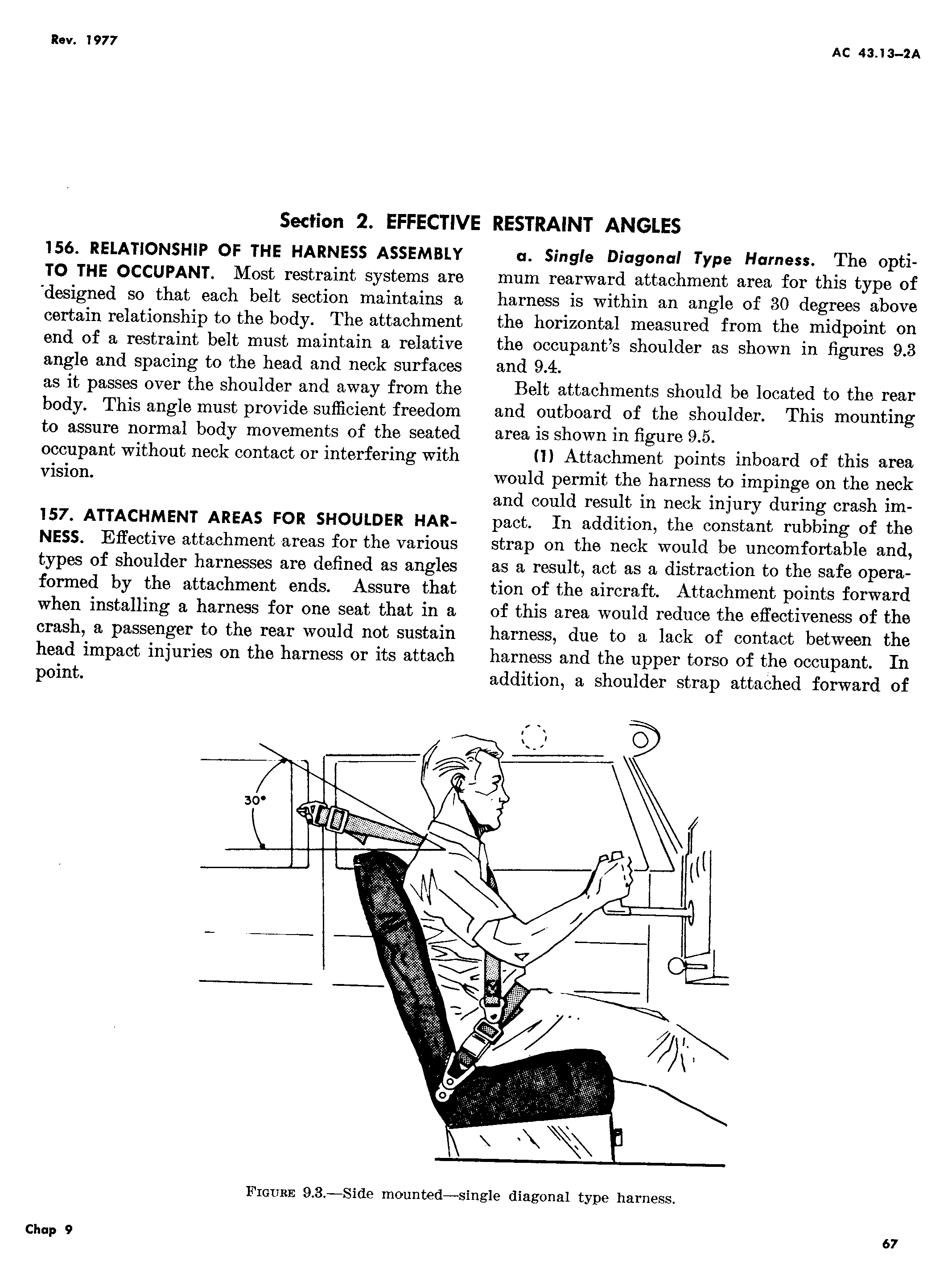

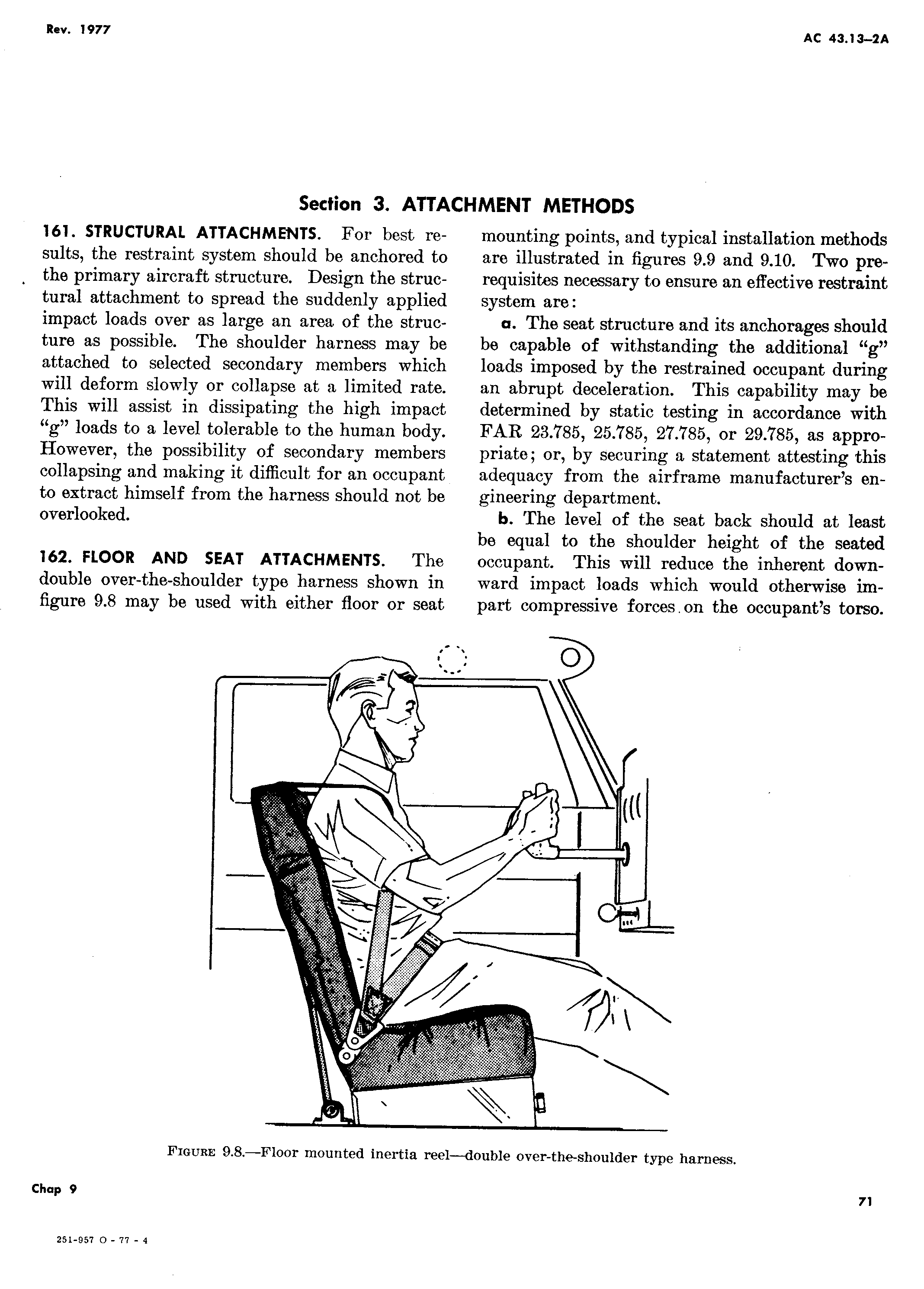

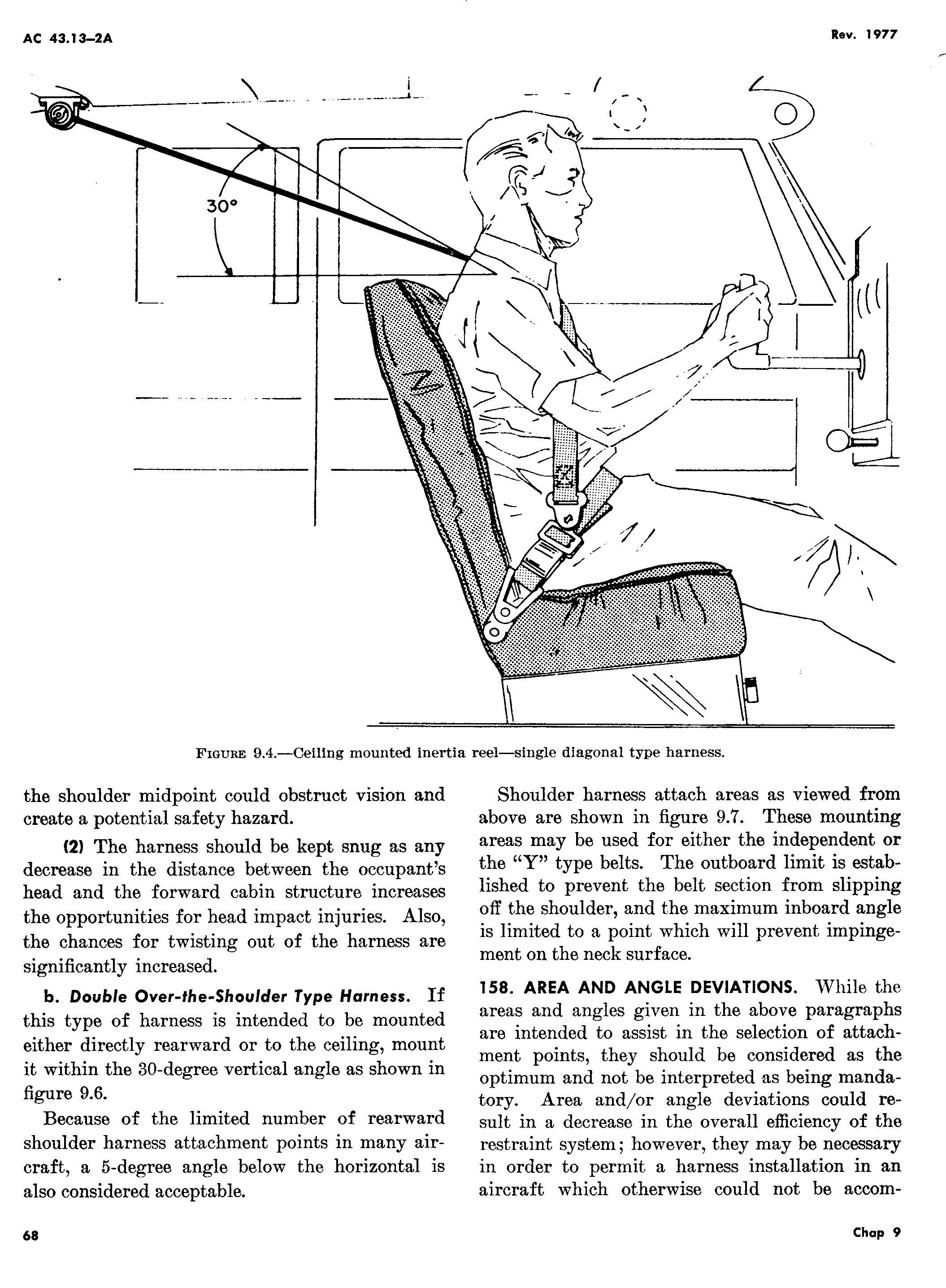

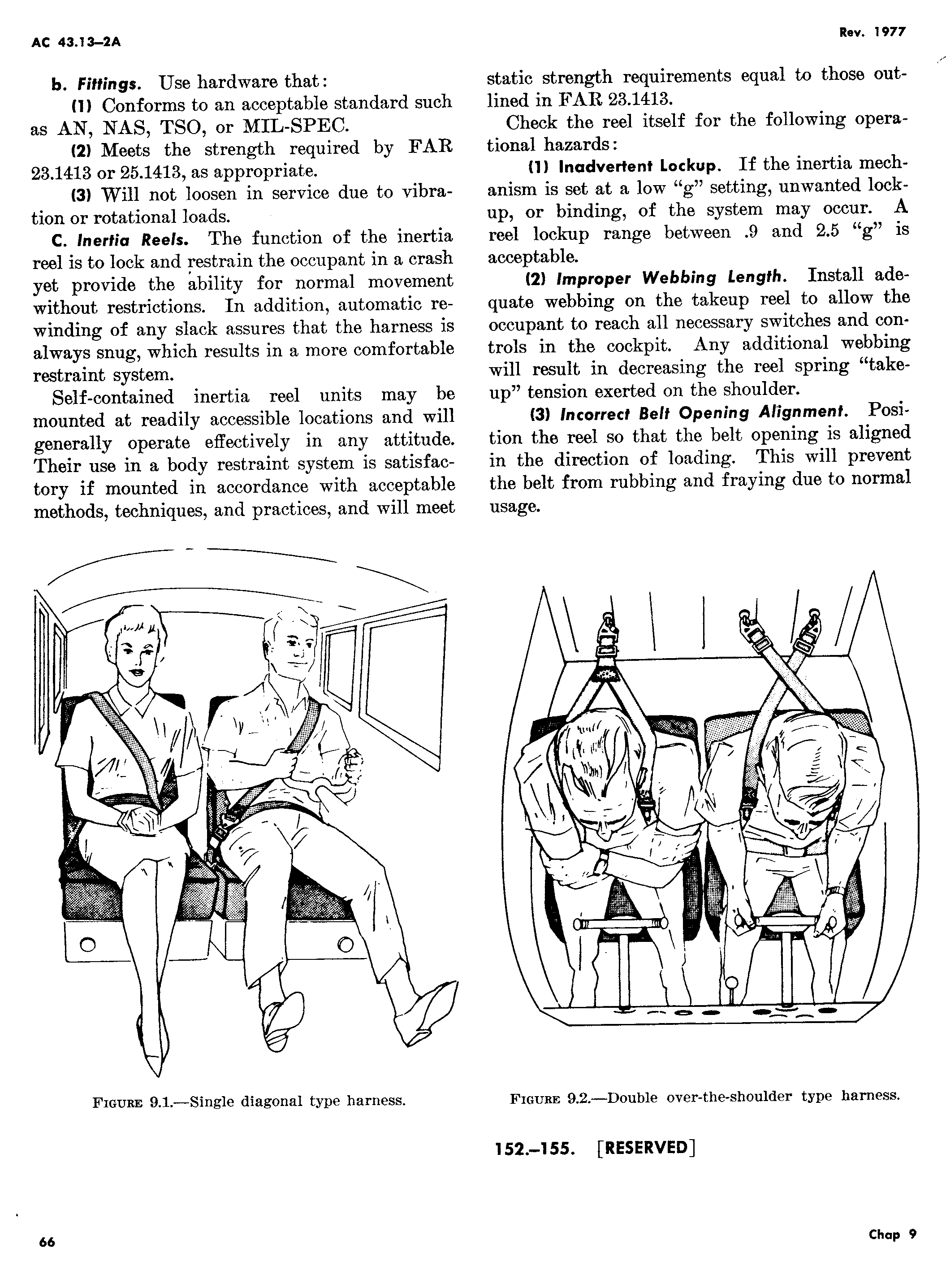

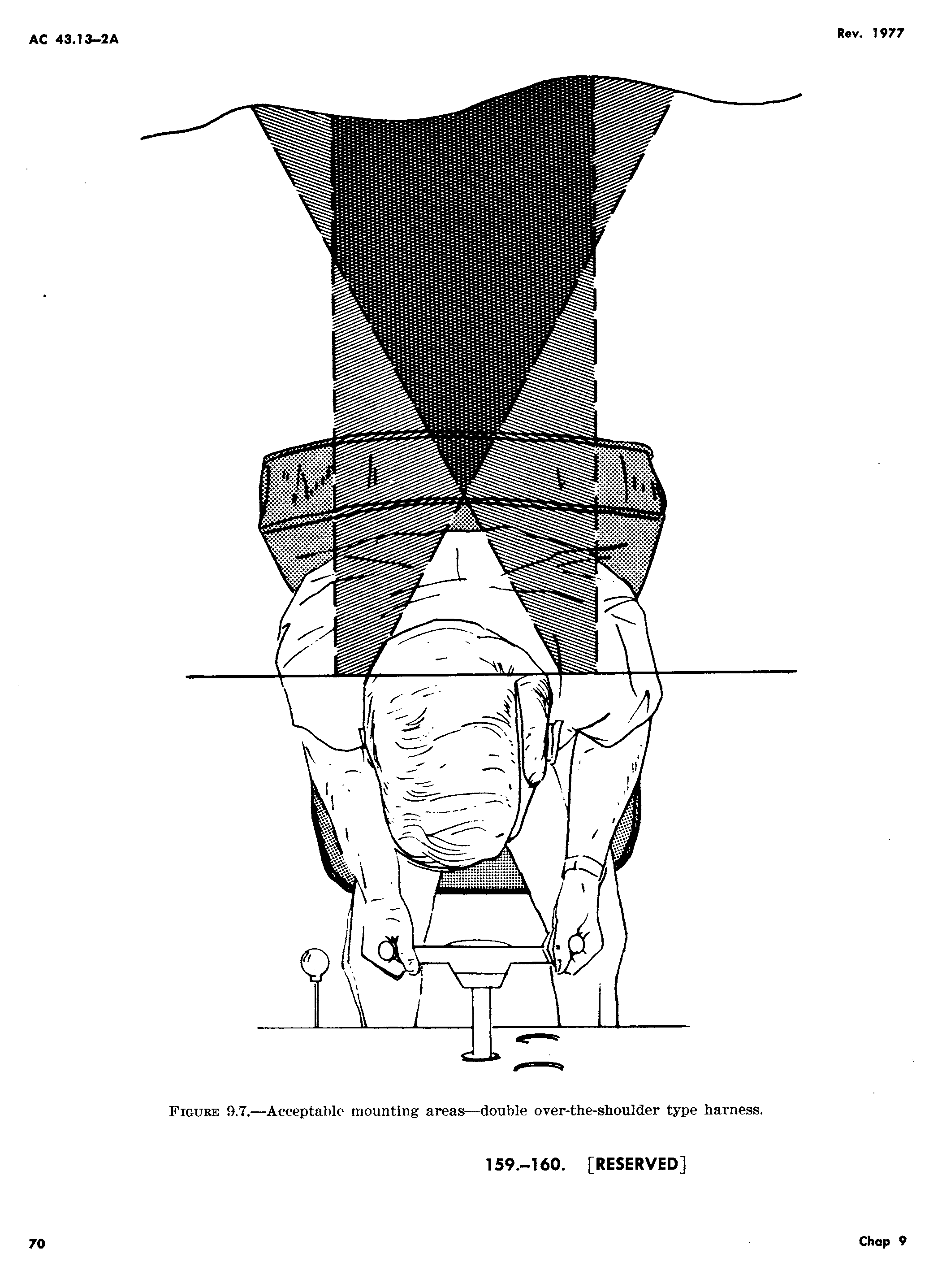

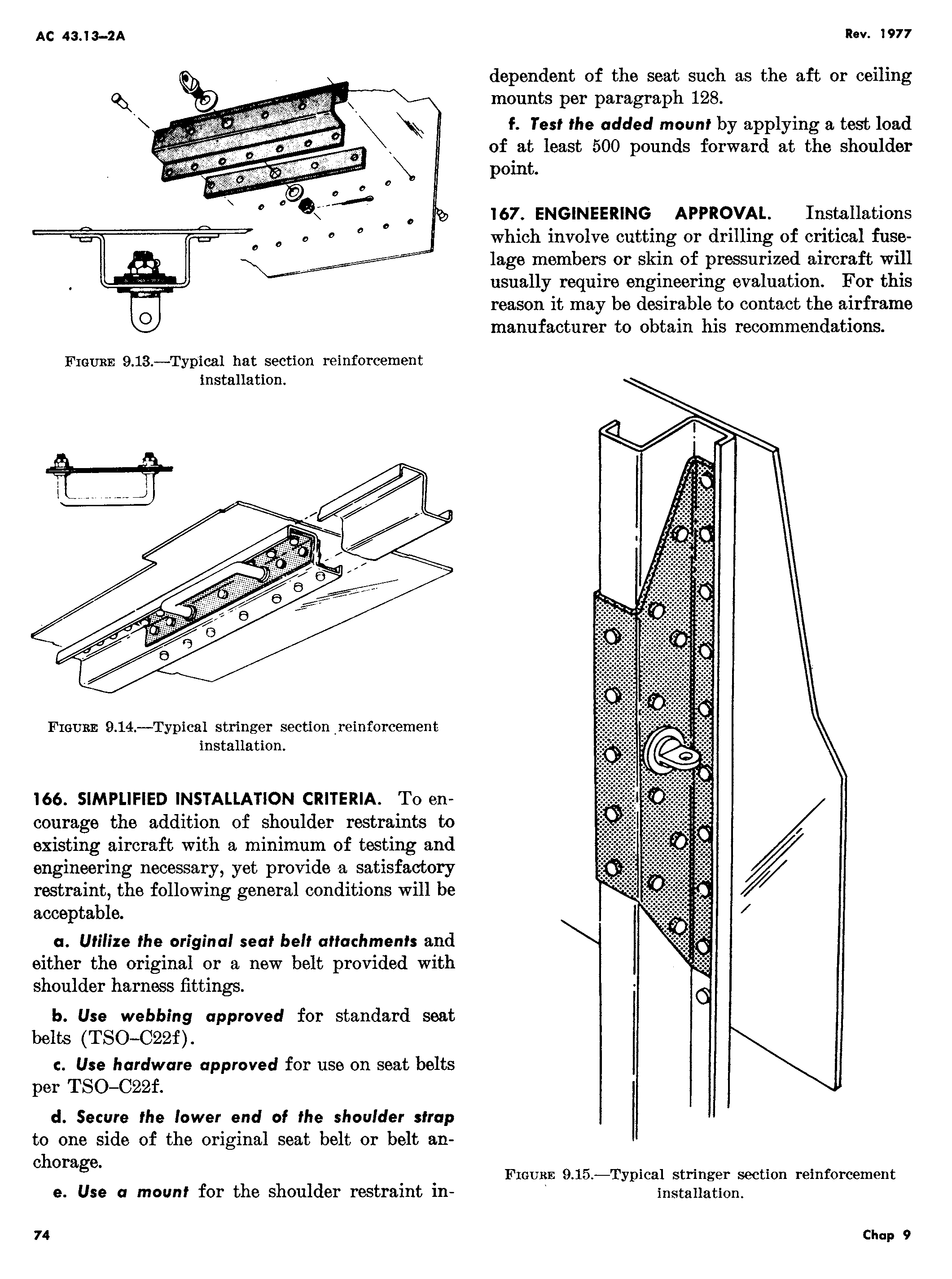

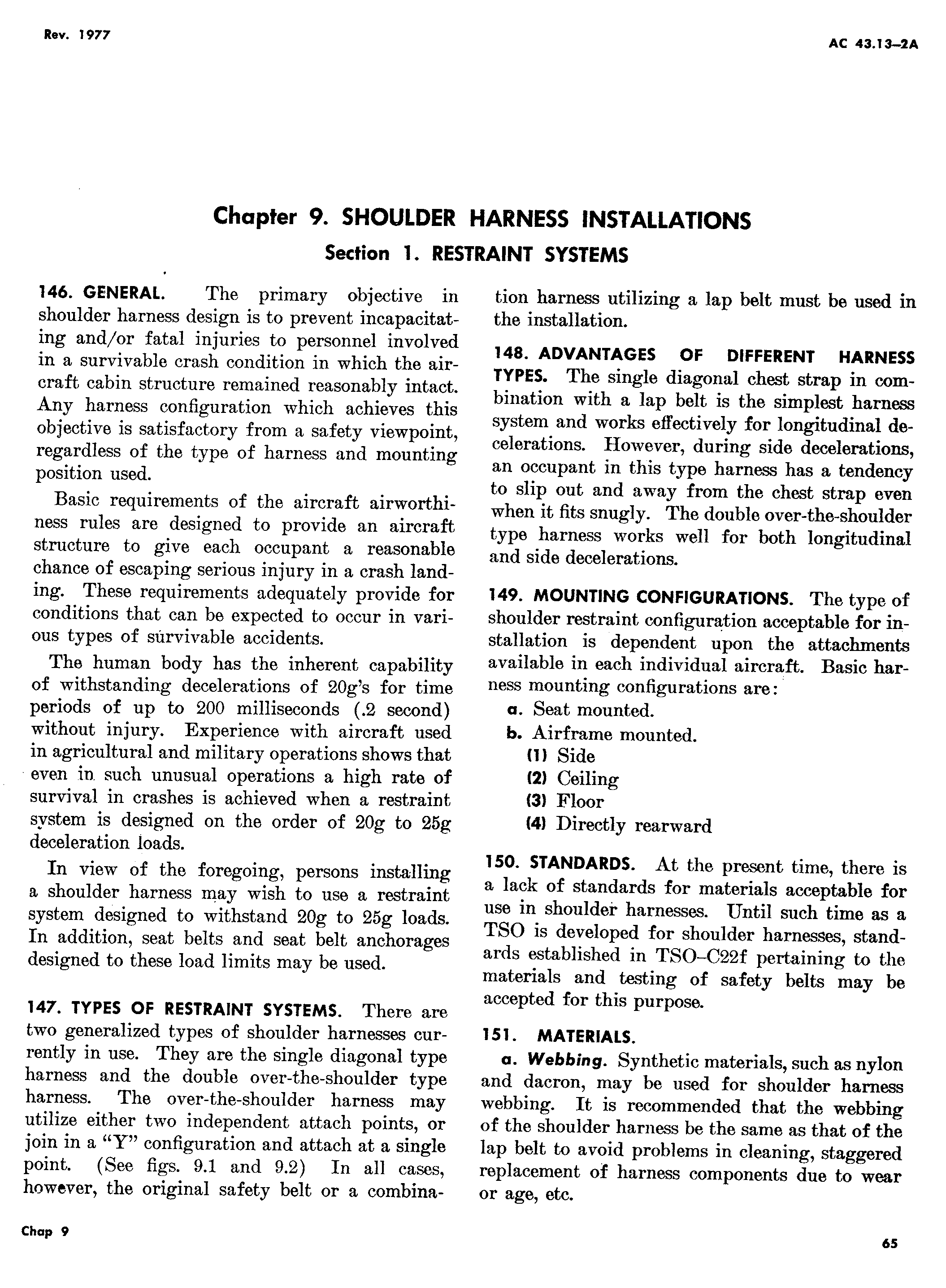

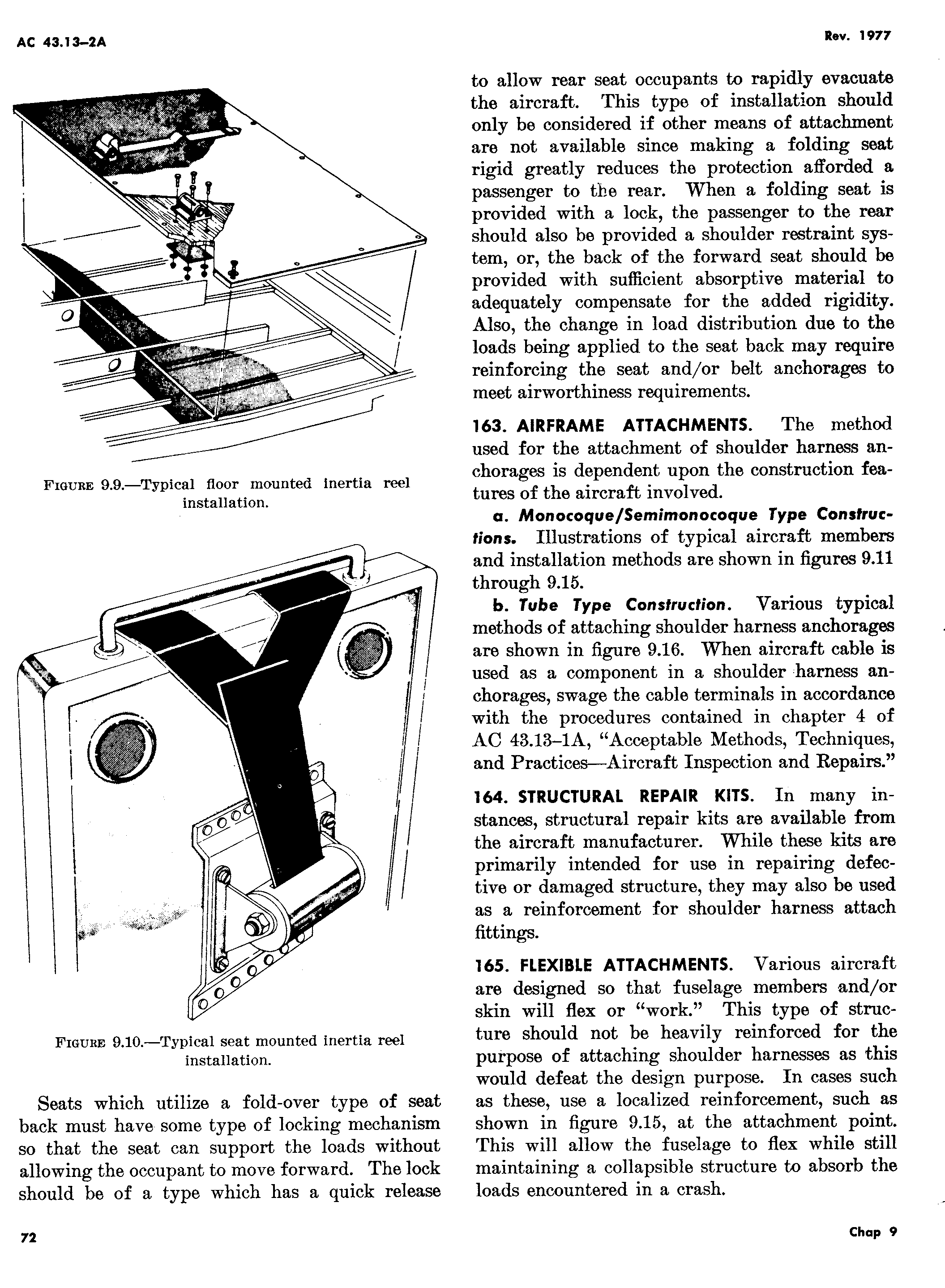

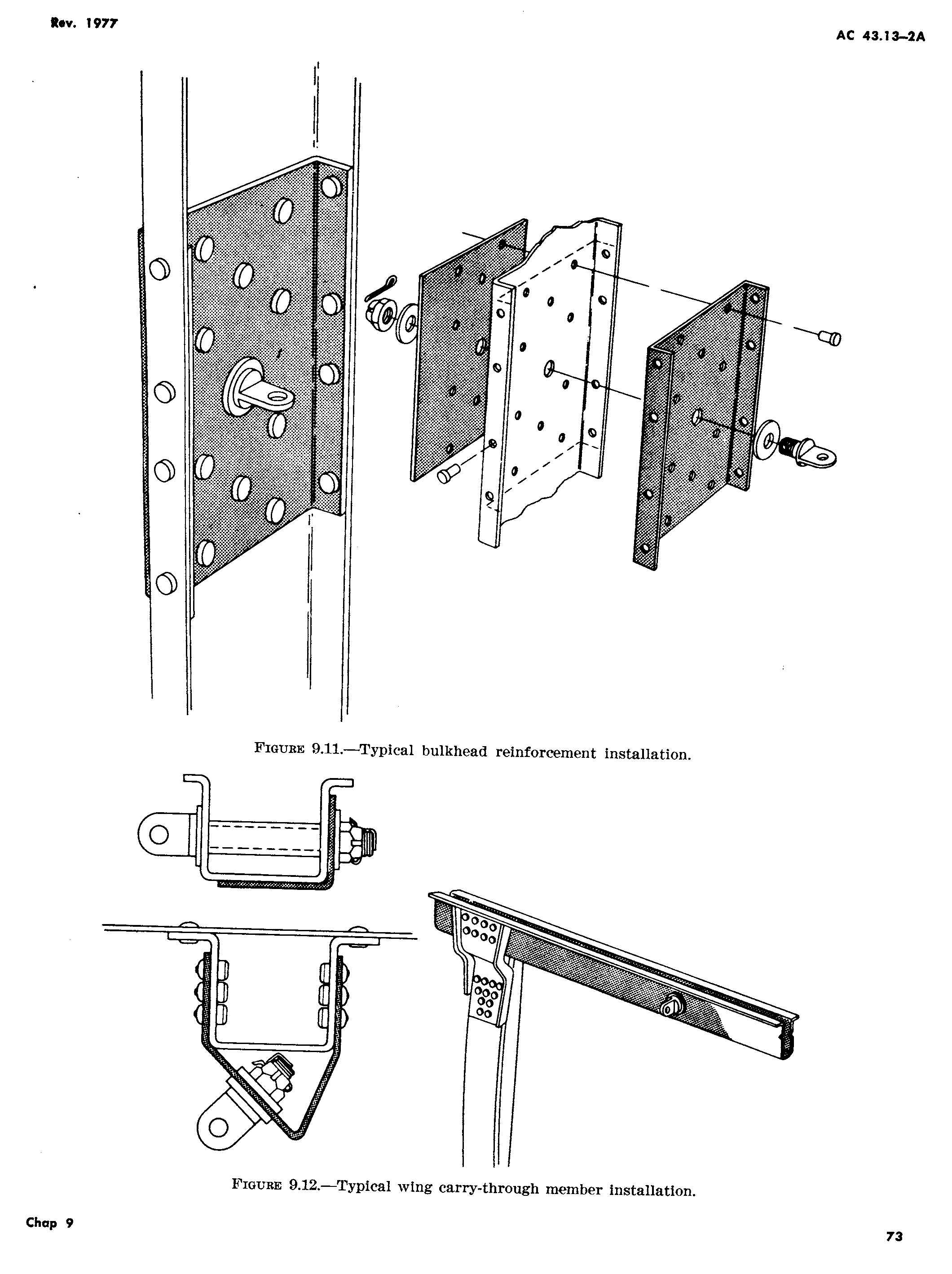

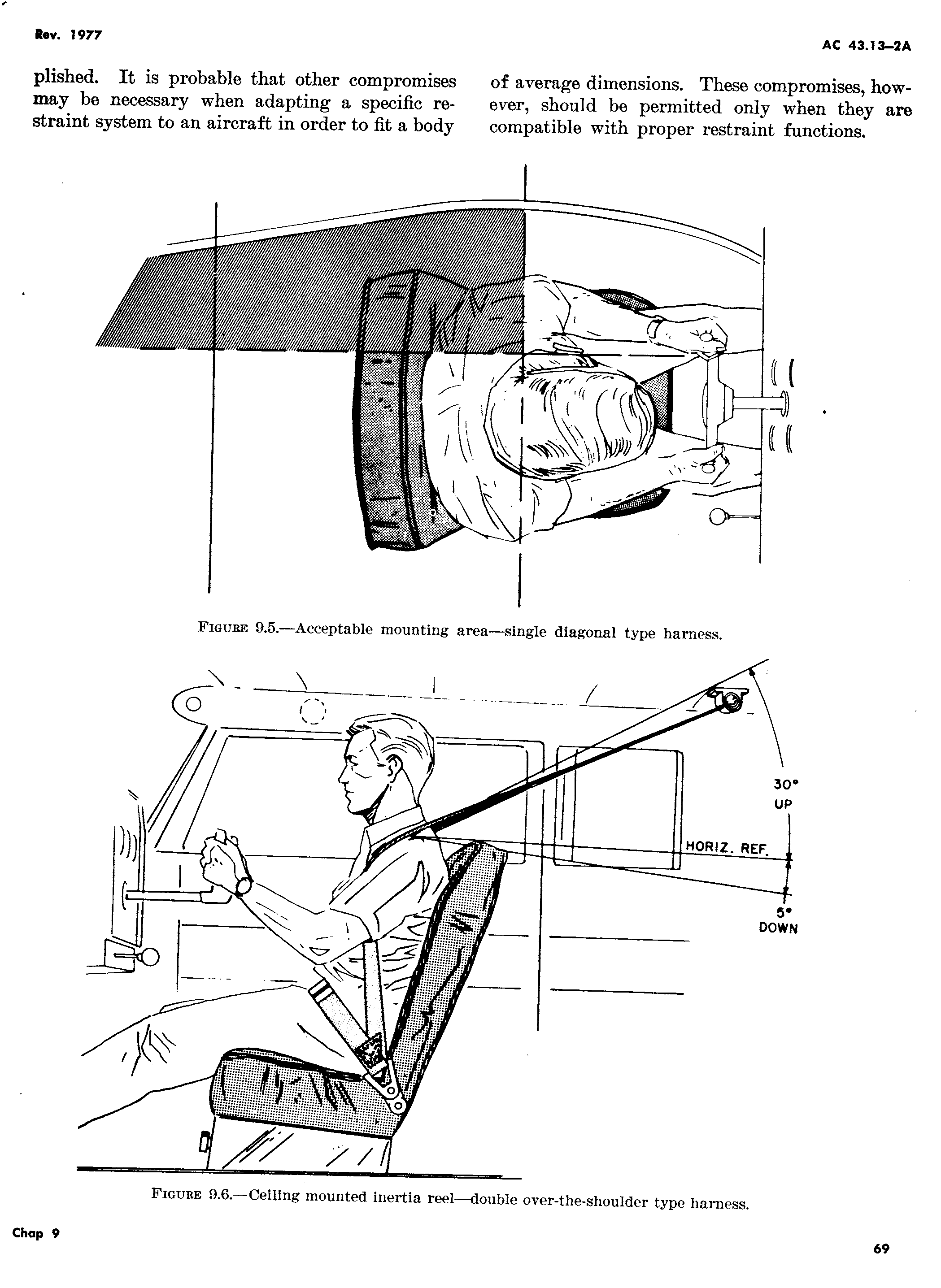

AC43.13-2B Shoulder Harness Installations:





Some Varga shoulder Harness Installation data...

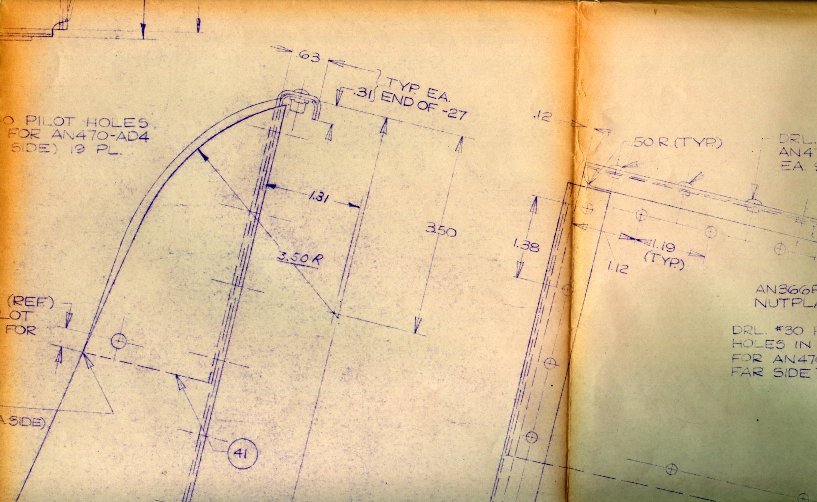

Front Seat:

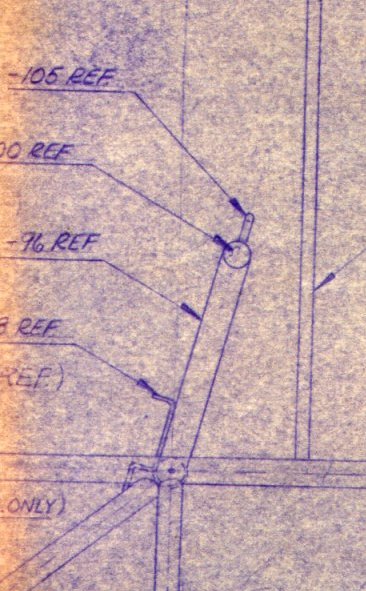

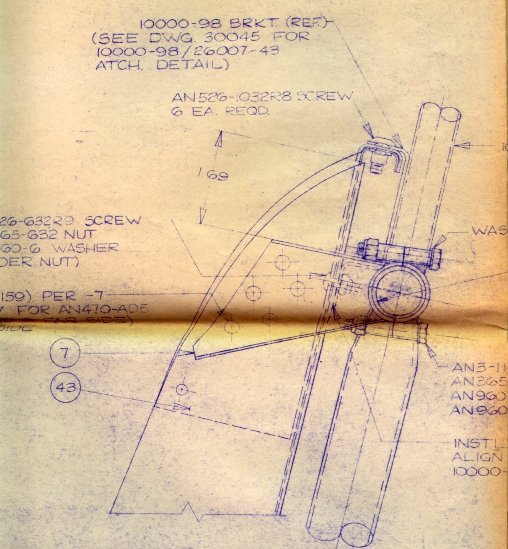

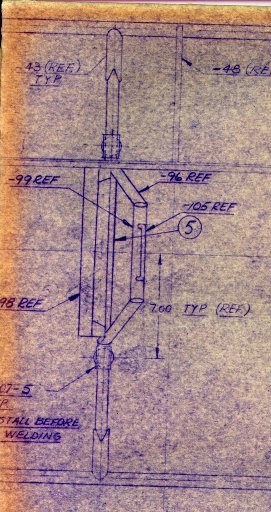

seat_instl_side_1_half.jpg (72045 bytes)    seat_assy_side_half.jpg (92588 bytes)    seat_back_assy_half.JPG (109271 bytes)    restraint_support_top_1_half.jpg (54472 bytes)     restraint_support_side_1.jpg (63531 bytes)



Rear Seat:

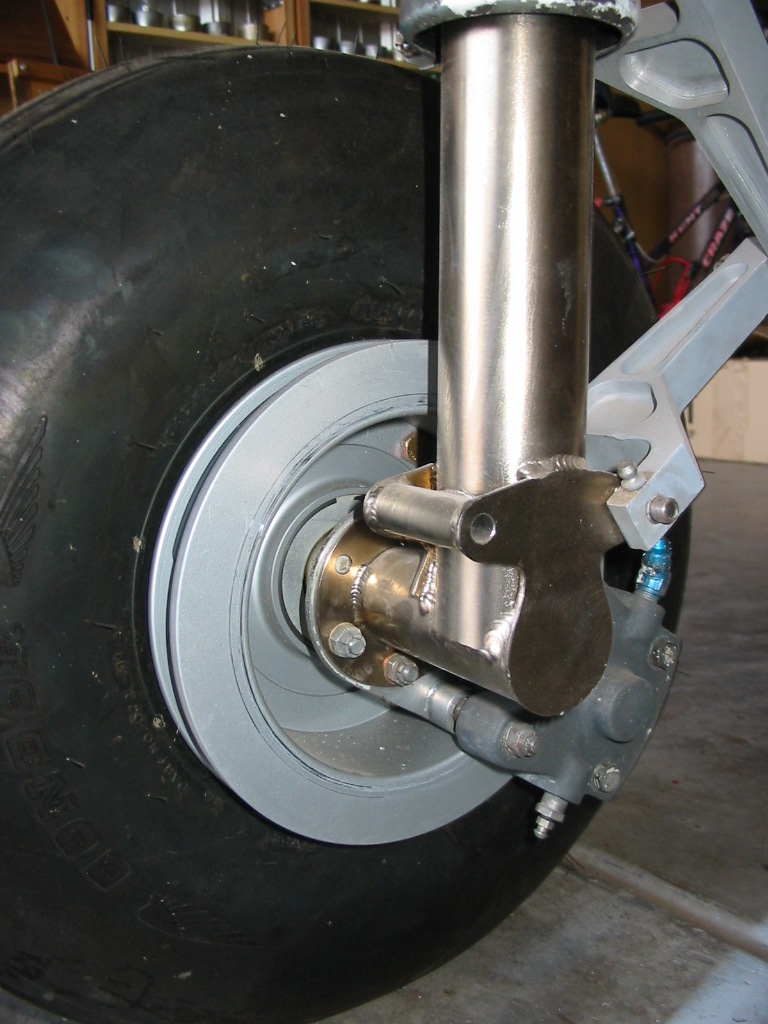

Main Gear Brake and Wheel Assemblies:

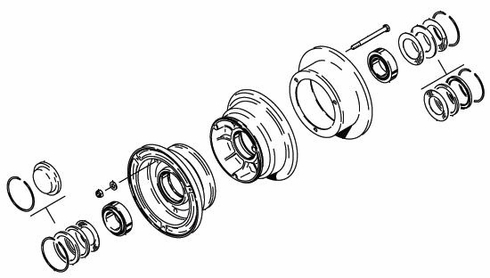

                                   40-97a Wheel Assembly

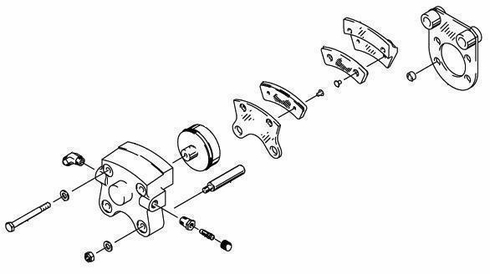

                                    30-63e Brake Assembly



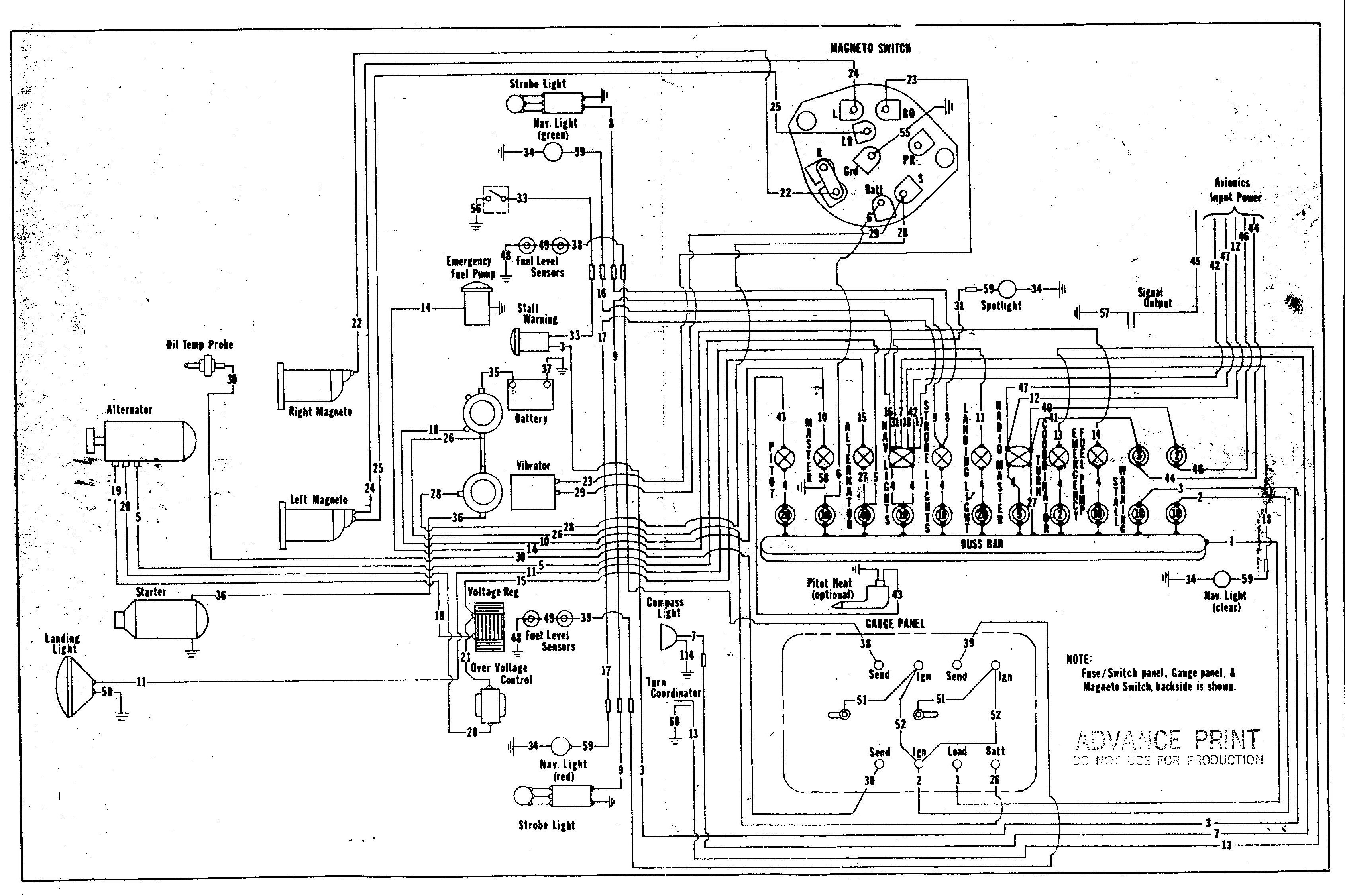

Electrical System...

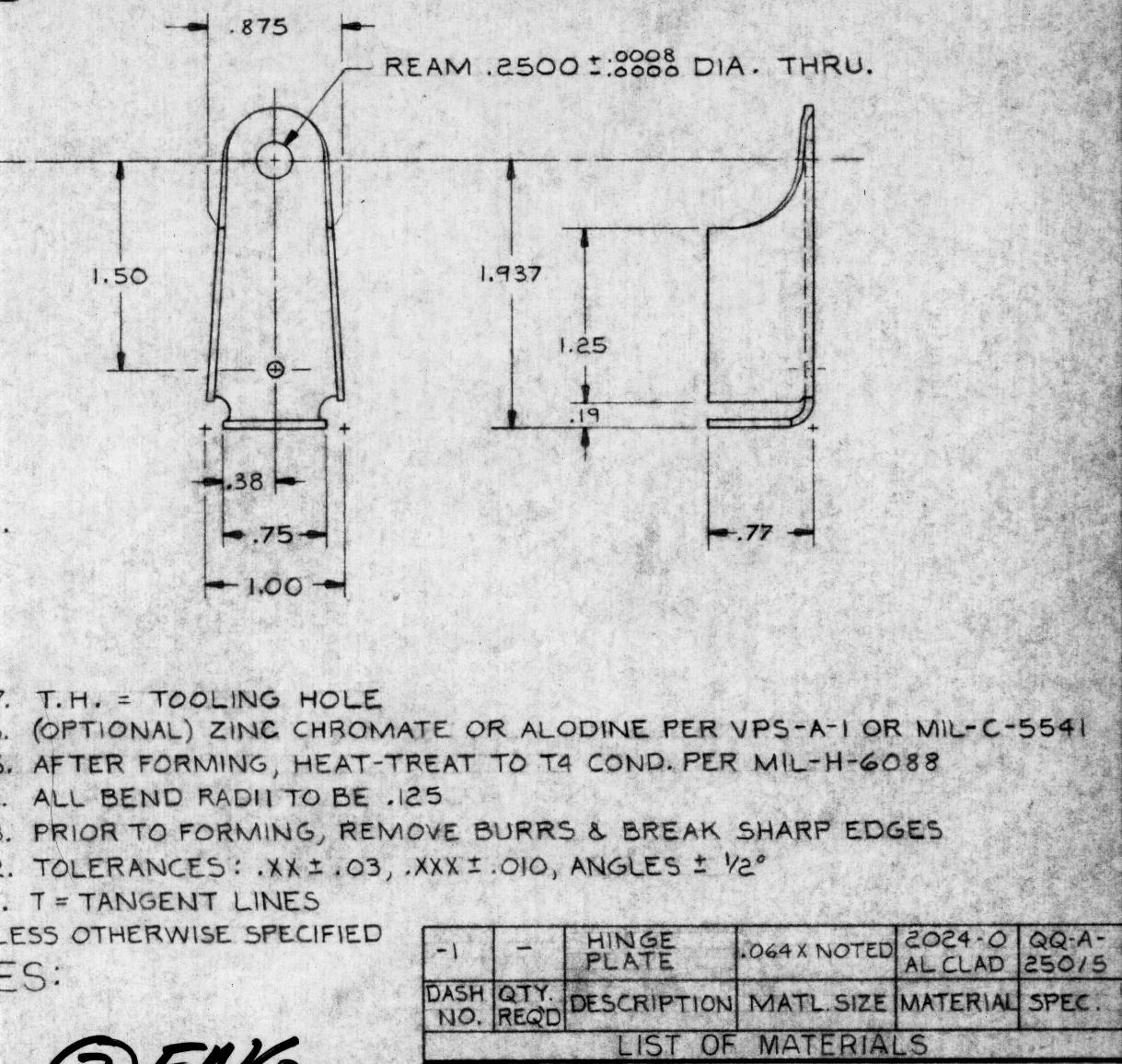

Elevator Hinge...

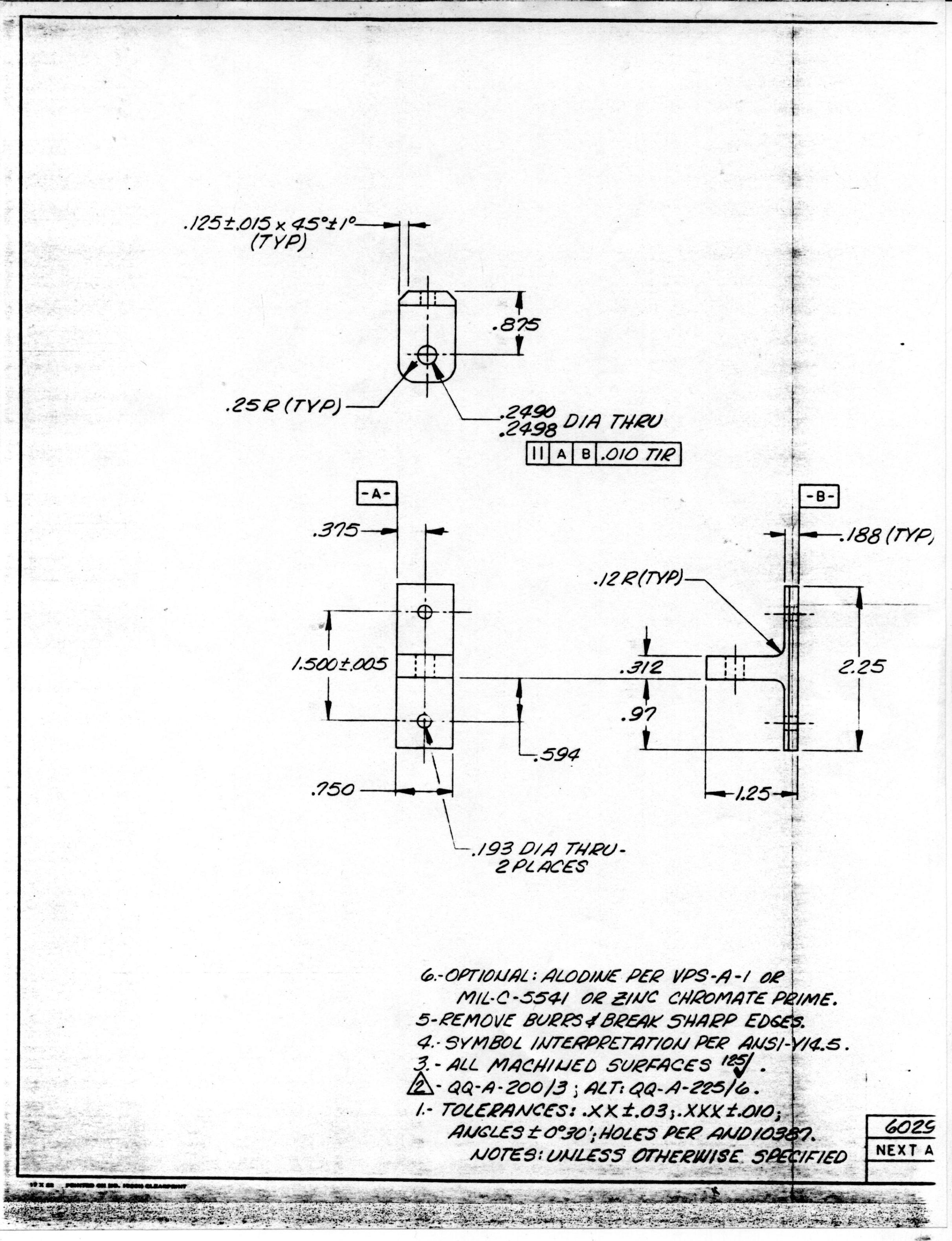

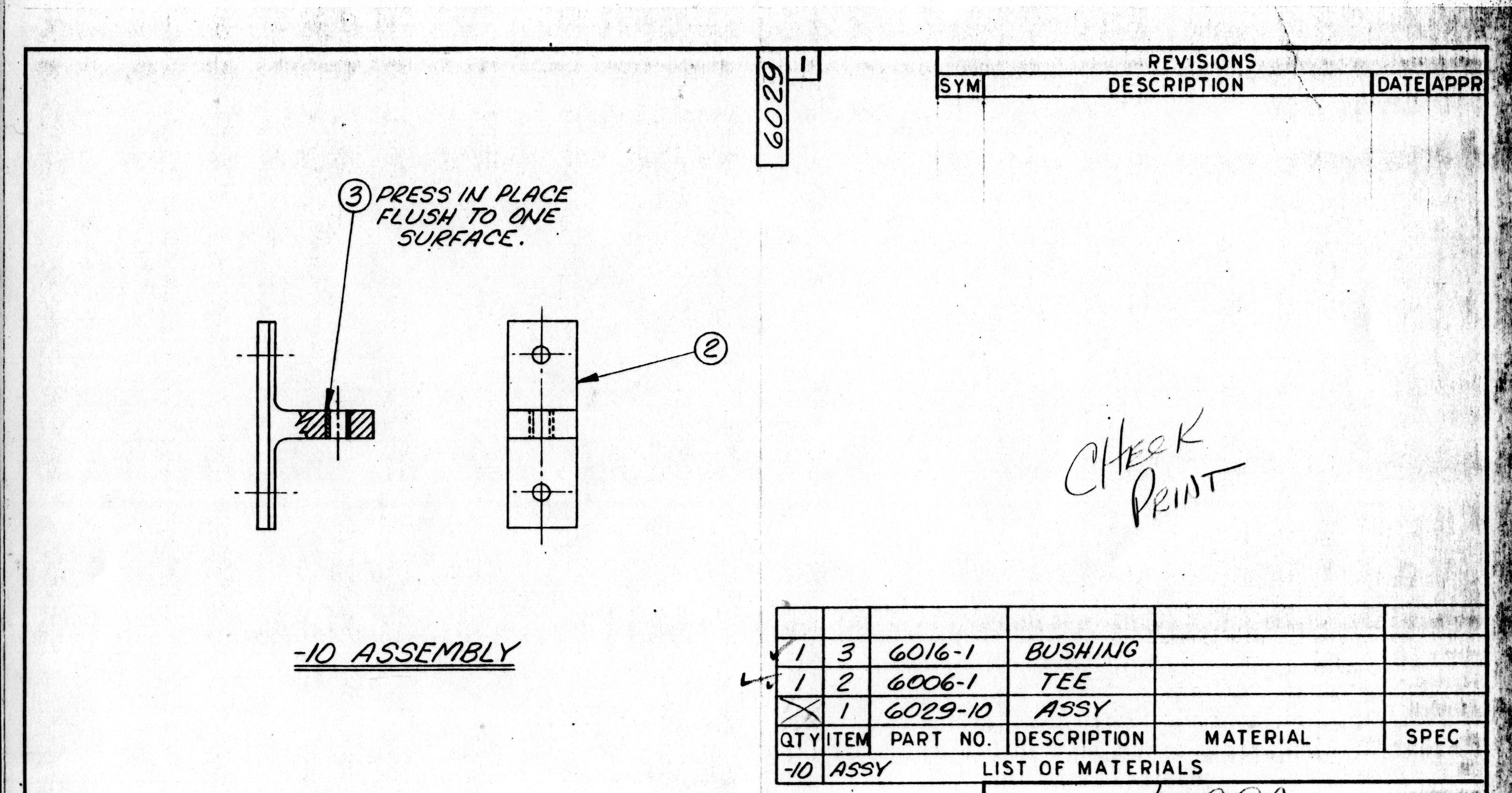

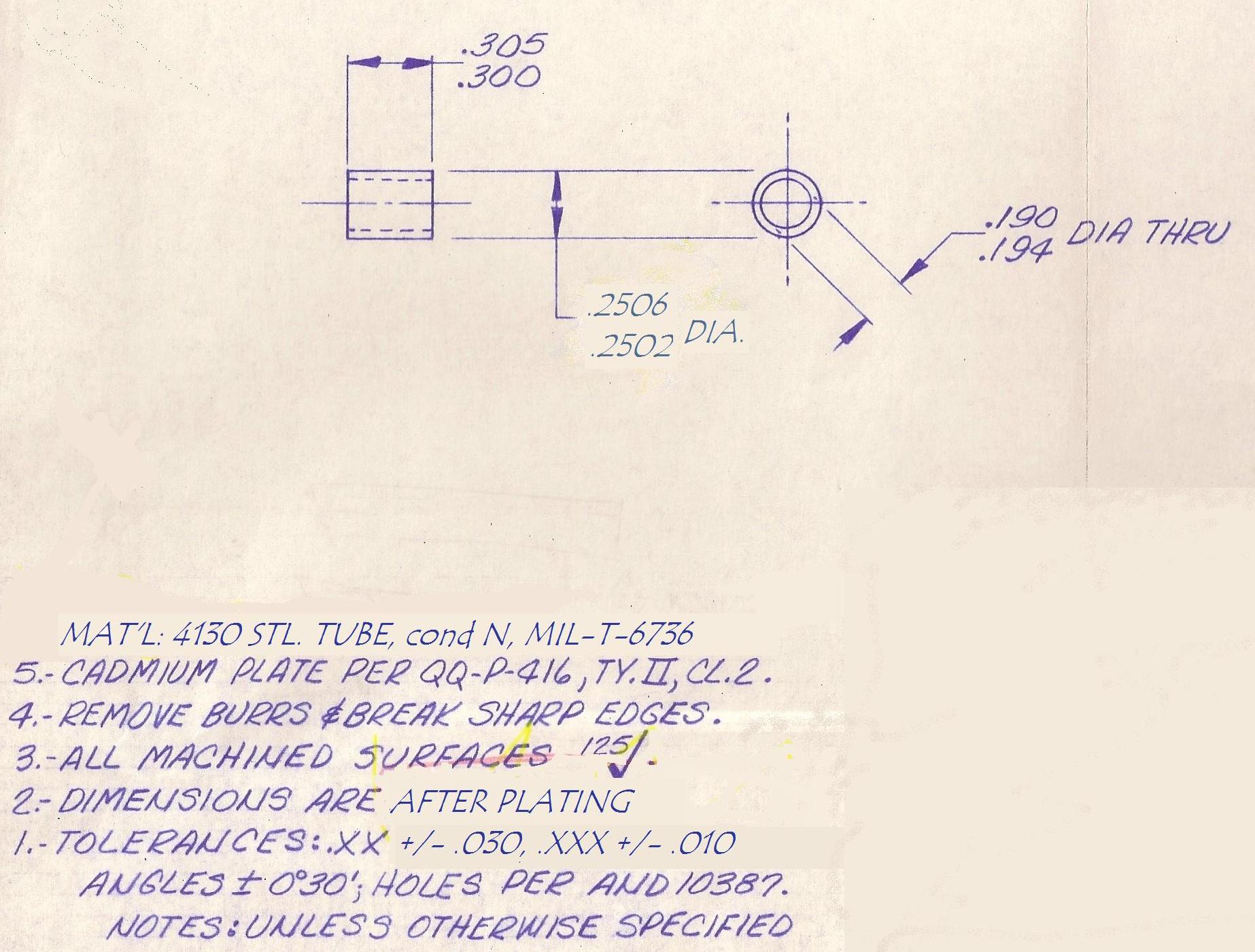

6006a.jpg (749862 bytes) Hinge  6029a.jpg (595938 bytes) Hinge Assembly  elevator_rudder_bushing.jpg (273102 bytes) Hinge Bushing

Engine...

  Carb Air Inlet (Model 2150)

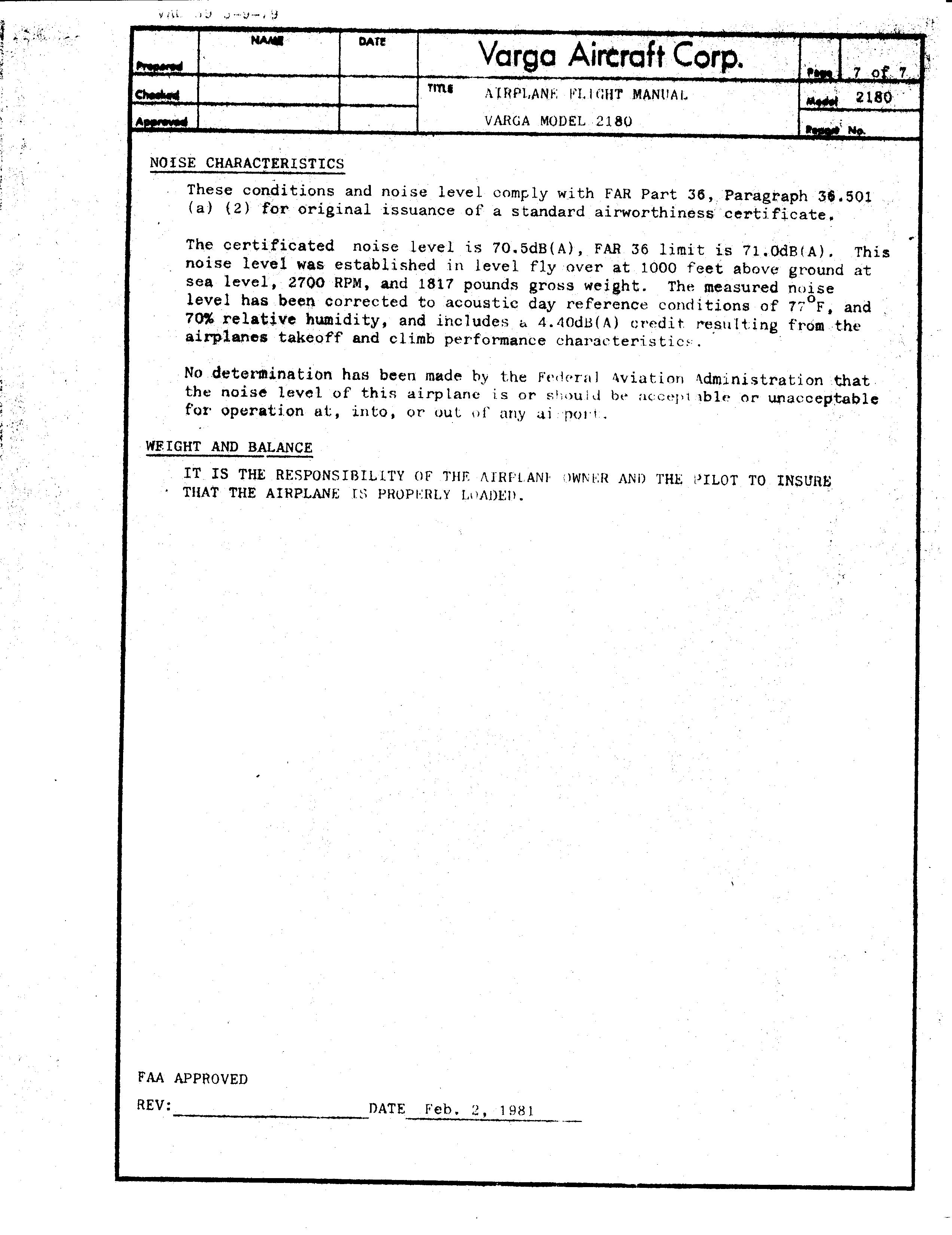

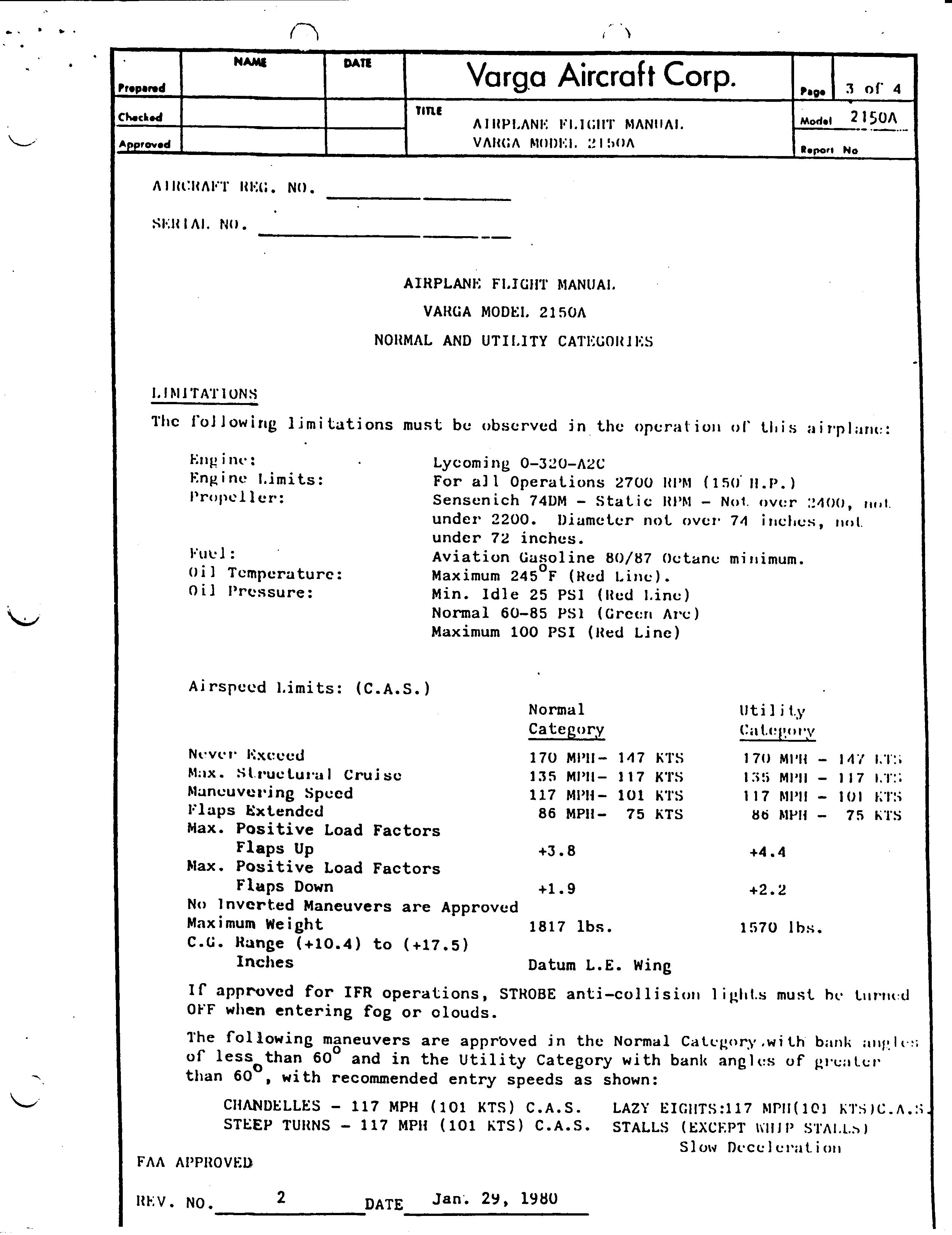

Flight Manuals:

    Model 2150A

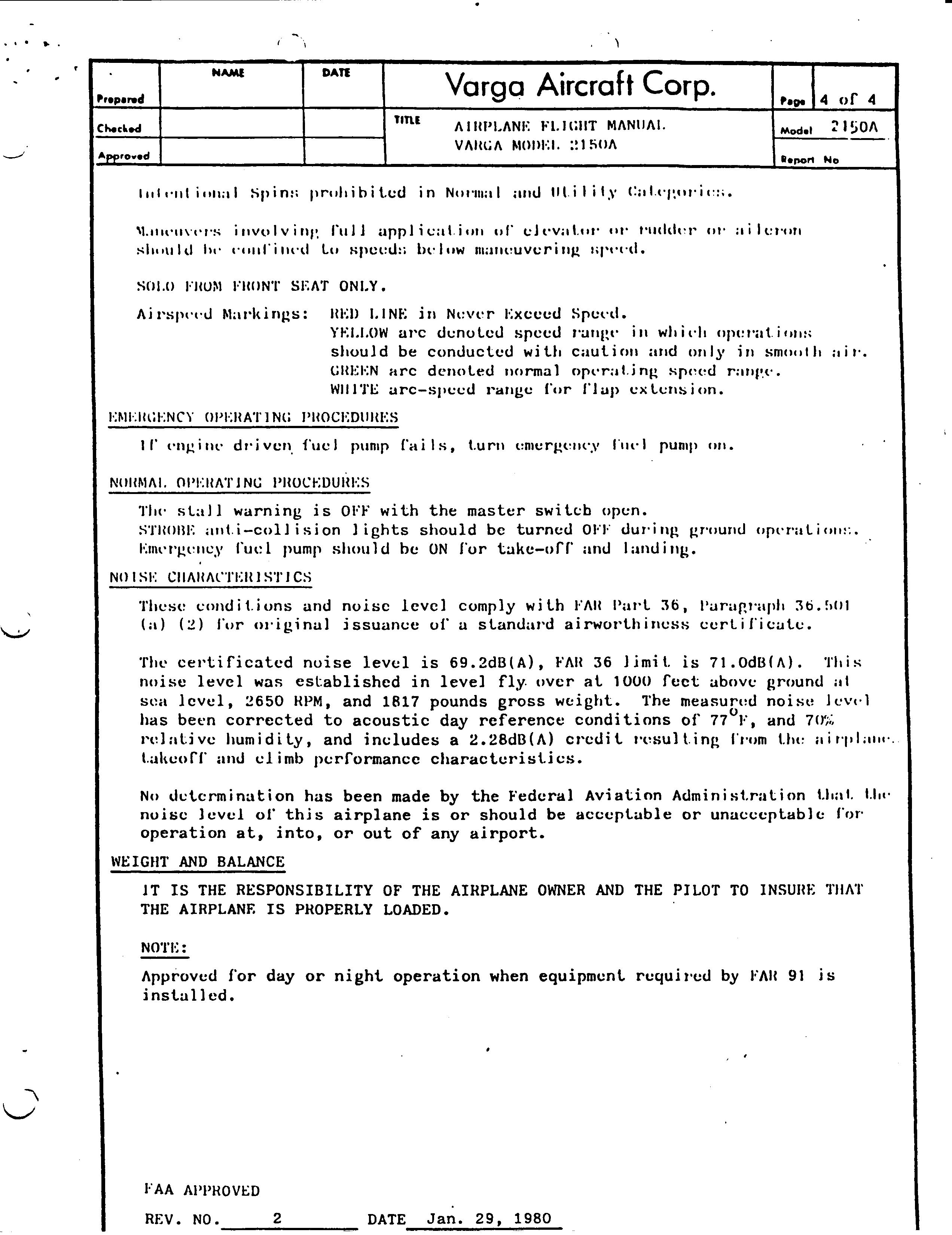

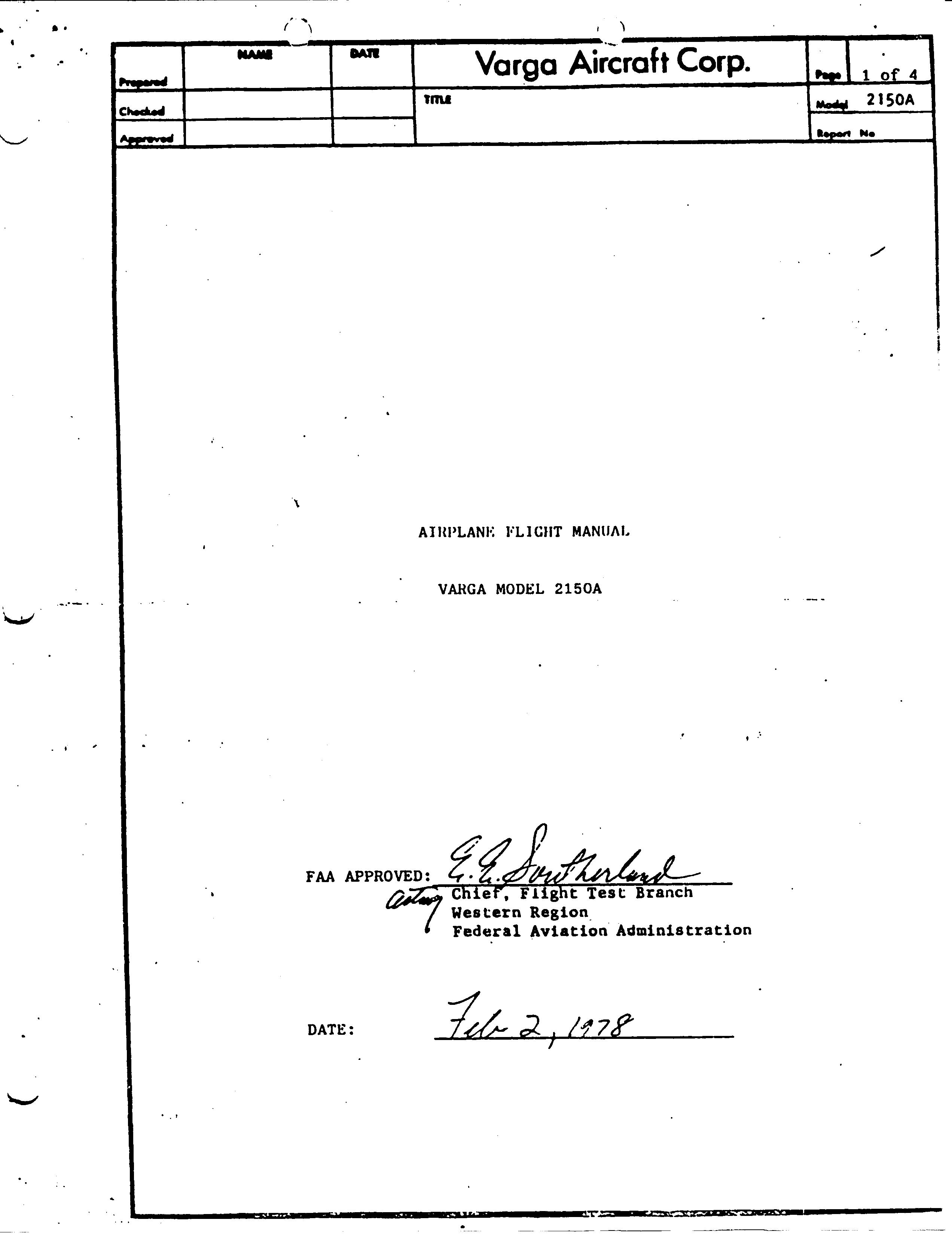

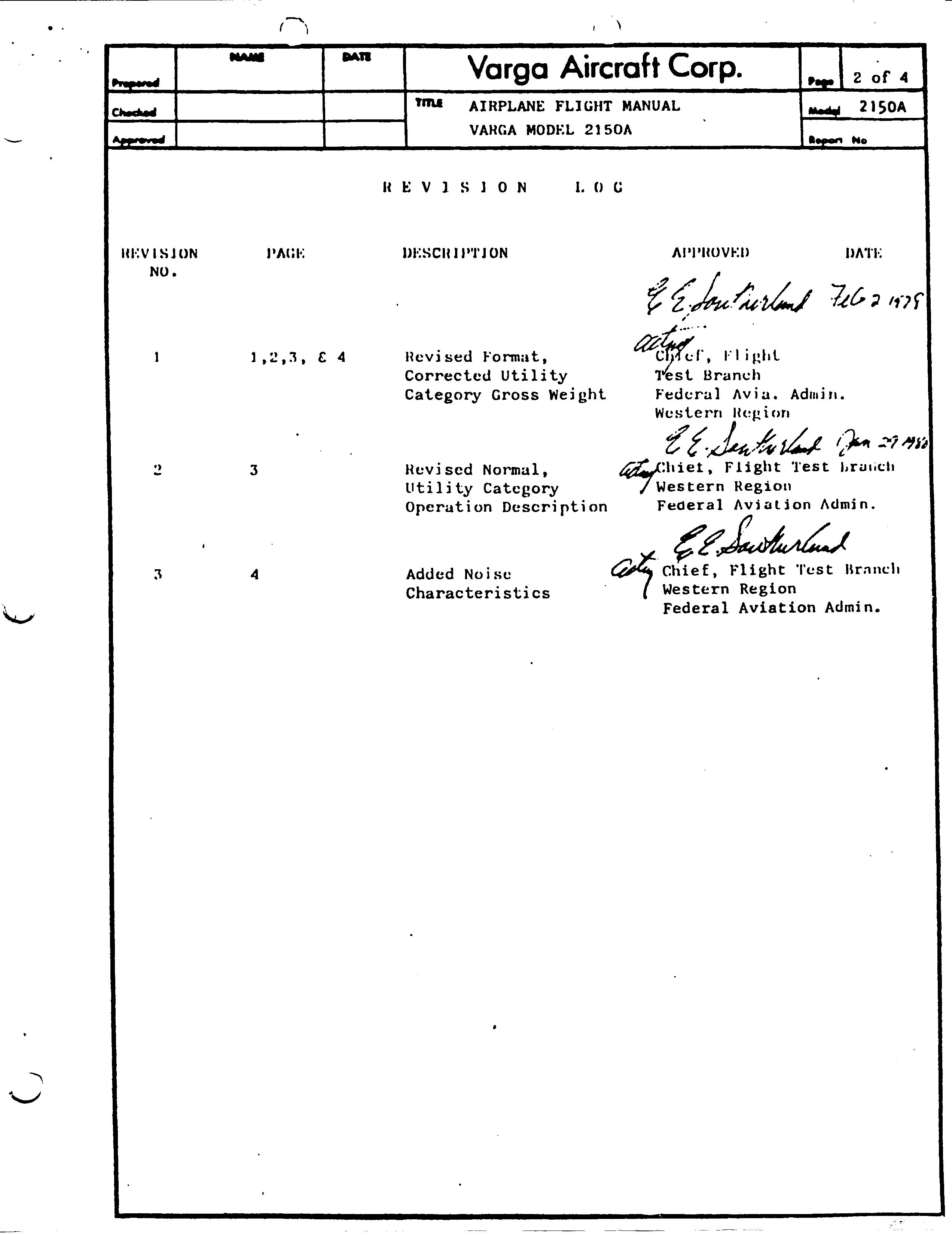

2150_flt_man1.jpg (320622 bytes)   2150_flt_man2.jpg (422683 bytes)   2150_flt_man3.jpg (713416 bytes)   2150_flt_man4.jpg (786898 bytes)

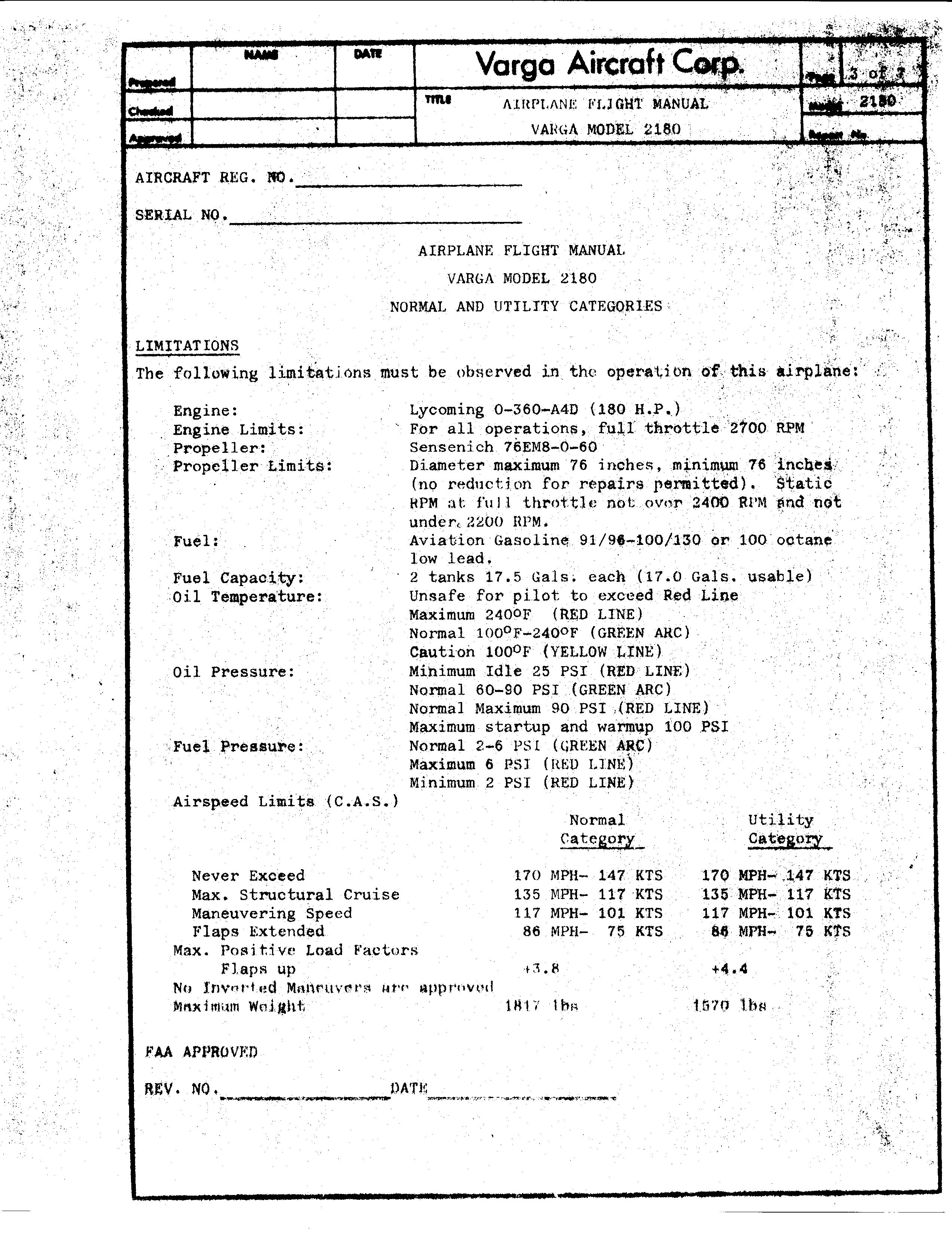

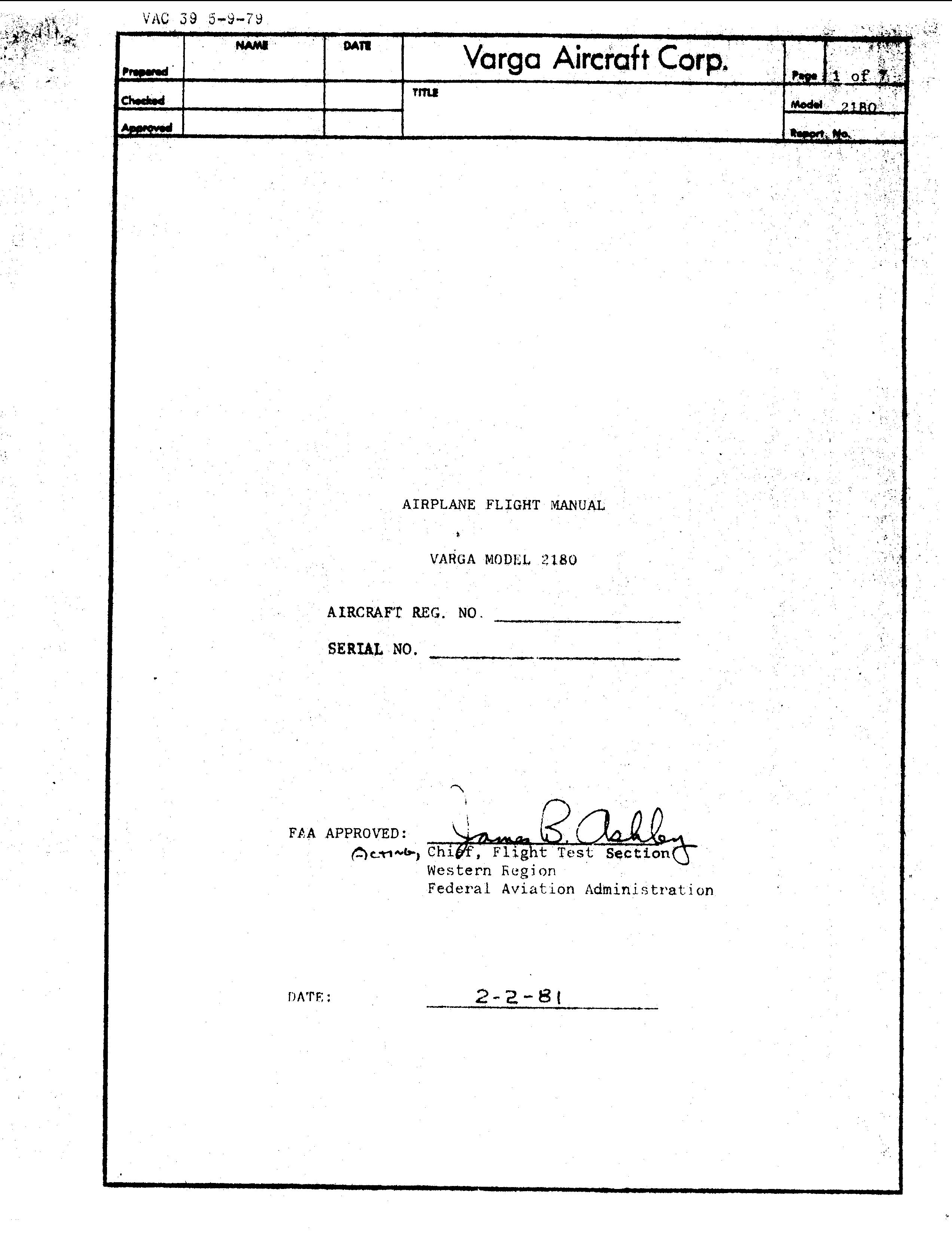

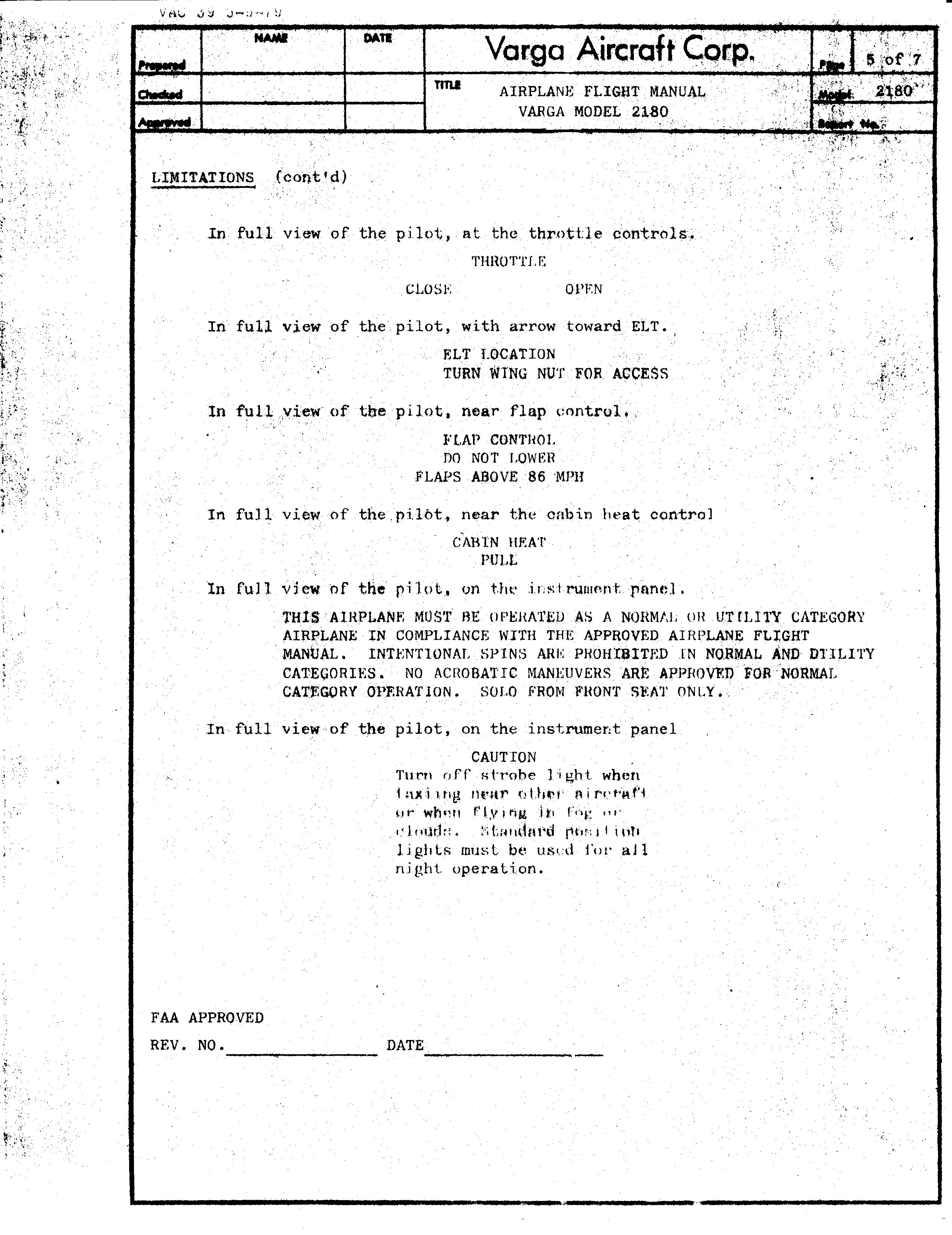

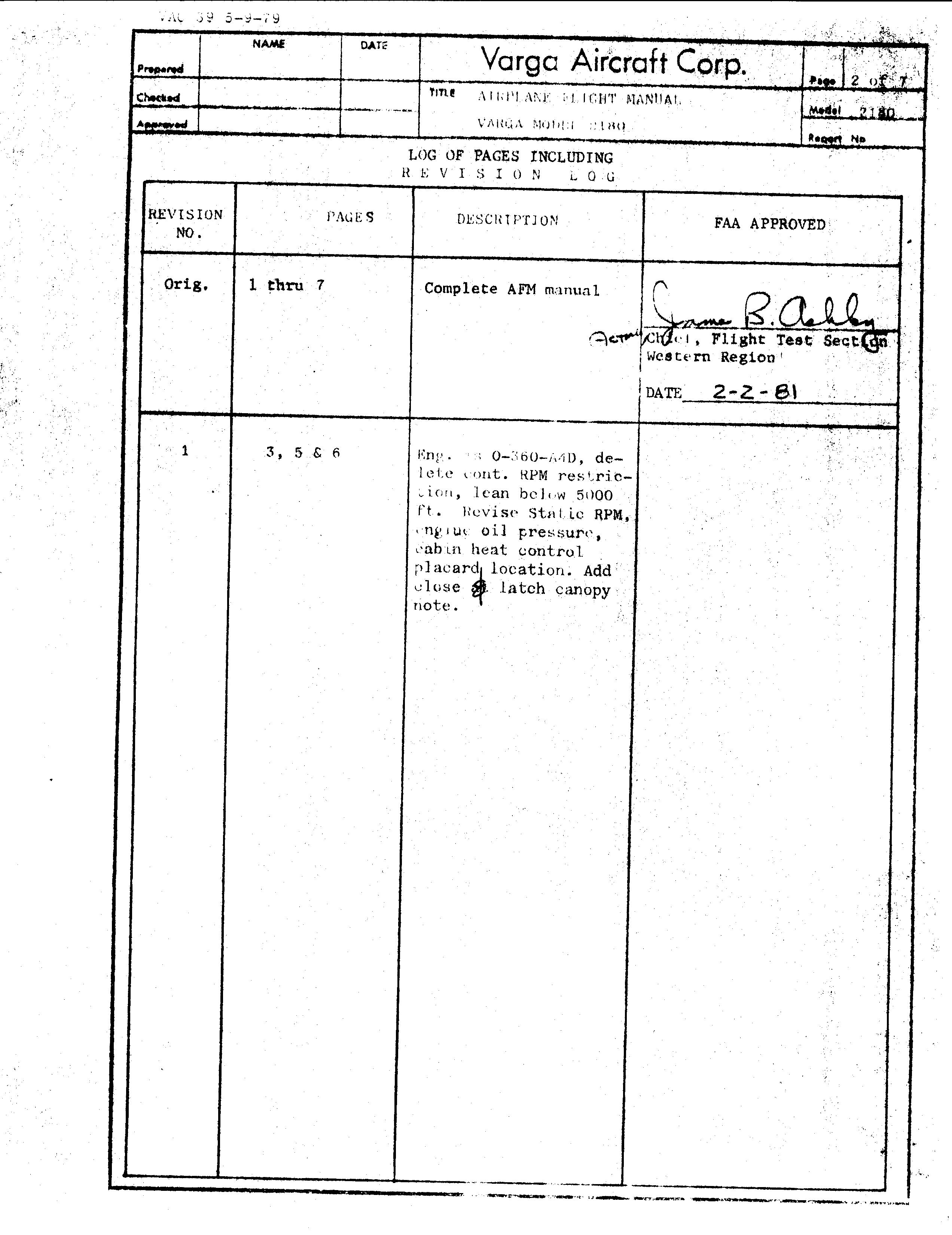

    Model 2180

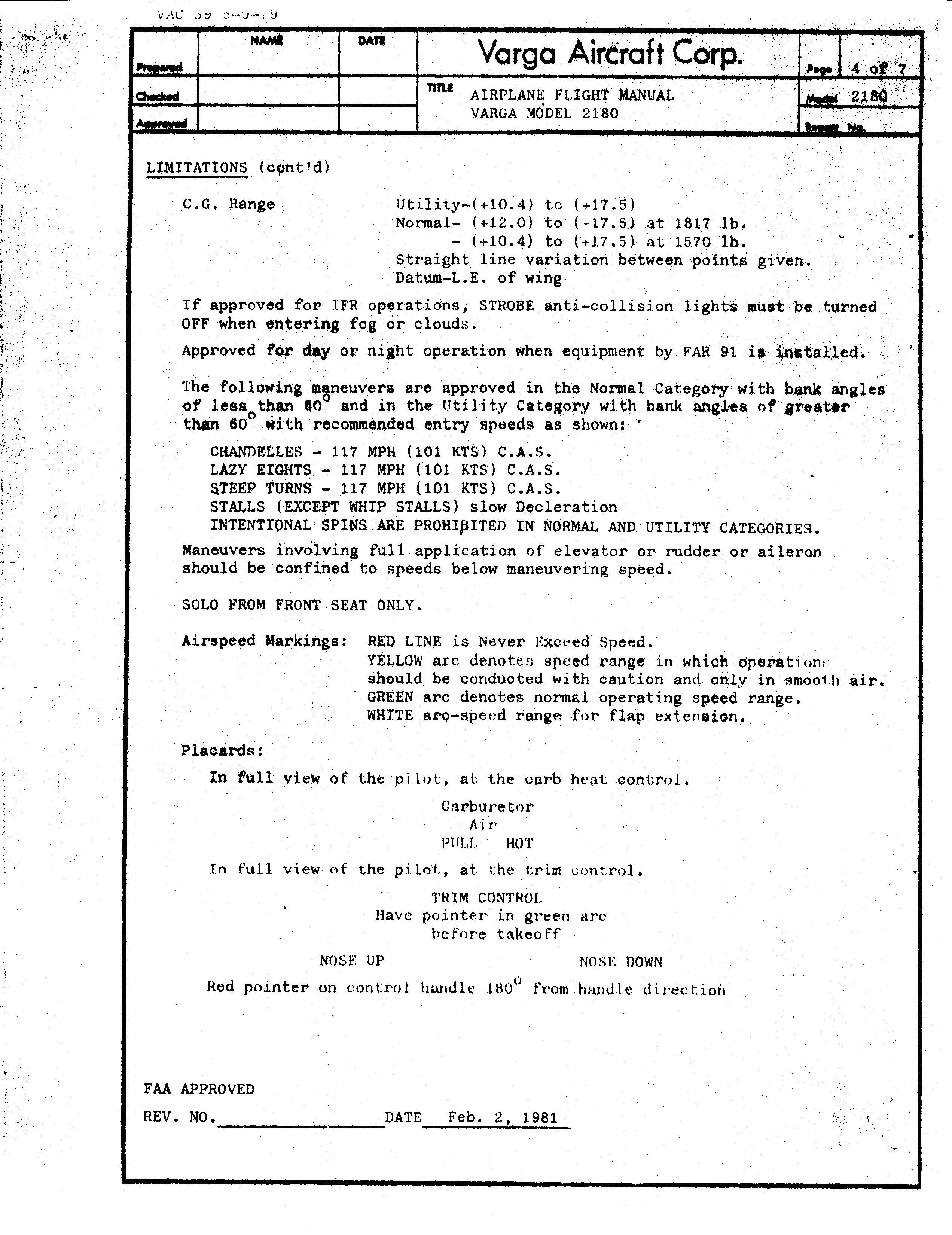

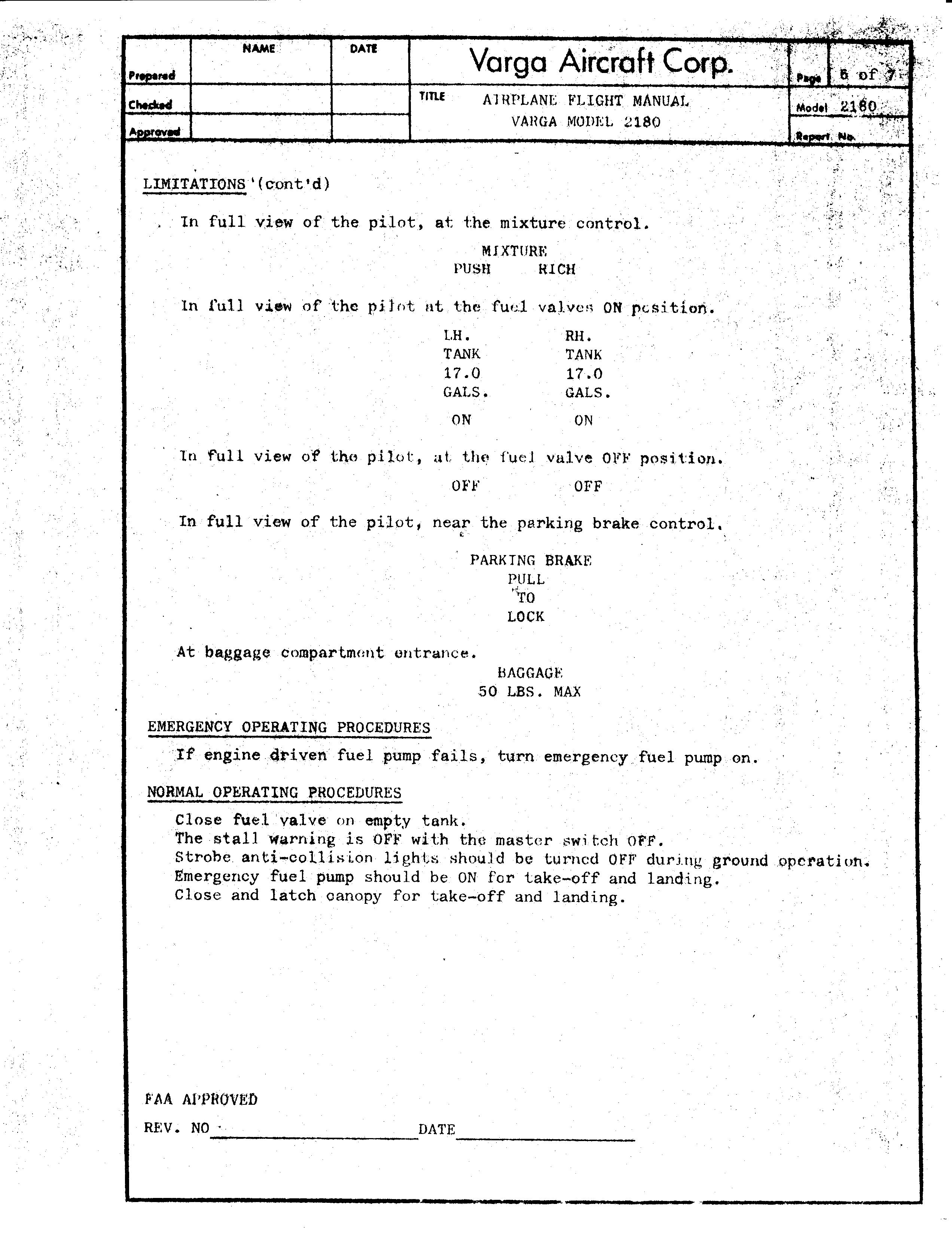

2180_flt_man1.jpg (495259 bytes)   2180_flt_man2.jpg (728919 bytes)   2180_flt_man3.jpg (1259859 bytes)   2180_flt_man4.jpg (966618 bytes)   2180_flt_man5.jpg (948486 bytes)   2180_flt_man6.jpg (834278 bytes)   2180_flt_man7.jpg (689974 bytes)

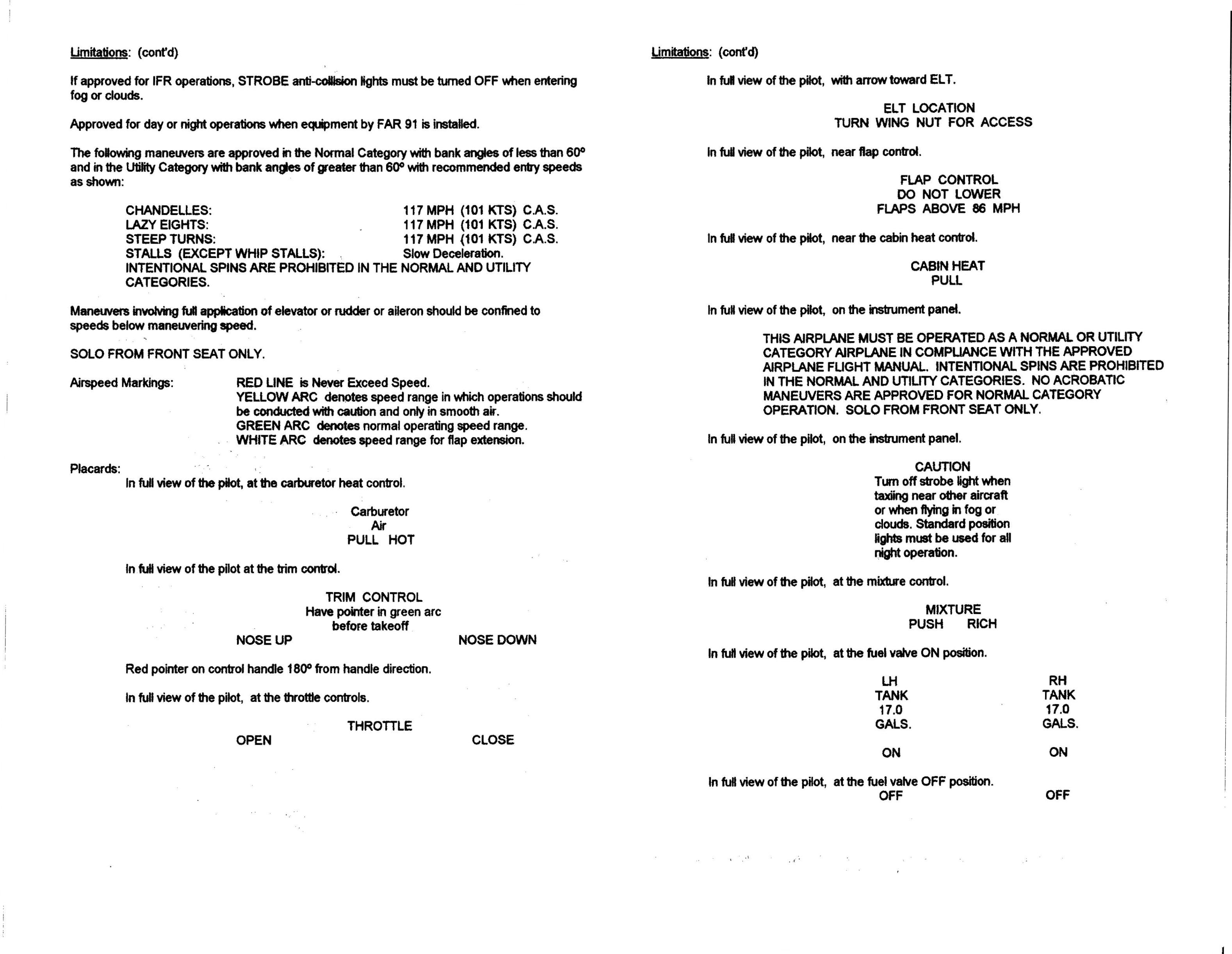

VG-21 Flight Manual:

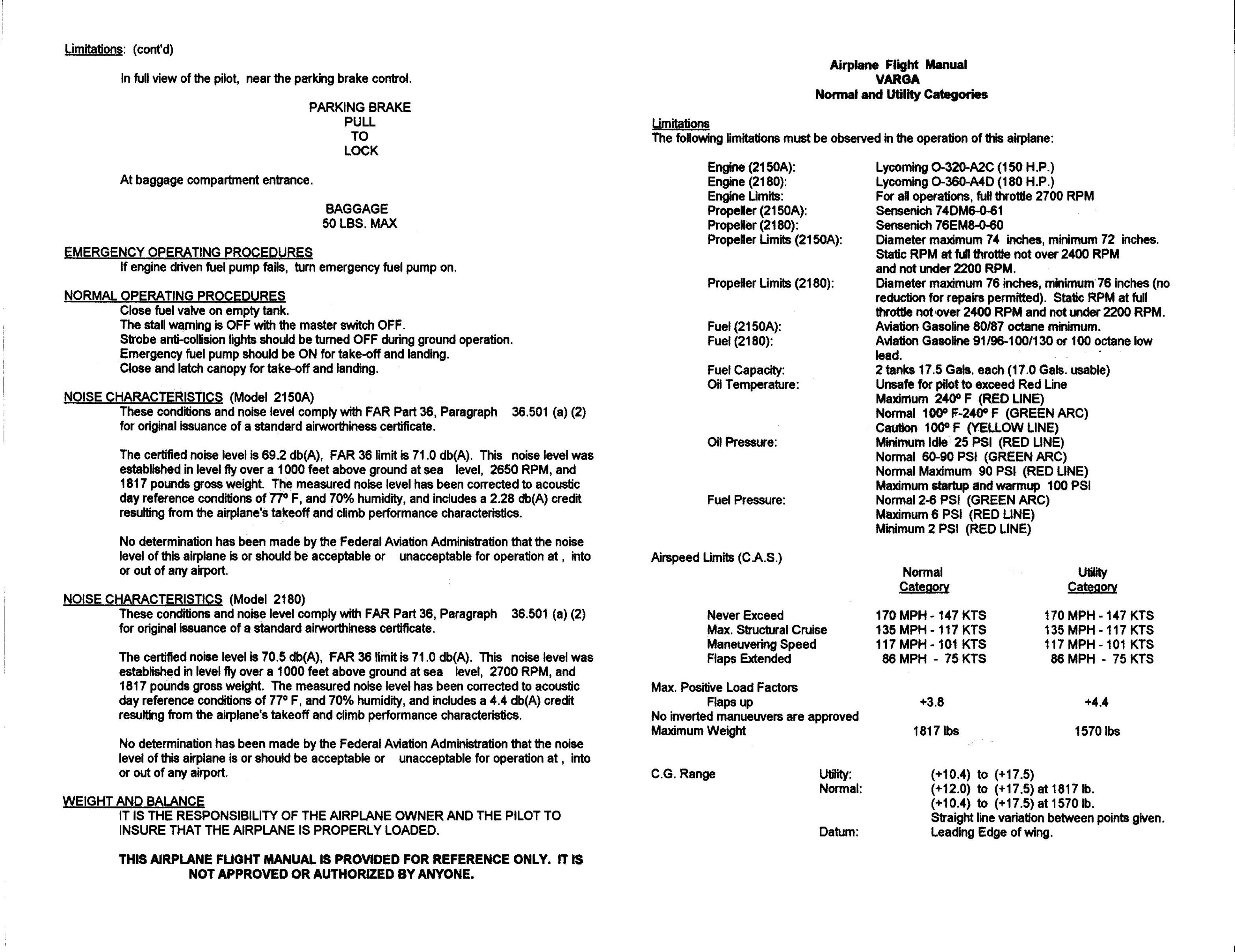

VG21_manual_1.jpg (880772 bytes)   VG21_manual_2.jpg (96835 bytes)   VG21_manual_3.jpg (532352 bytes)   VG21_manual_4.jpg (59201 bytes)

Airplane Operator's Manual:


Airplane Operator' Manual: .Varga Maintnance_complete. PDF file Available upon request...

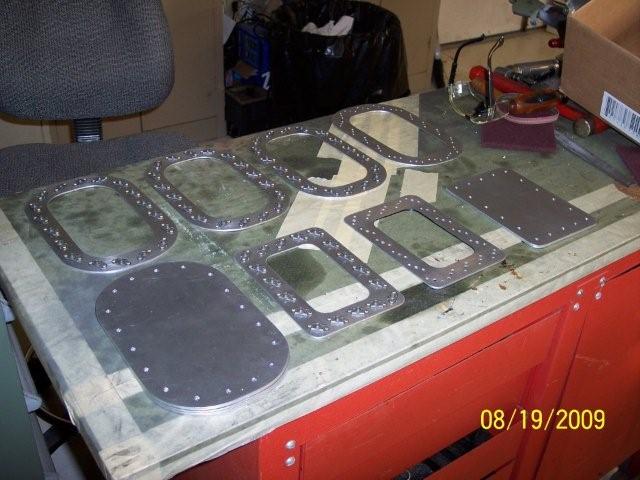

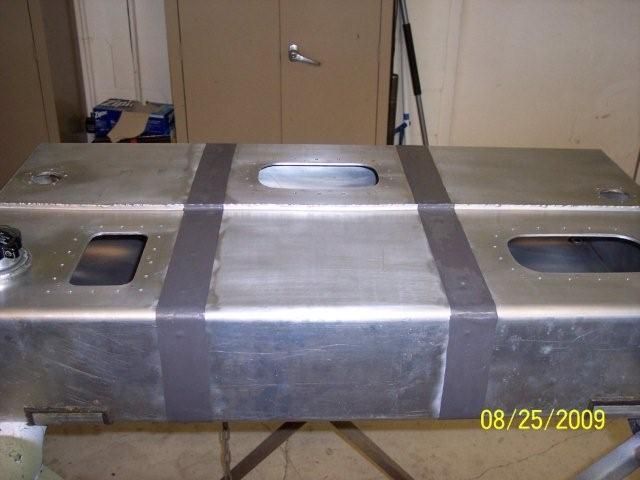

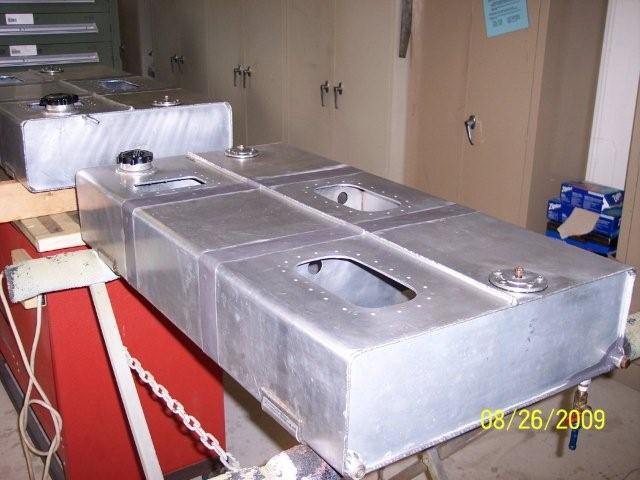

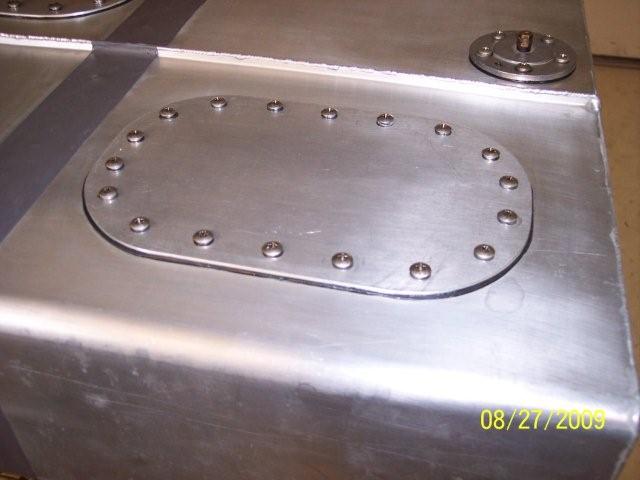

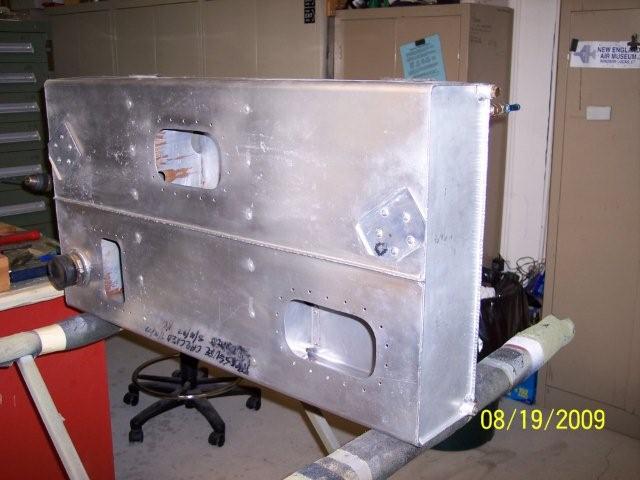

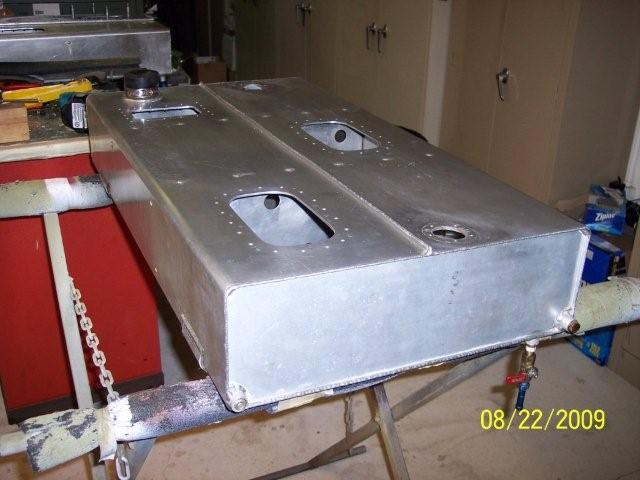

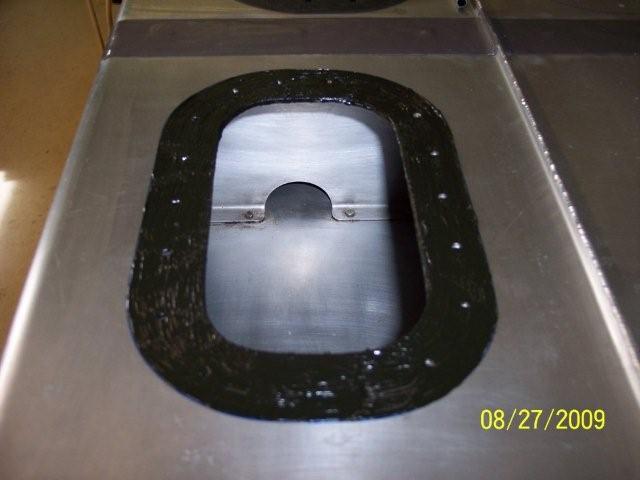

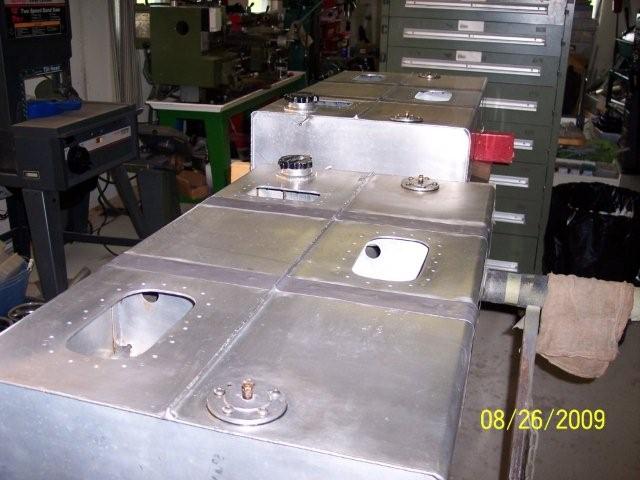

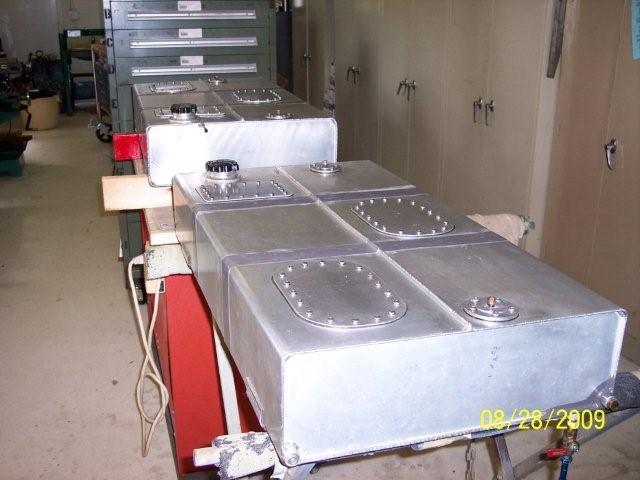

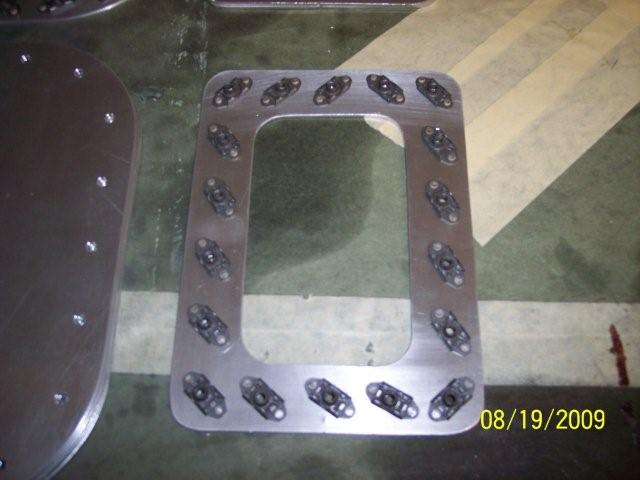

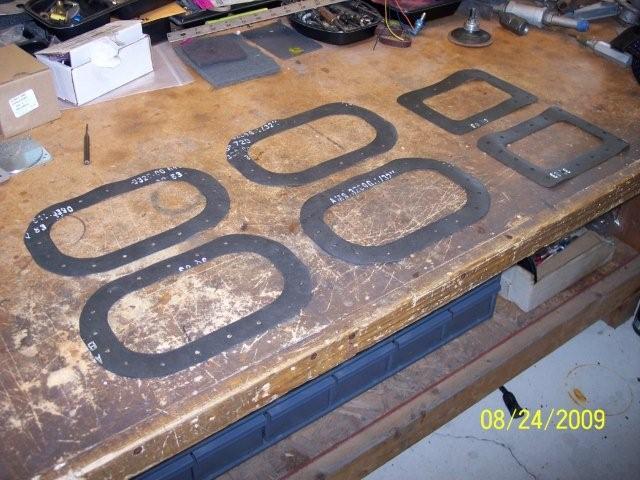

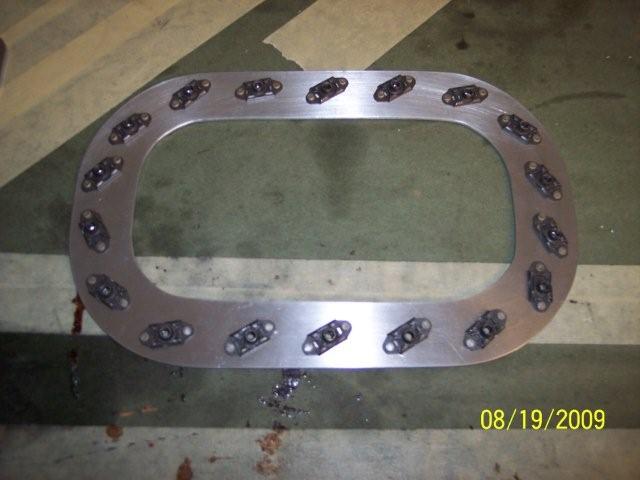

Fuel Tank Repair: Access holes cut and panels installed to clean Sloshing Sealer from Tank



  100_1684.jpg (54354 bytes)   100_1686.jpg (35689 bytes)   100_1687.jpg (36630 bytes)   100_1691.jpg (43926 bytes)   100_1699.jpg (45363 bytes)   100_1701.jpg (66711 bytes)



100_1704.jpg (36129 bytes)   100_1705.jpg (47901 bytes)   100_1707.jpg (49010 bytes)   100_1708.jpg (30579 bytes)   100_1712.jpg (33287 bytes)   100_1714.jpg (43607 bytes)

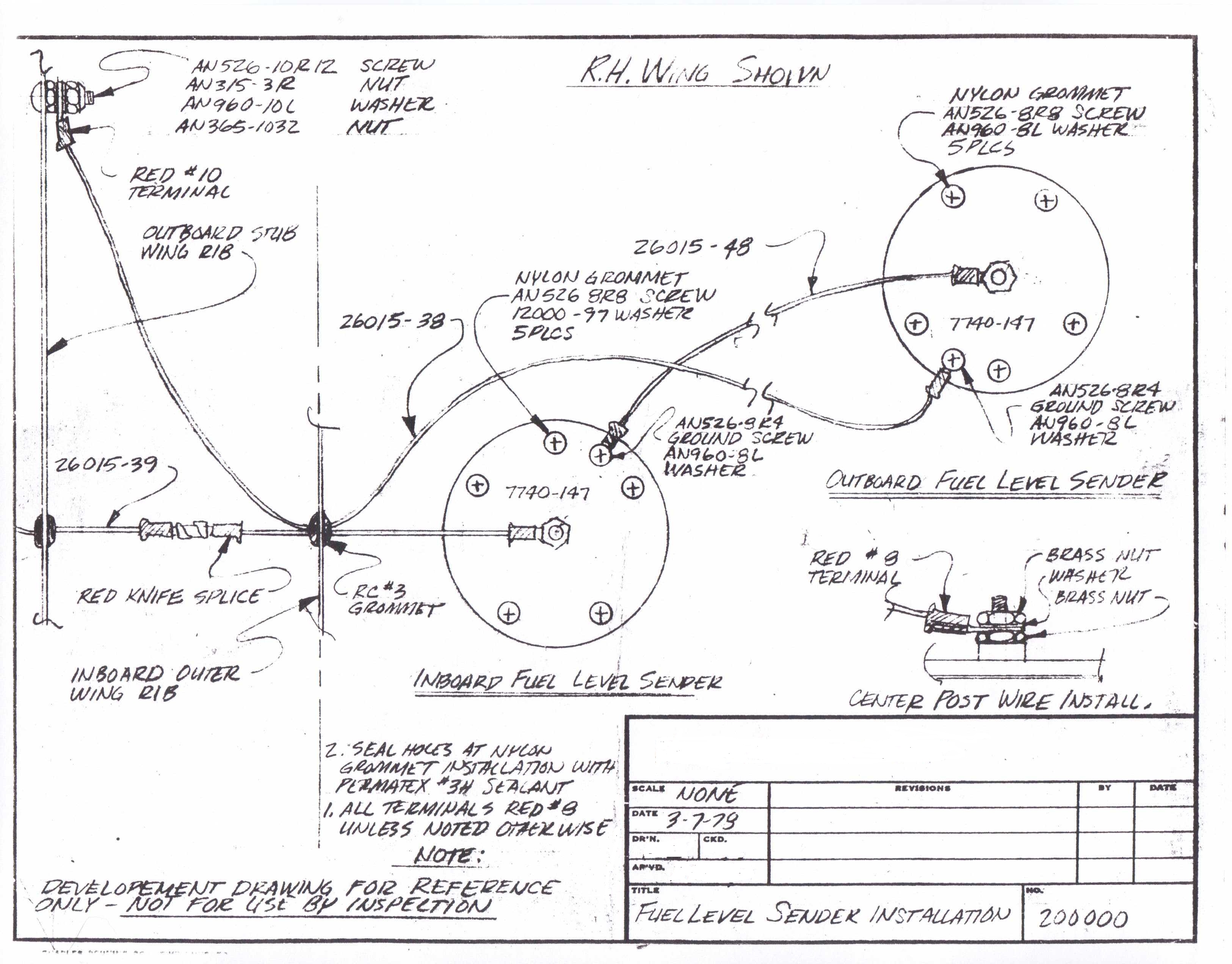

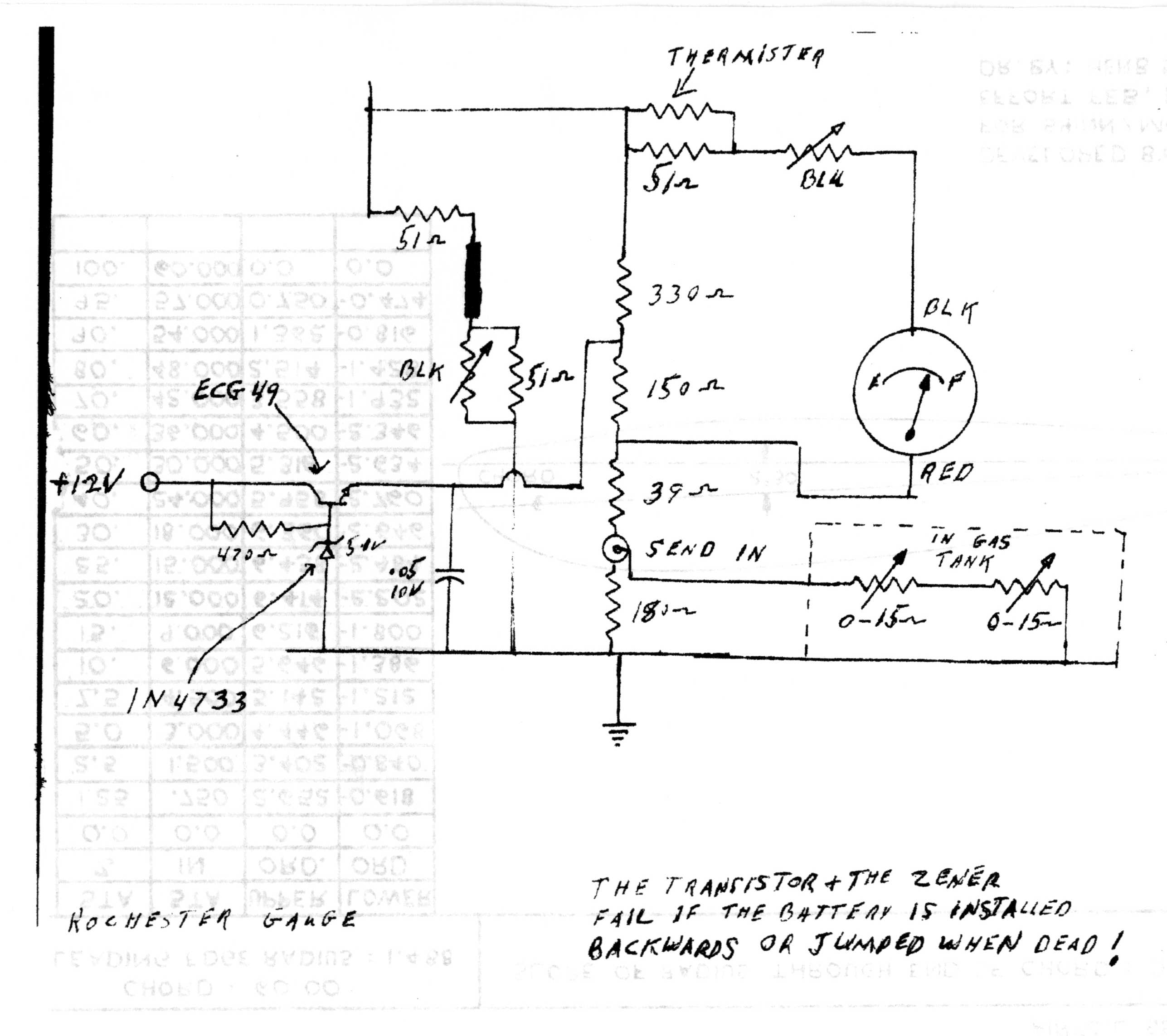

Fuel Level Sender Installation:

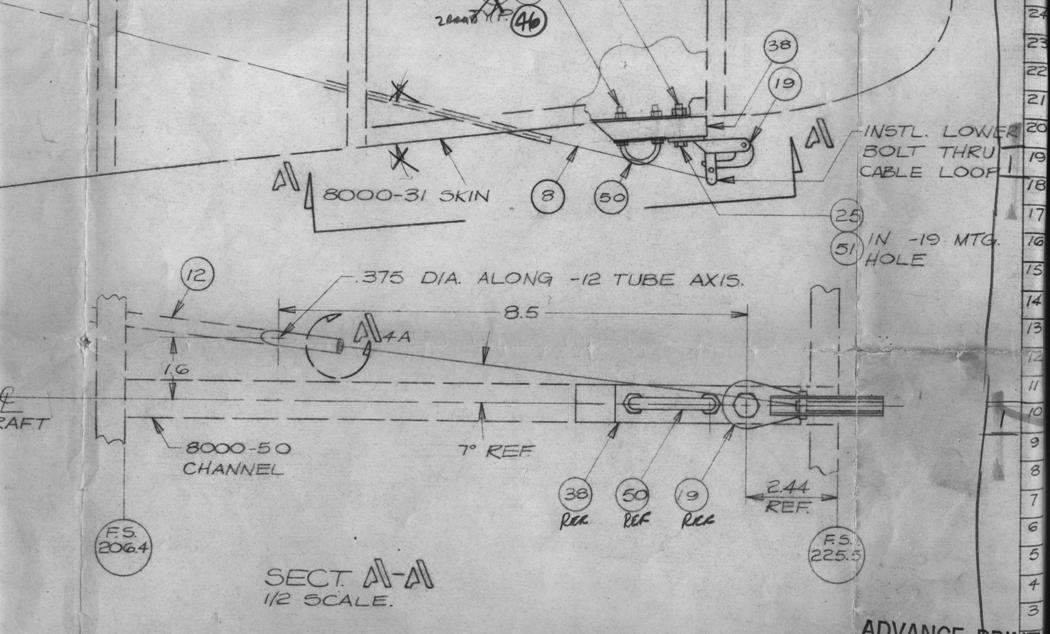

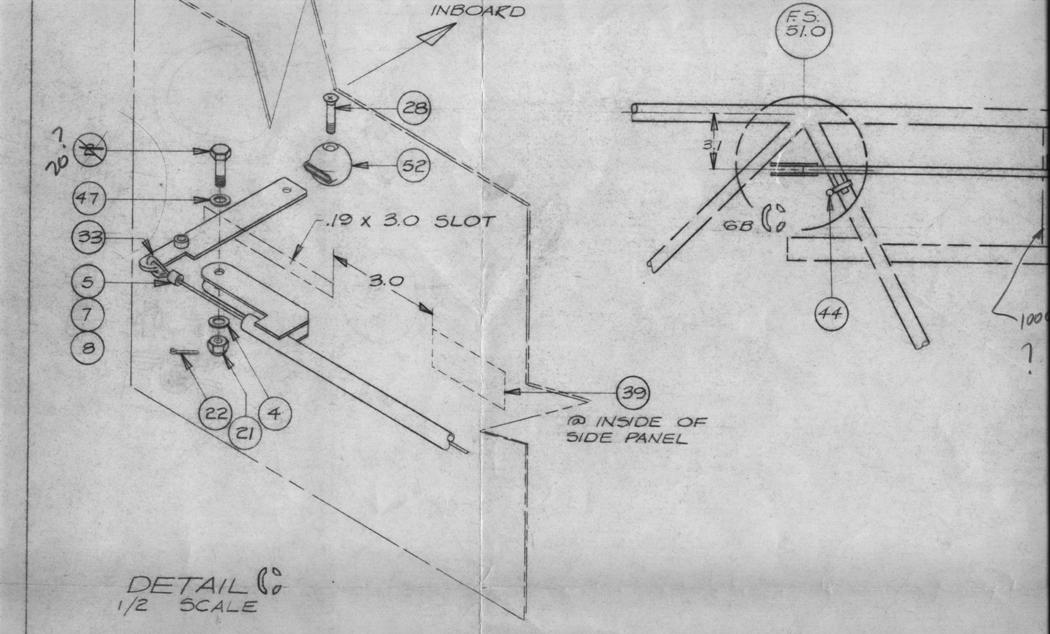

Glider Tow installation:

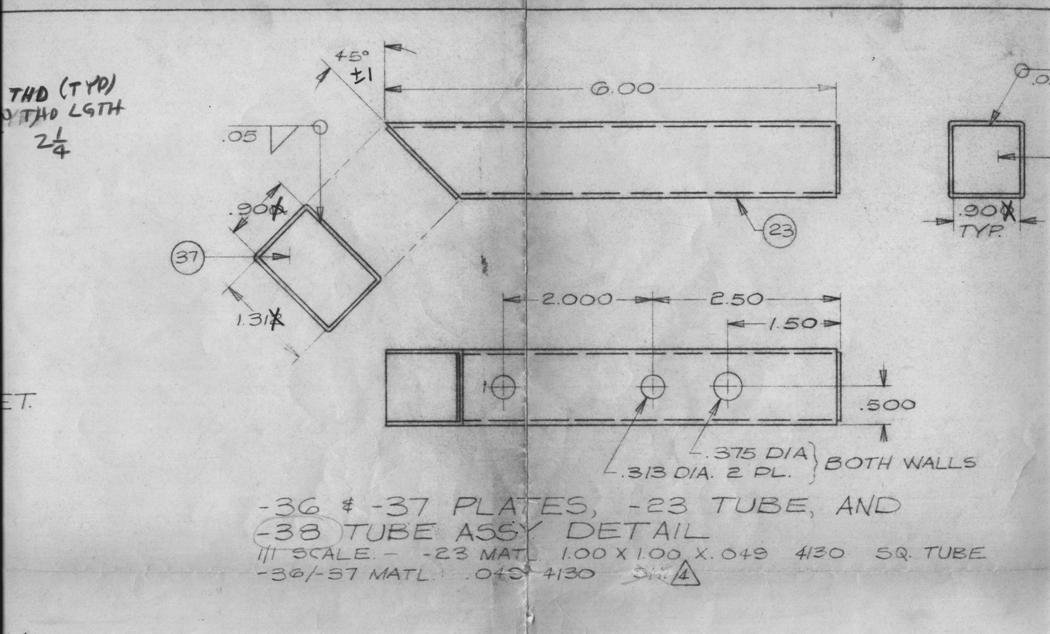

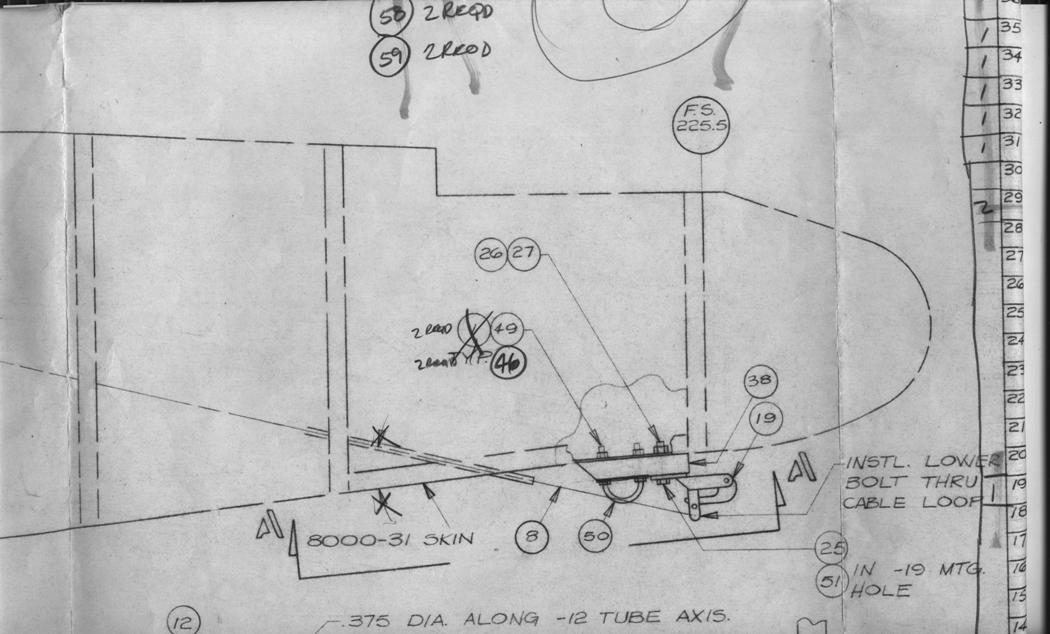

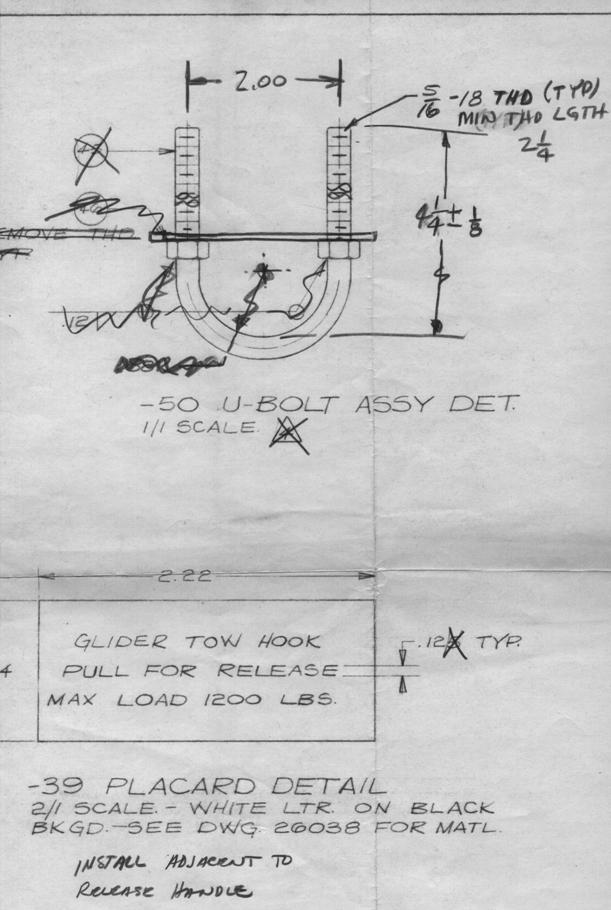

towhook_1b.jpg (87737 bytes)     towhook_2b.jpg (95924 bytes)     towhook_3b.jpg (90212 bytes)    towhook_4b.jpg (79866 bytes)

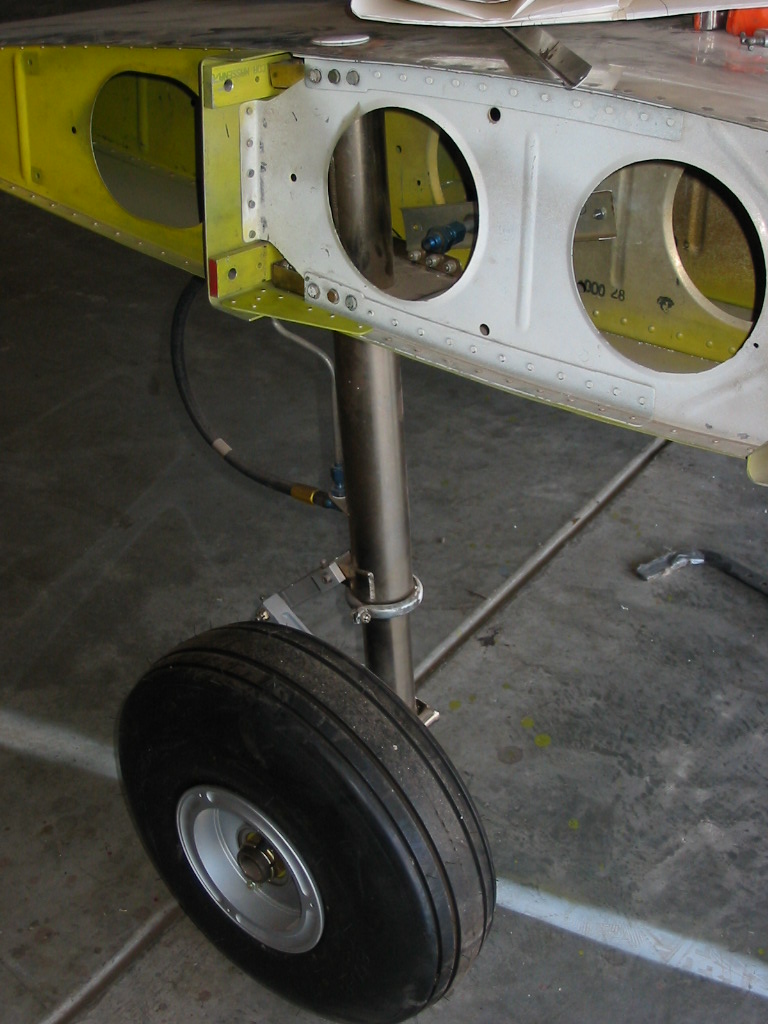

Landing Gear, Main: AeroSpec 3150, N6220X

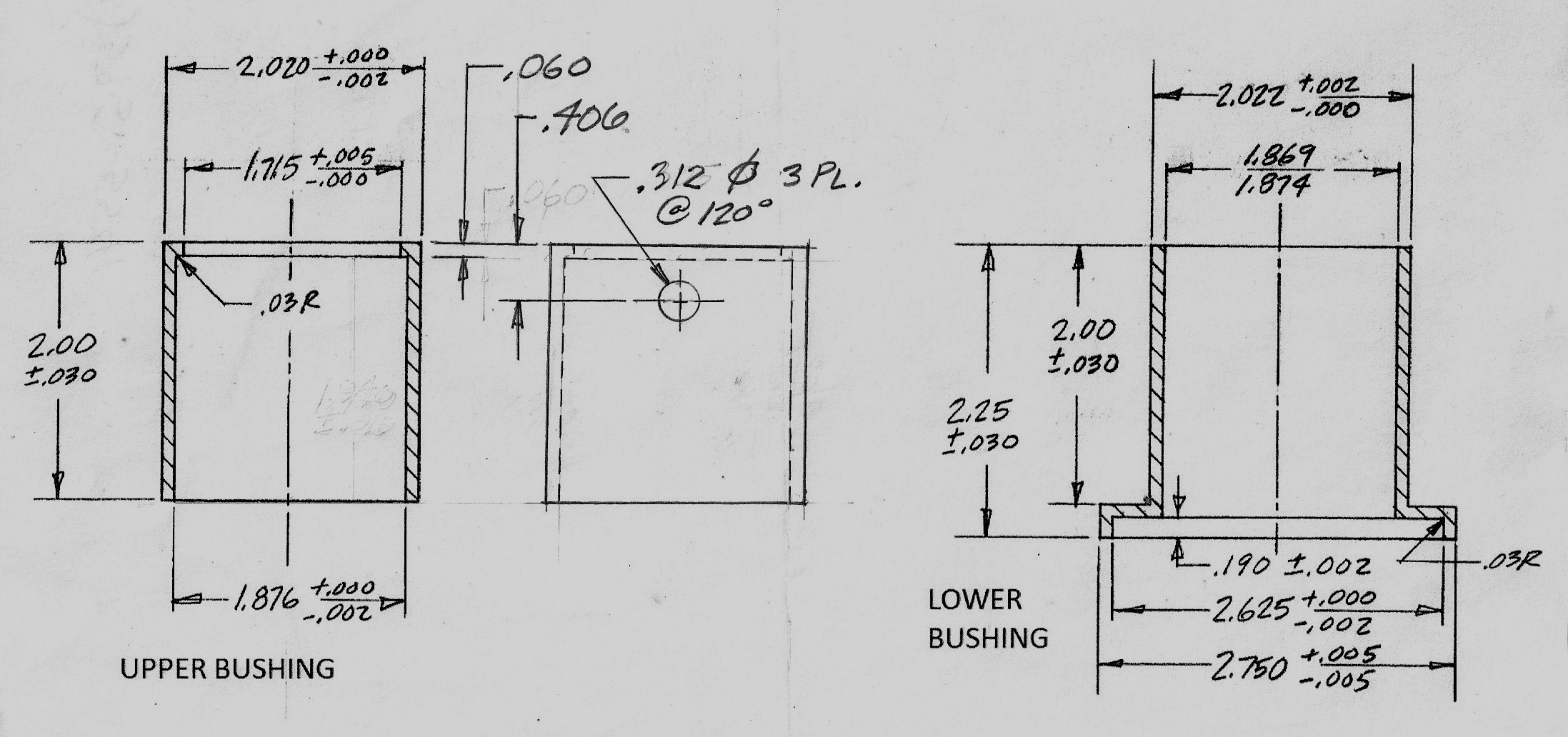

Landing Gear Bushings:






Maintenance and Parts Manuals:

Essco Aircraft
378 S. Van Buren Ave.
Barberton Ohio 44203

Location Hours (EST/EDT):
Monday through Friday: 8:00AM to 4:45PM

Phone Hours: (EST) Monday through Friday: 8:00AM to 4:45PM
Phone: (877)-318-1555 (toll free)
Fax: (330) 644-0886

Fax: (888) 249-4165 (toll free)

sales@esscoaircraft.com

http://search.esscoaircraft.com/search?keywords=varga

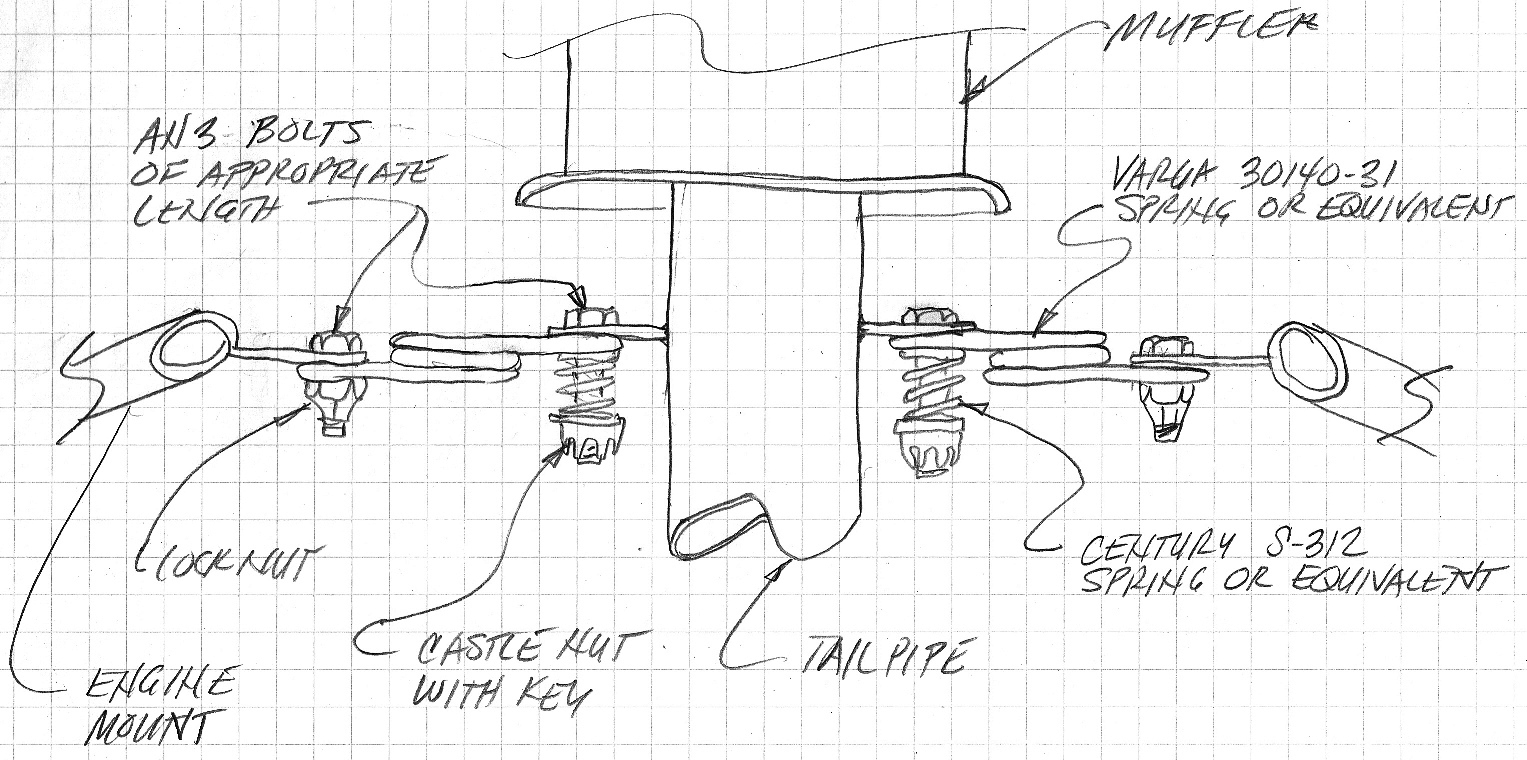

Muffler Support Torsion Spring Installation:






NAS40 Hinge Specification:

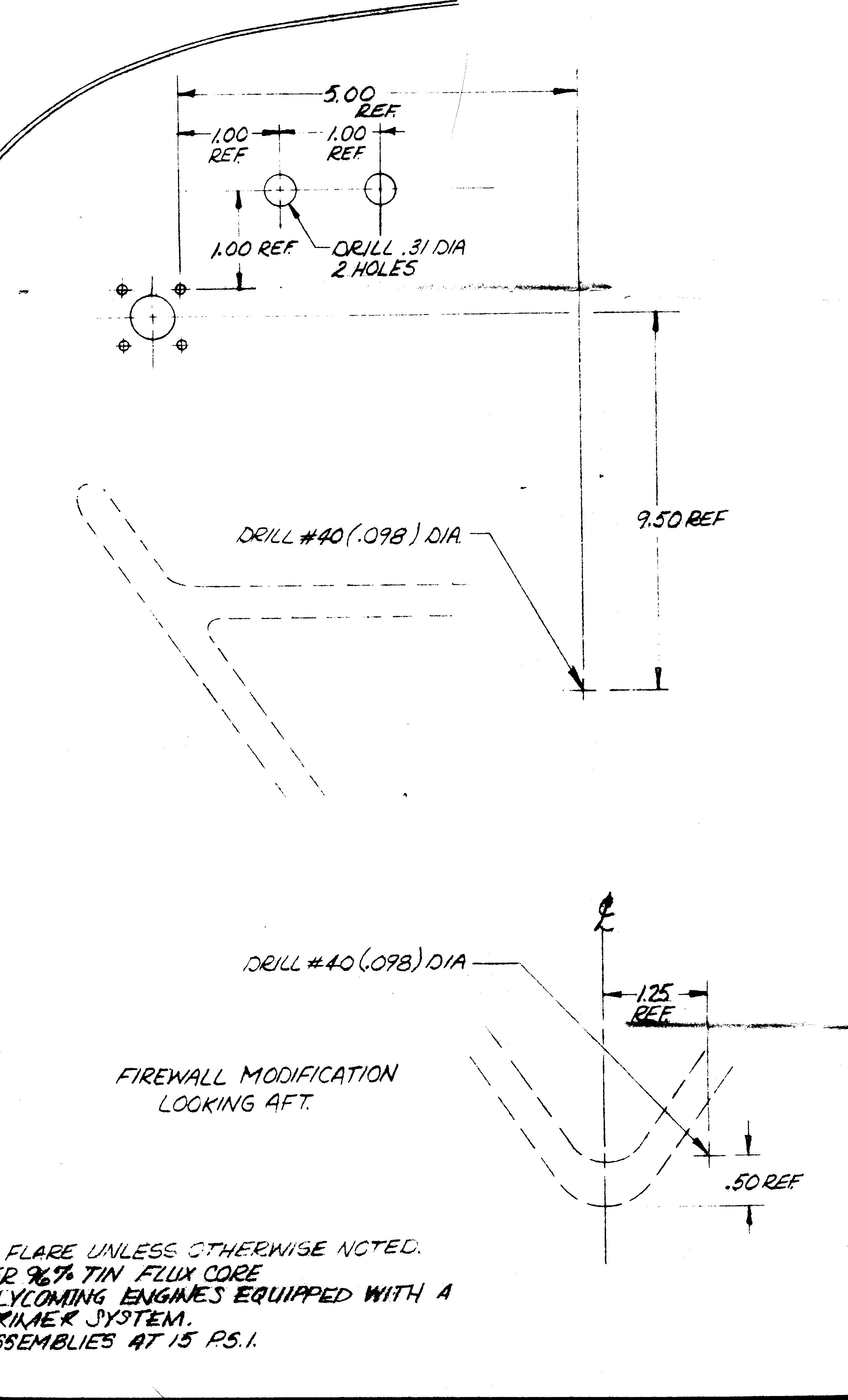

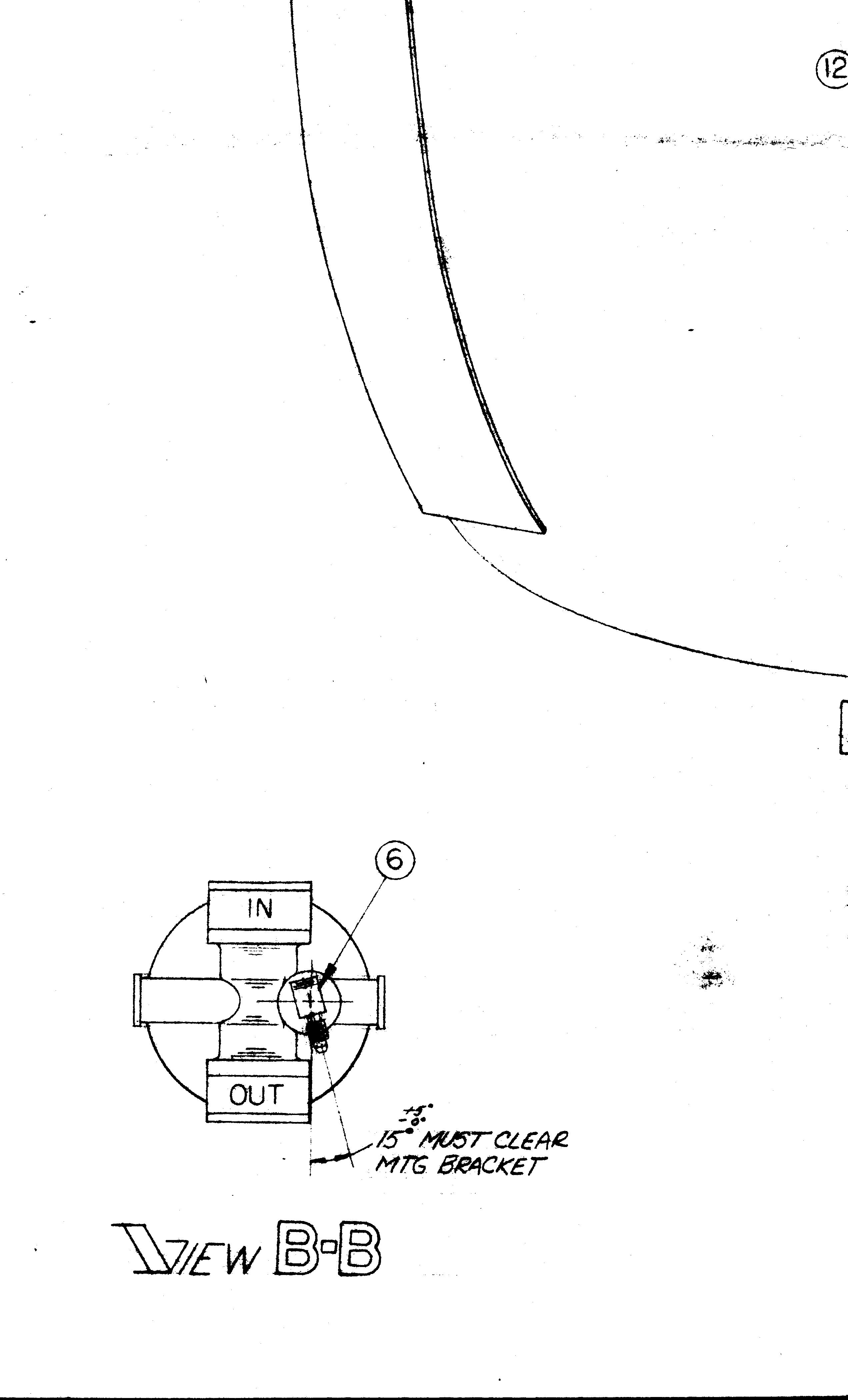

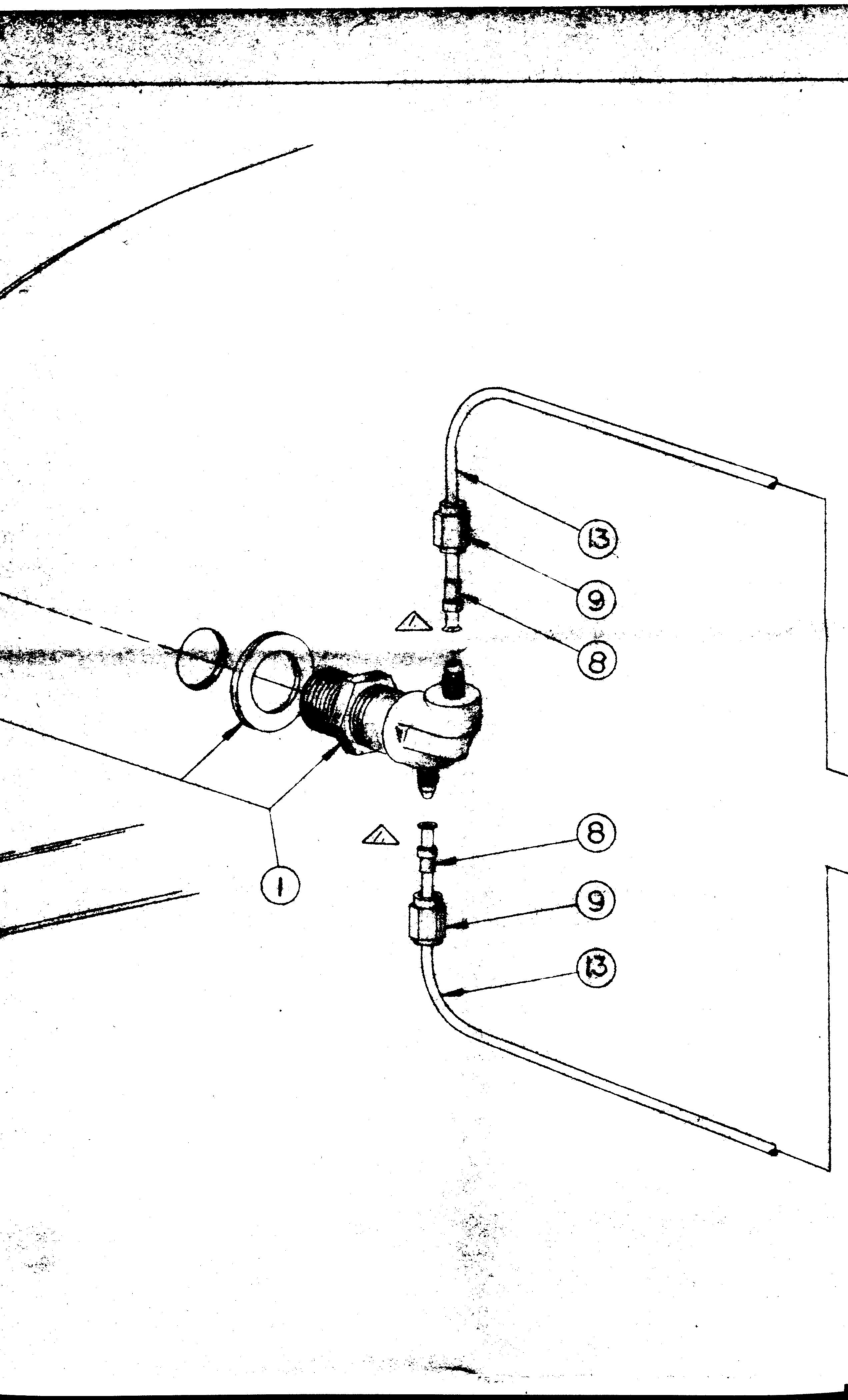

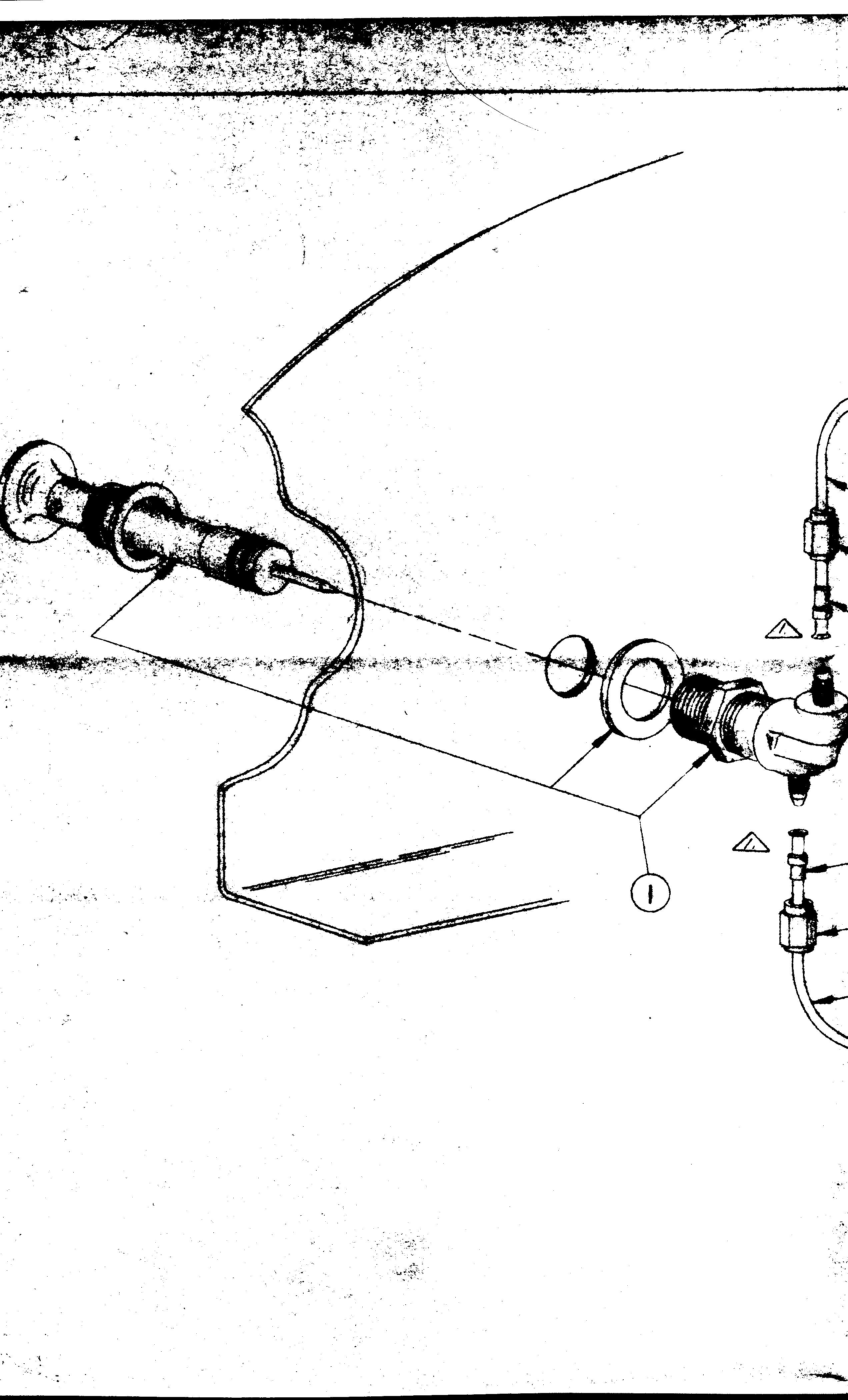

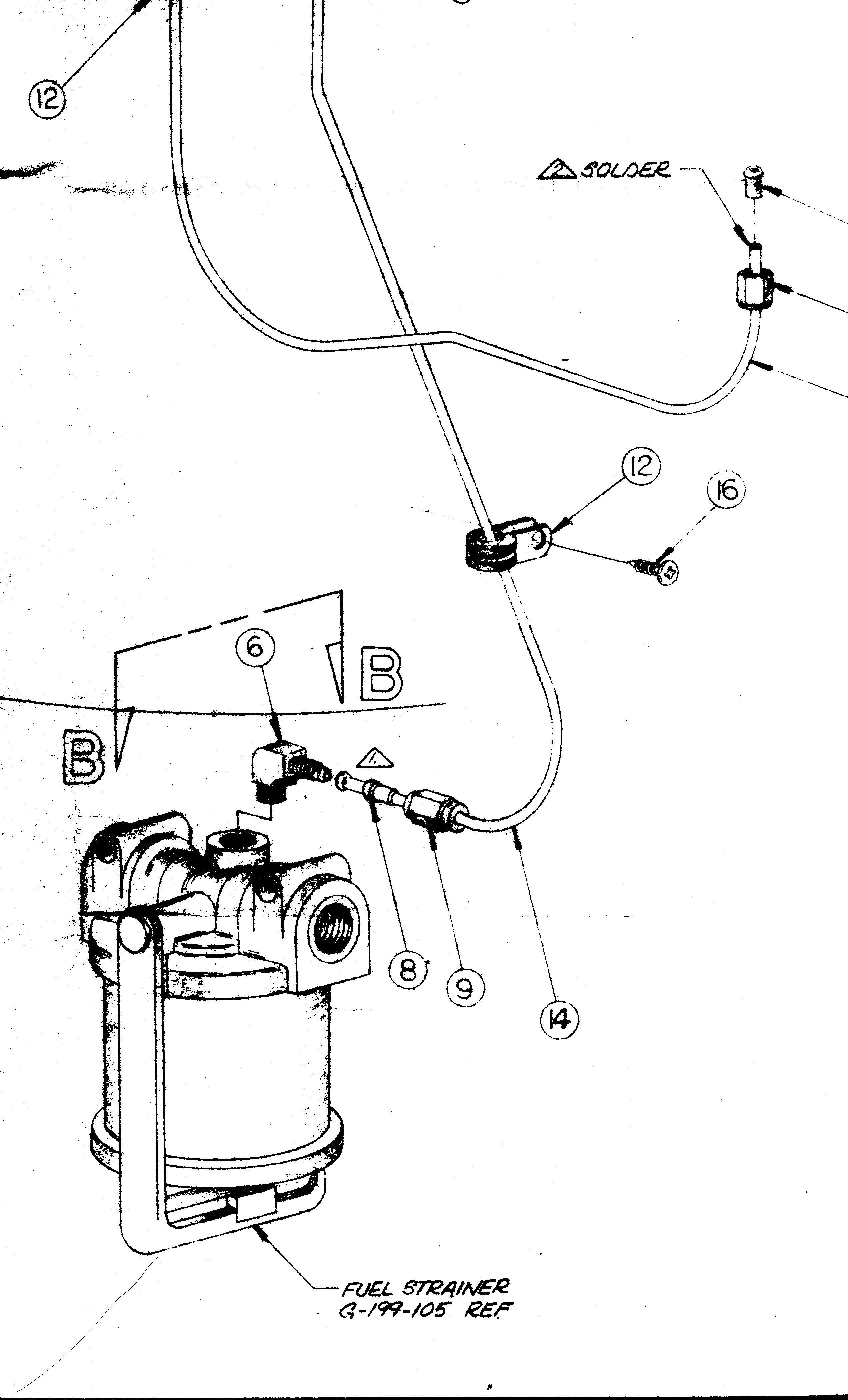

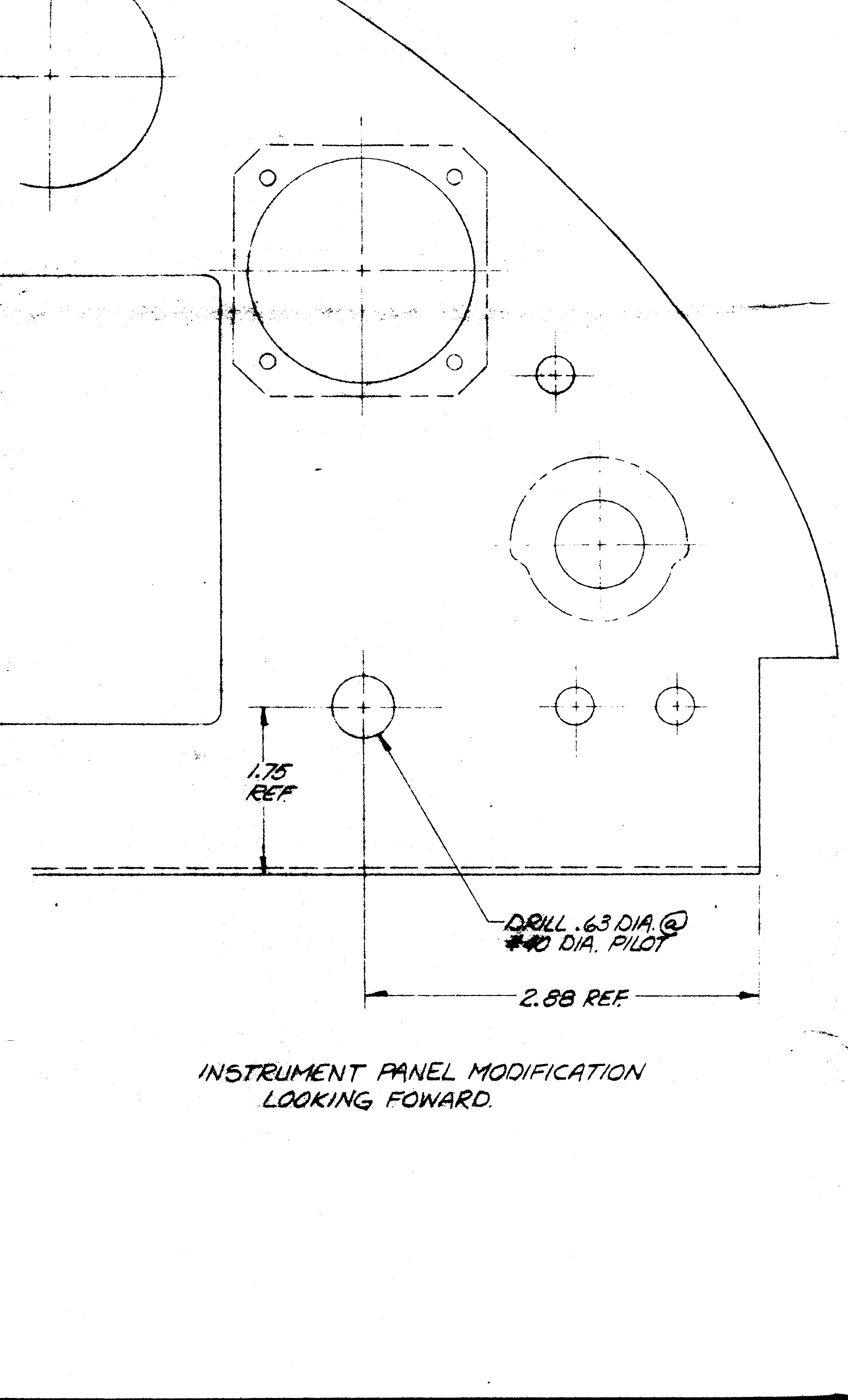

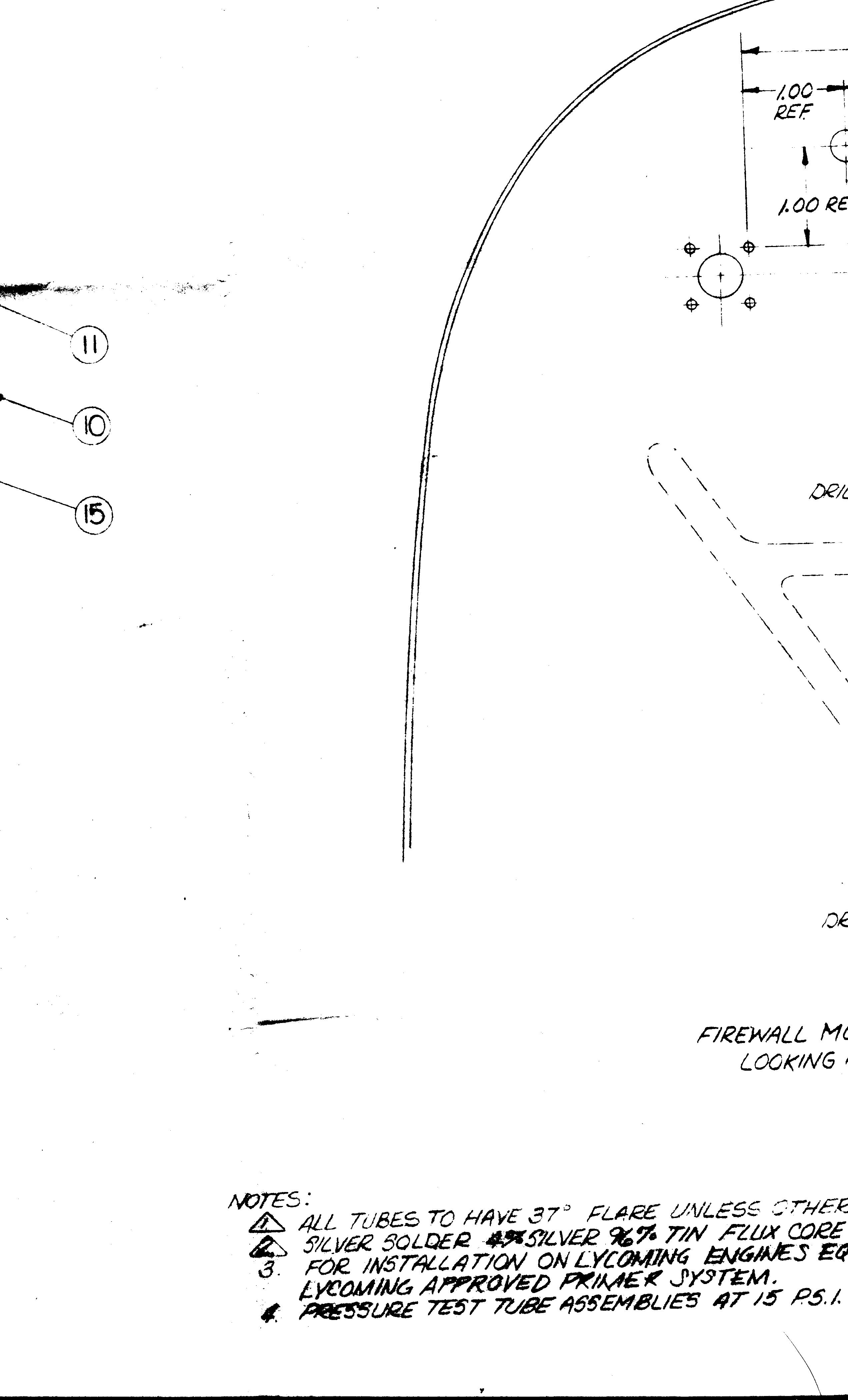

Primer Installation:

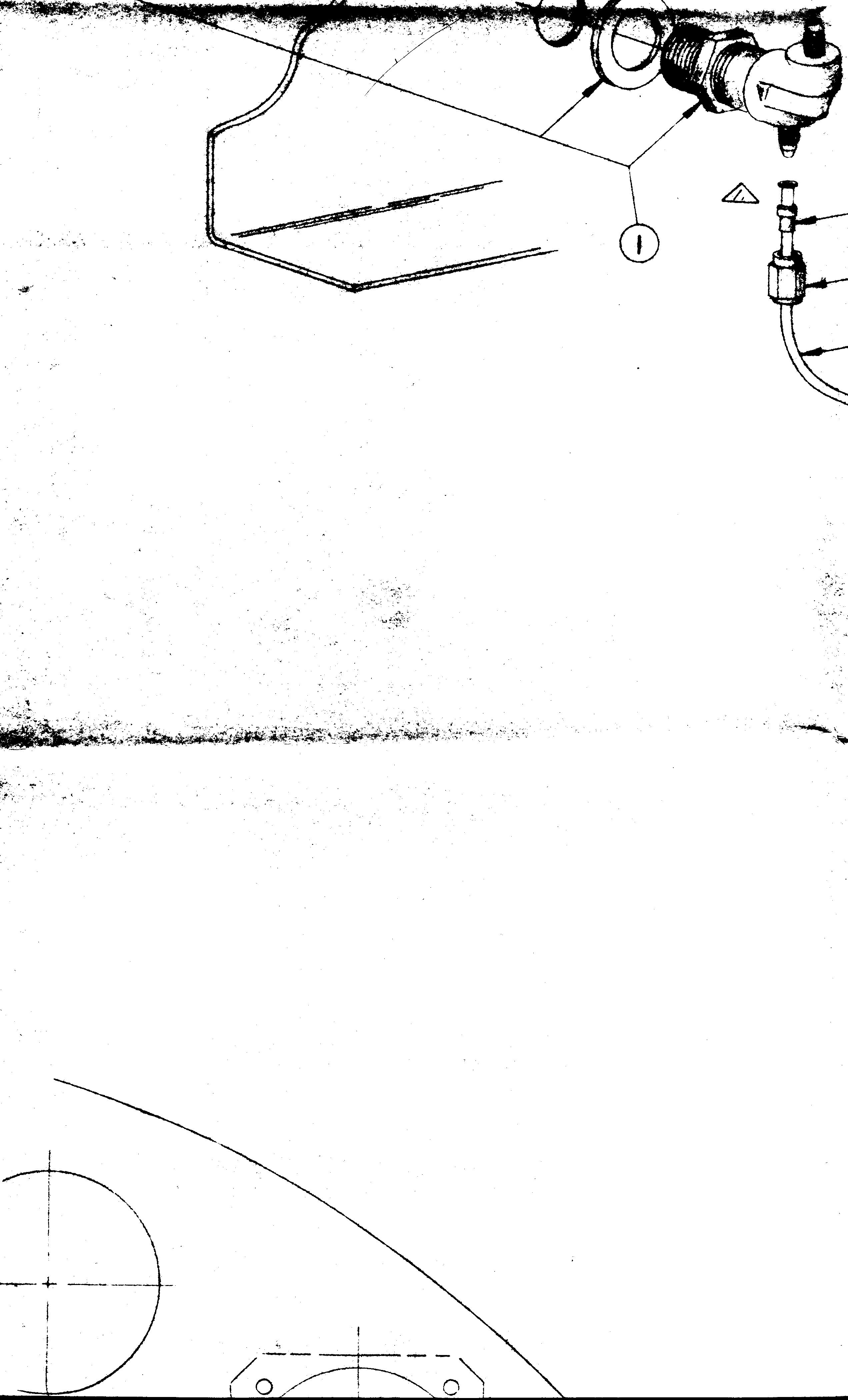

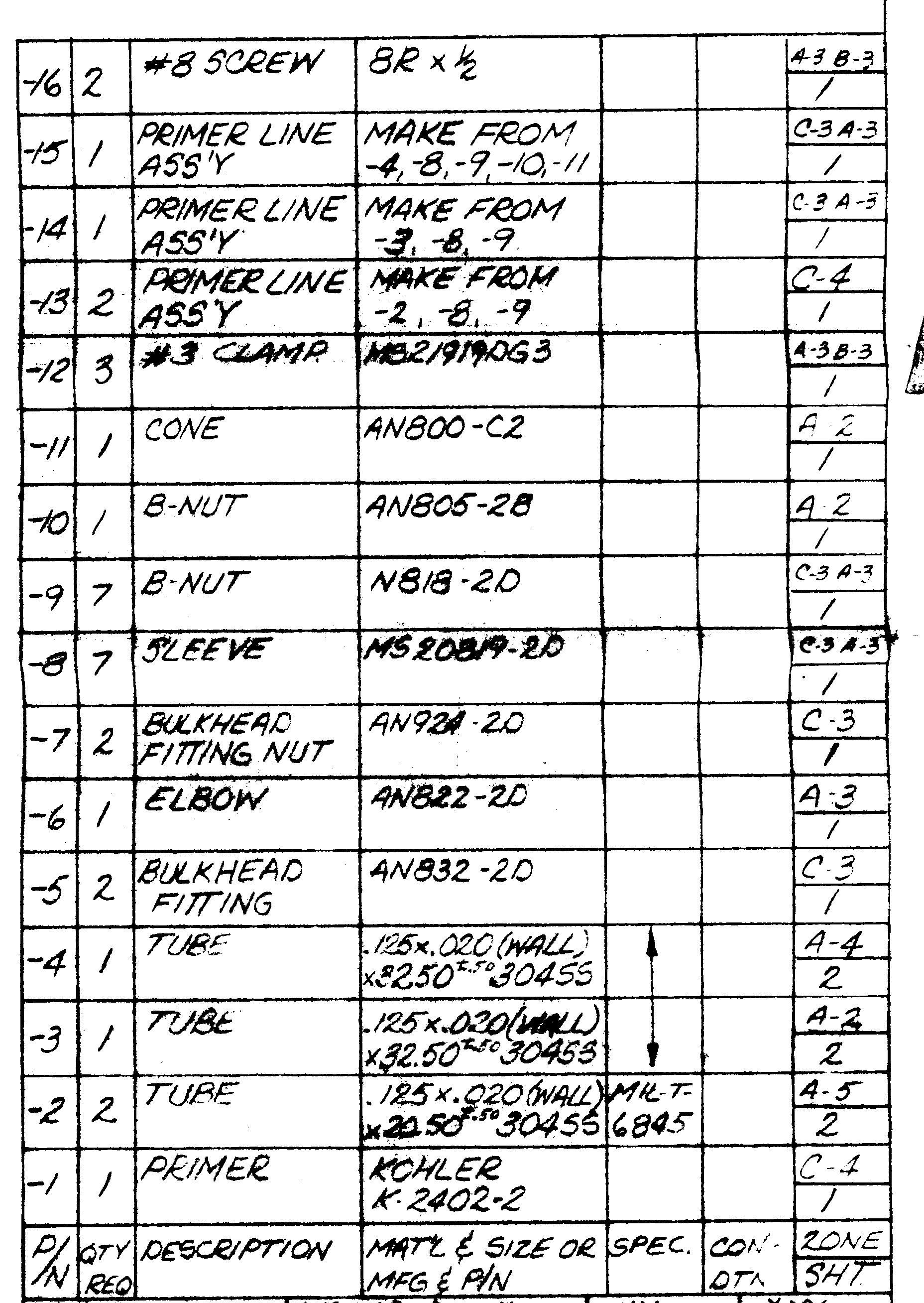

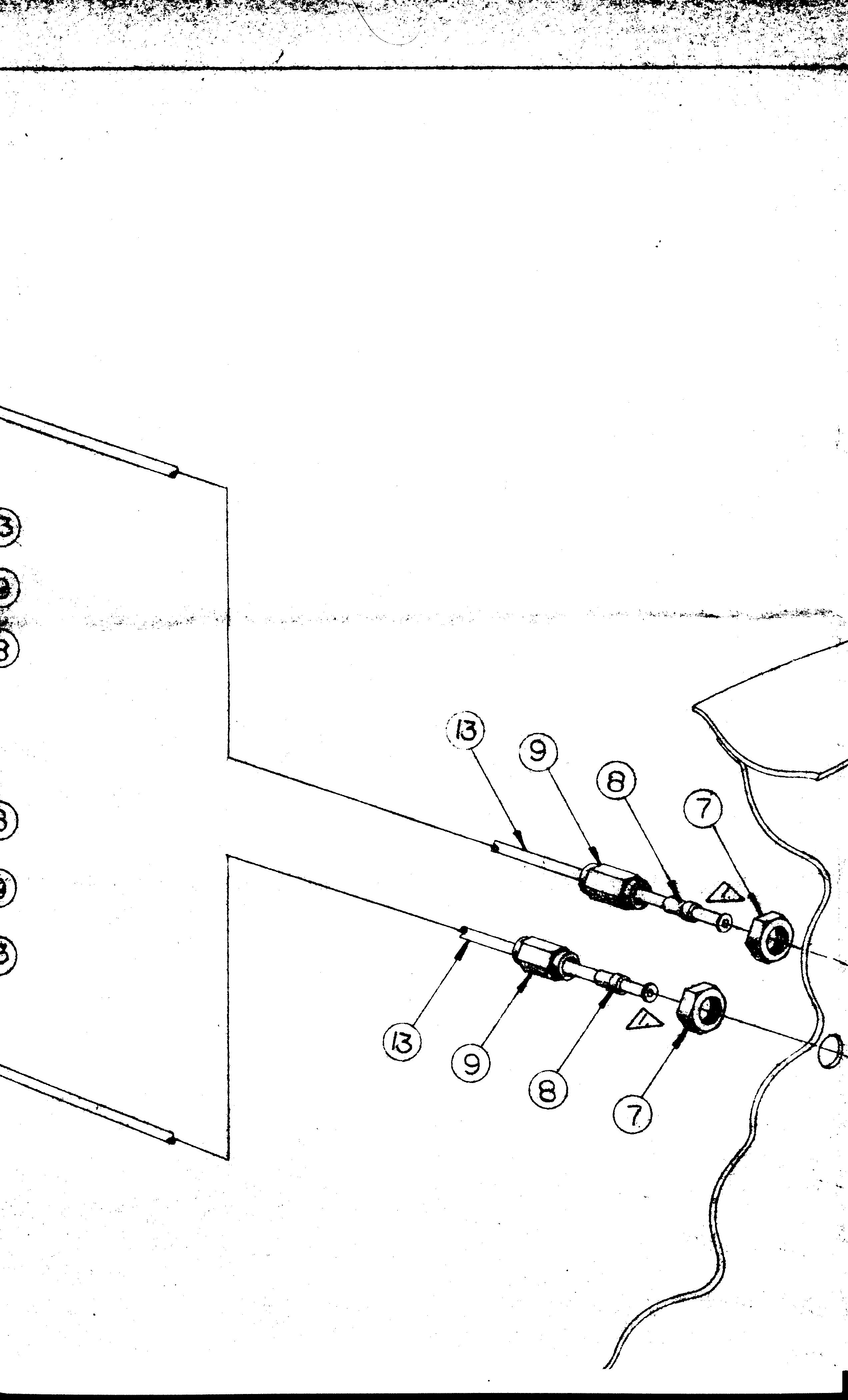

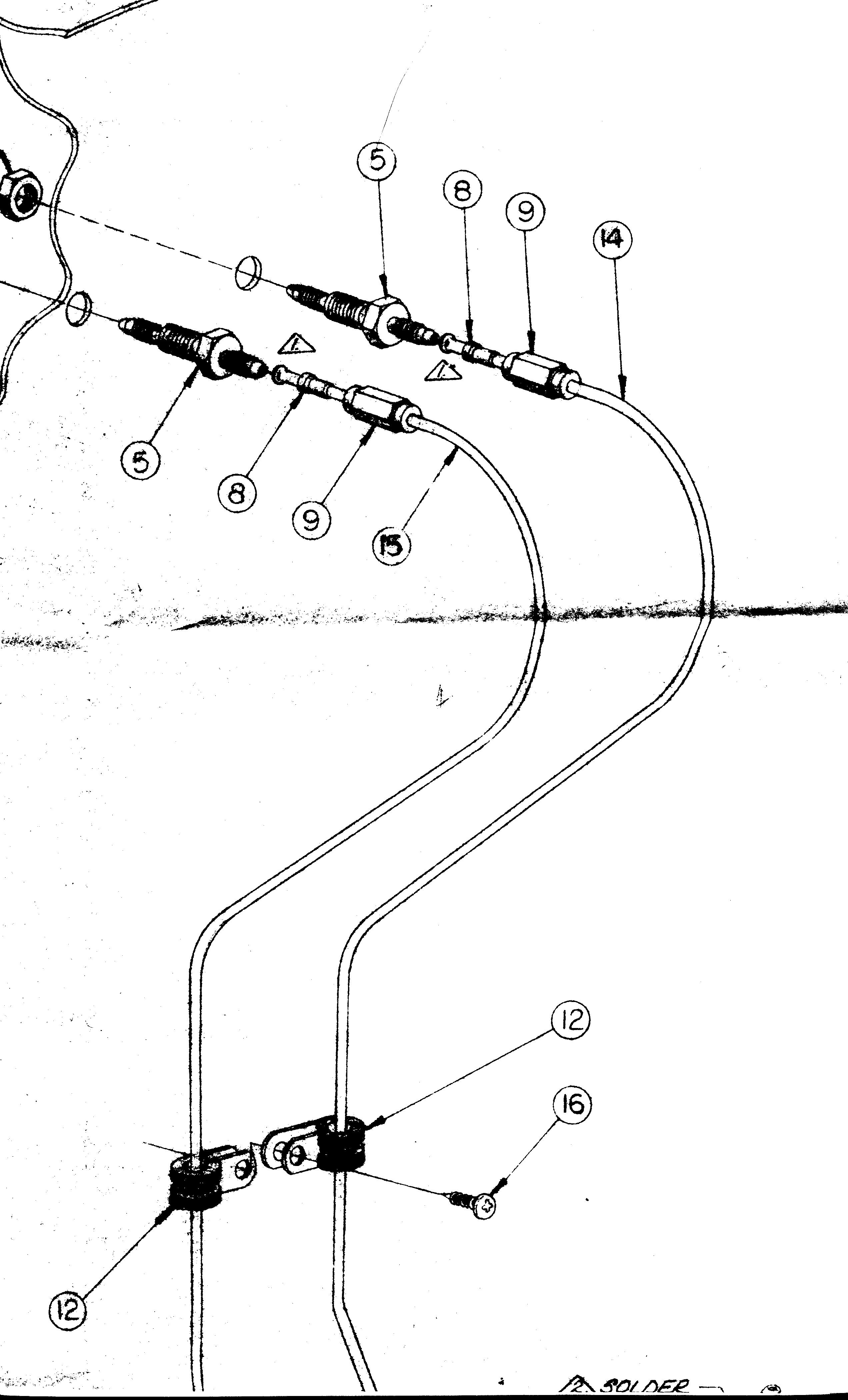

primer_1.jpg (1096486 bytes)   primer_2.jpg (472717 bytes)   primer_3.jpg (438499 bytes)   primer_4.jpg (631407 bytes)   primer_5.jpg (592260 bytes)   primer_6.jpg (353260 bytes)



primer_7.jpg (544785 bytes)   primer_8.jpg (424806 bytes)   primer_9.jpg (534029 bytes)   primer_10.jpg (825762 bytes)   primer_11.jpg (638572 bytes)

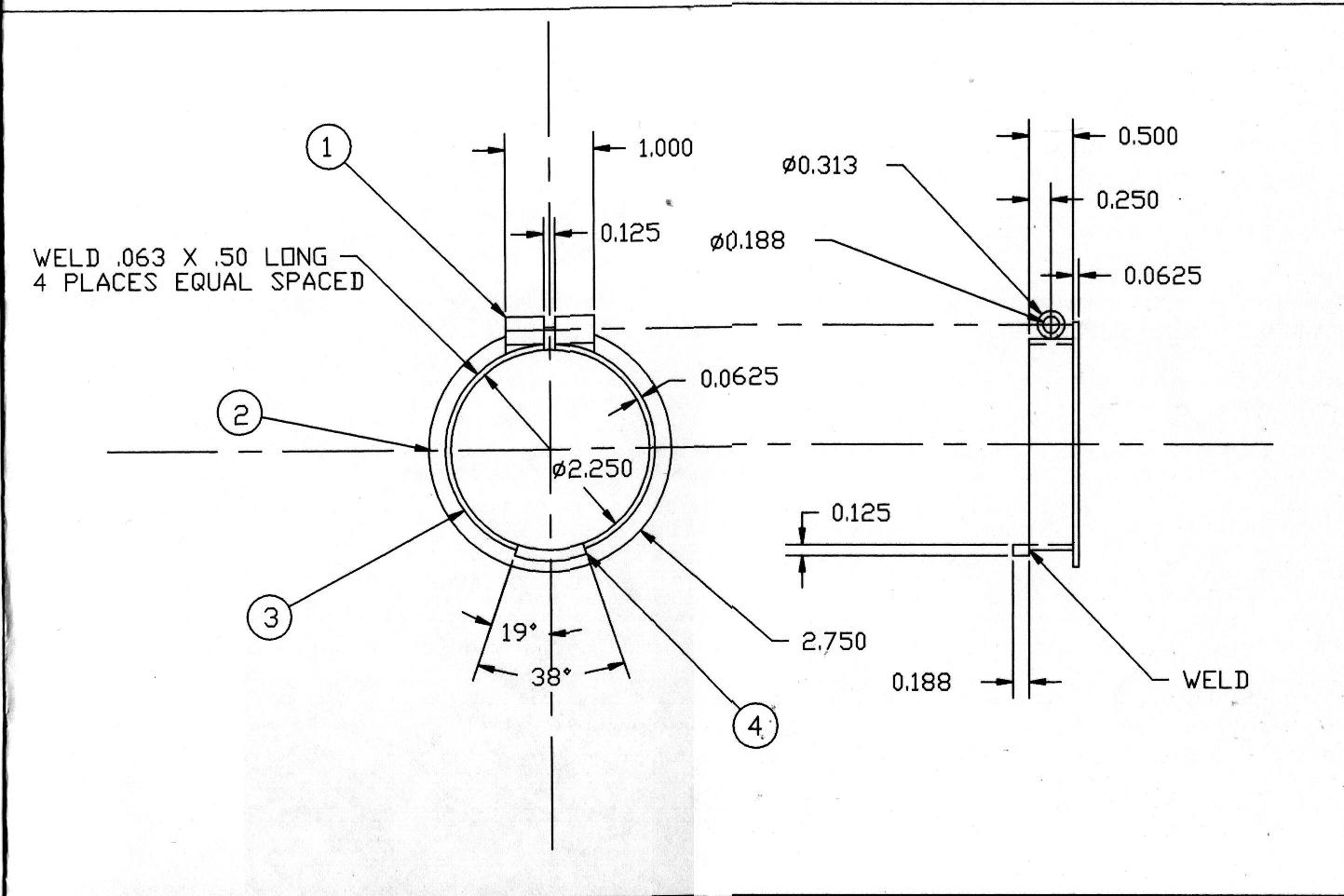

Steering Stop Sketch:

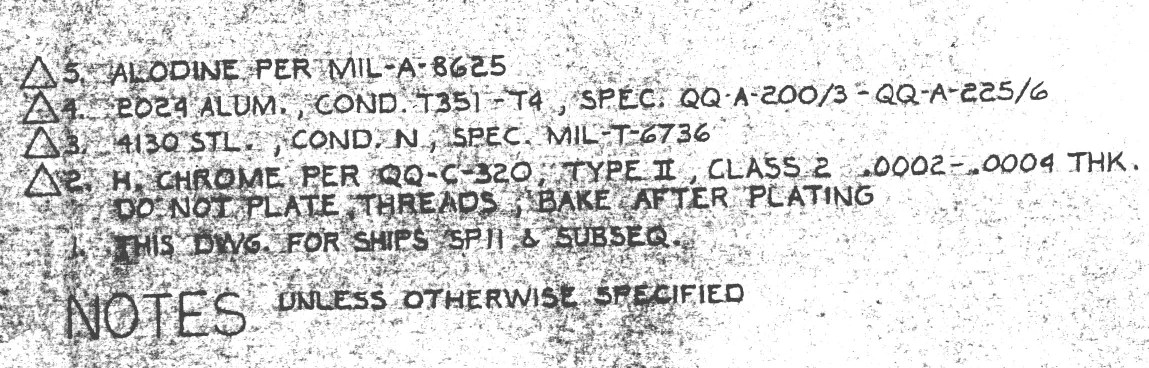

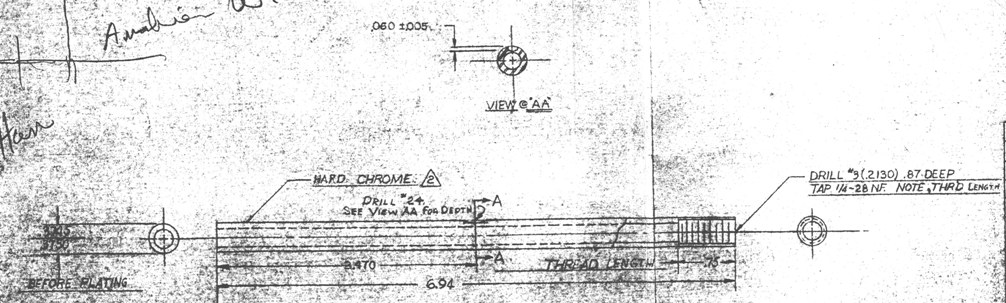

Shimmy Dampener Shaft & notes...








Stabilizer Hinge (half)...






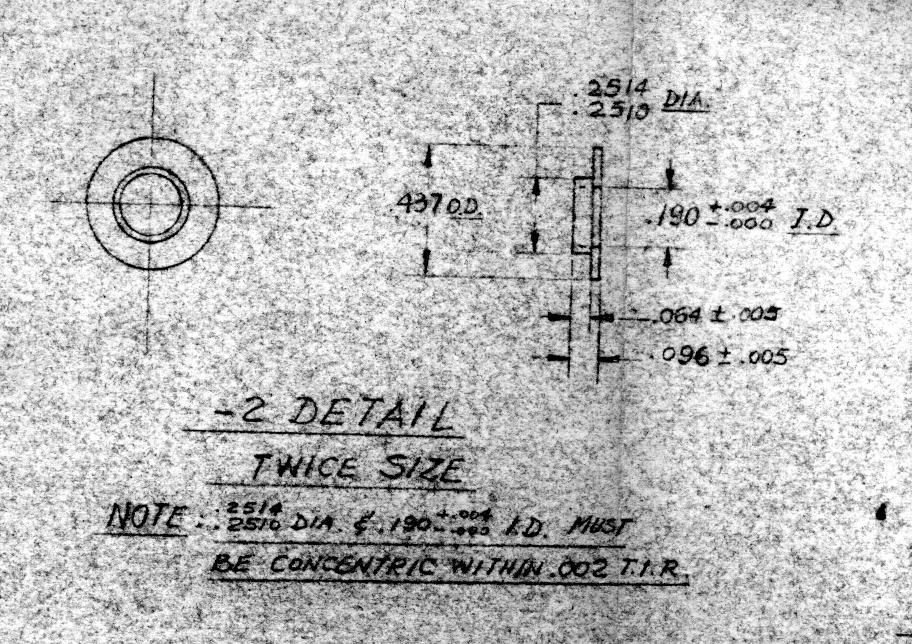

Stabilizer Hinge Bushing...

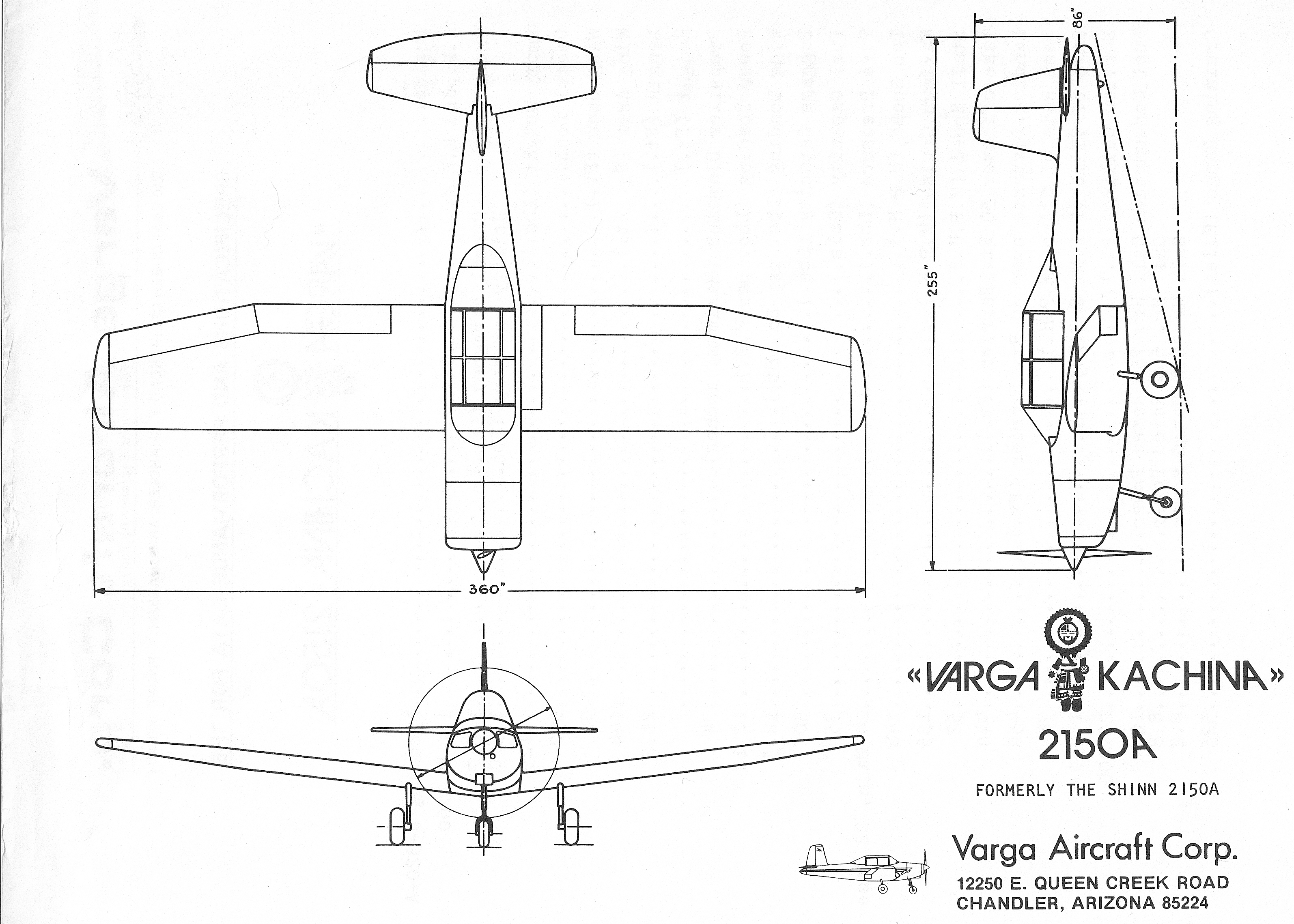

Three View Drawing...

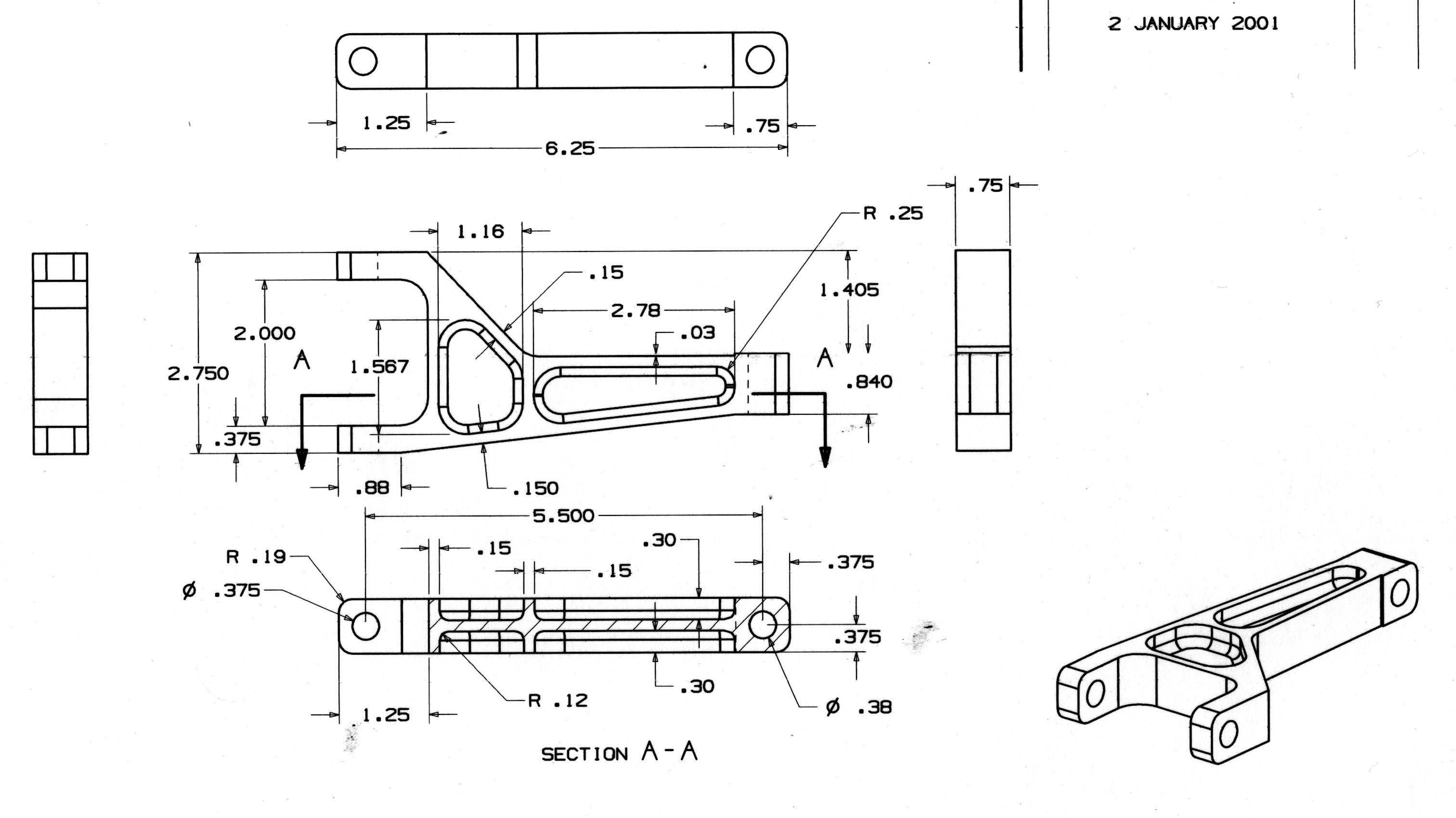

Torque Link...

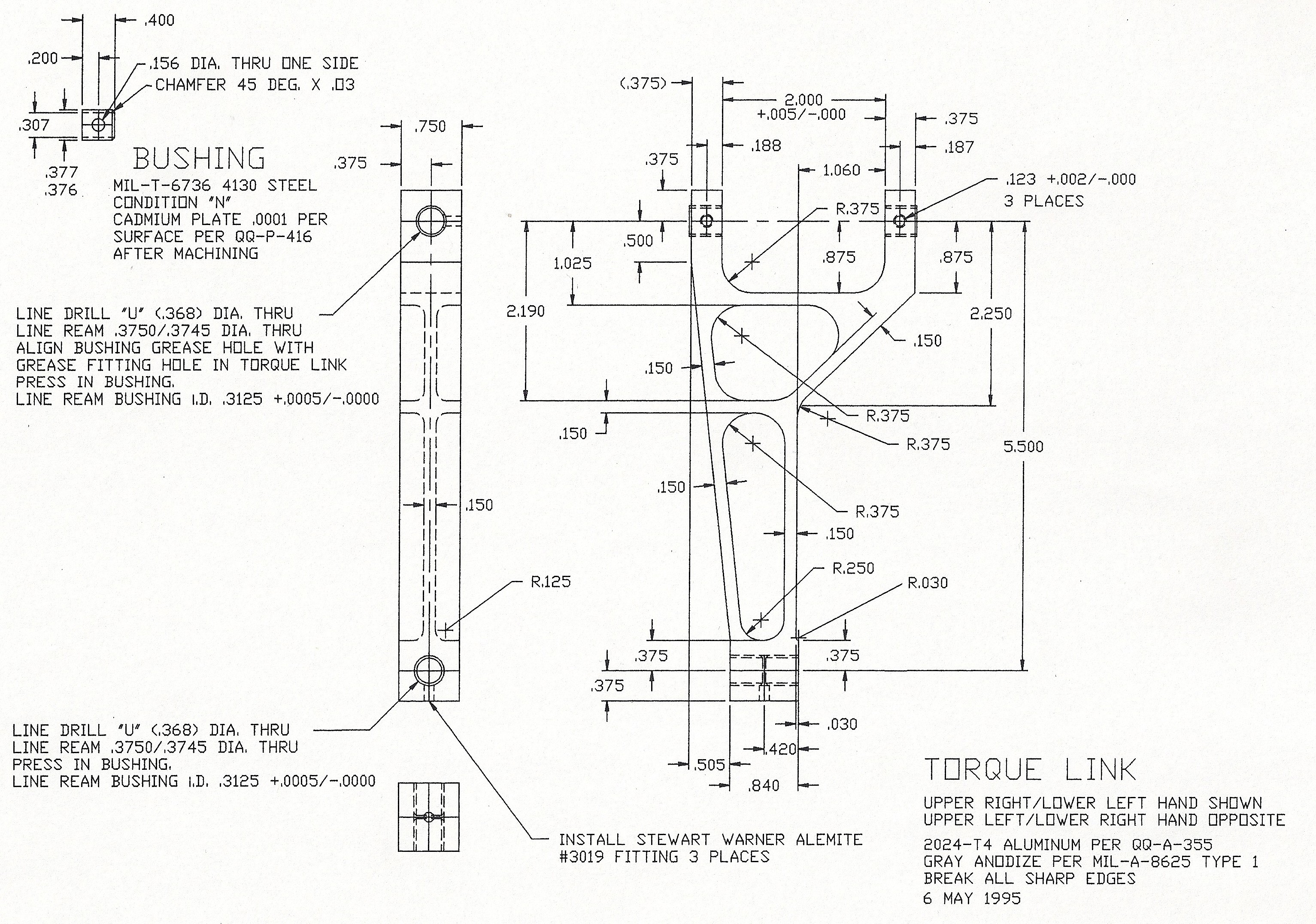

torque_link.jpg (207263 bytes) Machined link     torq_lnk_assy.jpg (1686359 bytes)  Assembly with bushings...

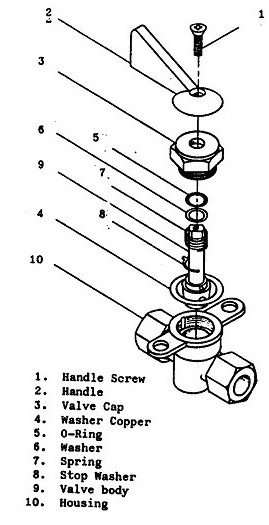

The Varga (Imperial Eastman) fuel valve is no longer made. Here is an assembly drawing that may help you with repairs...

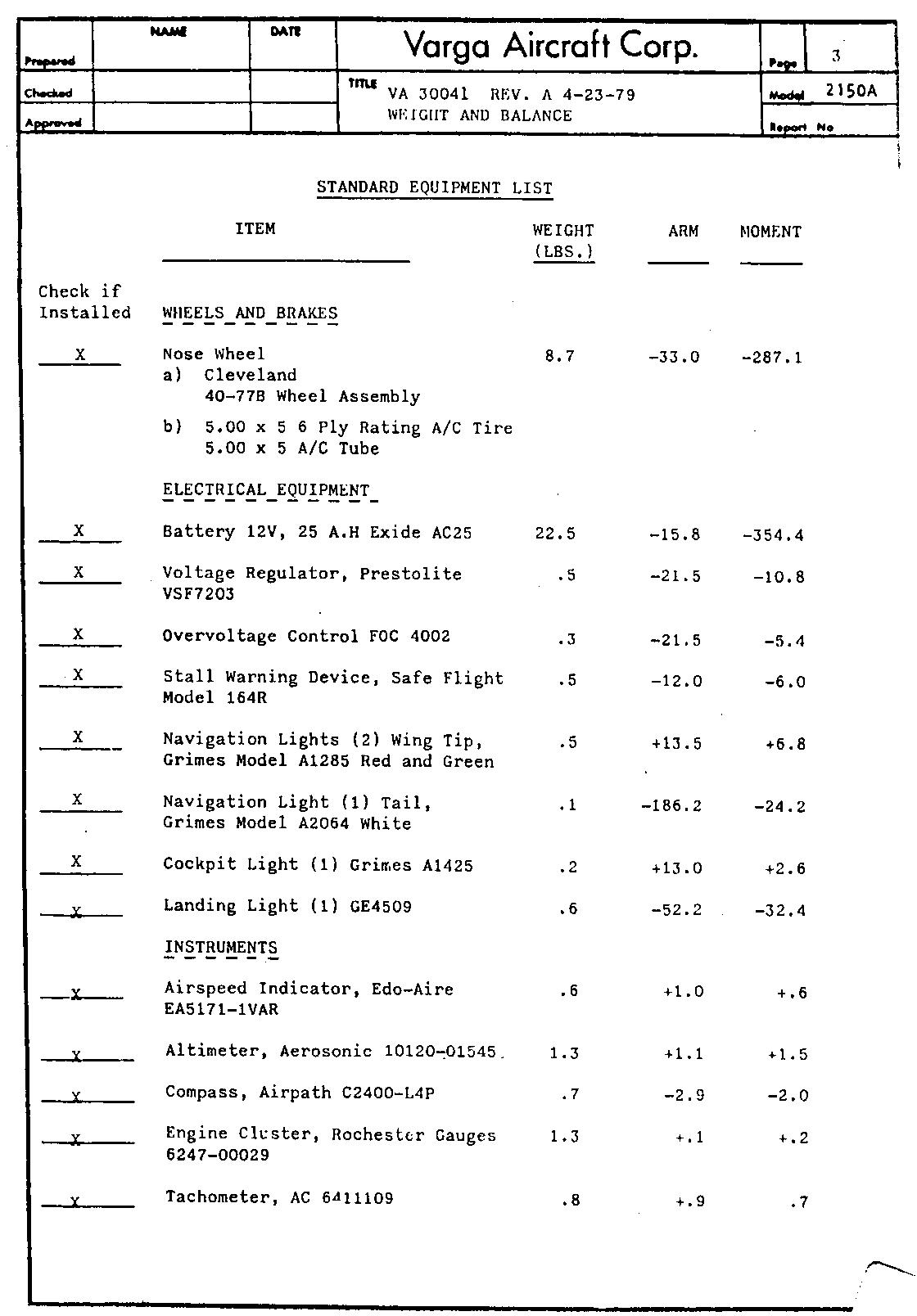

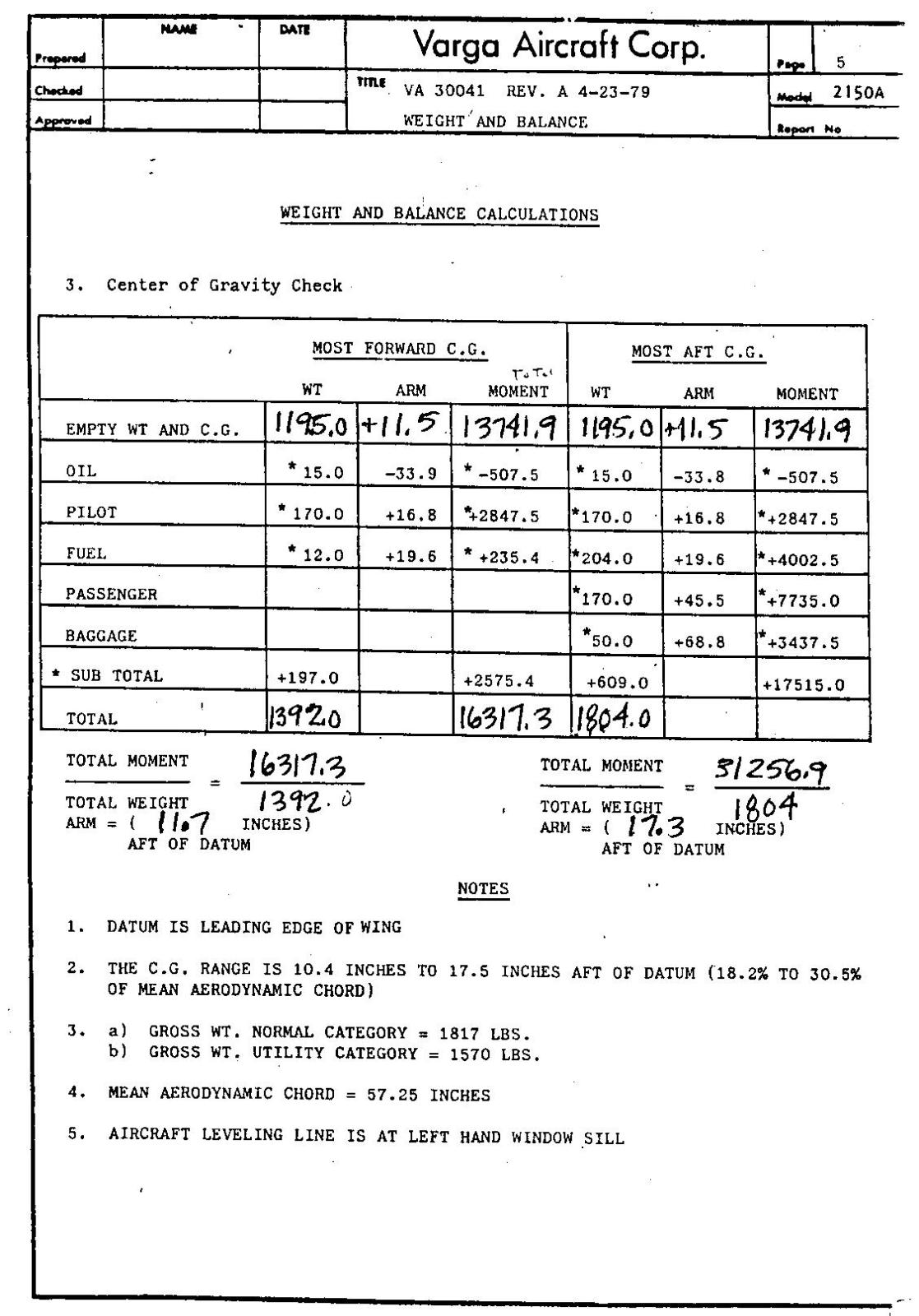

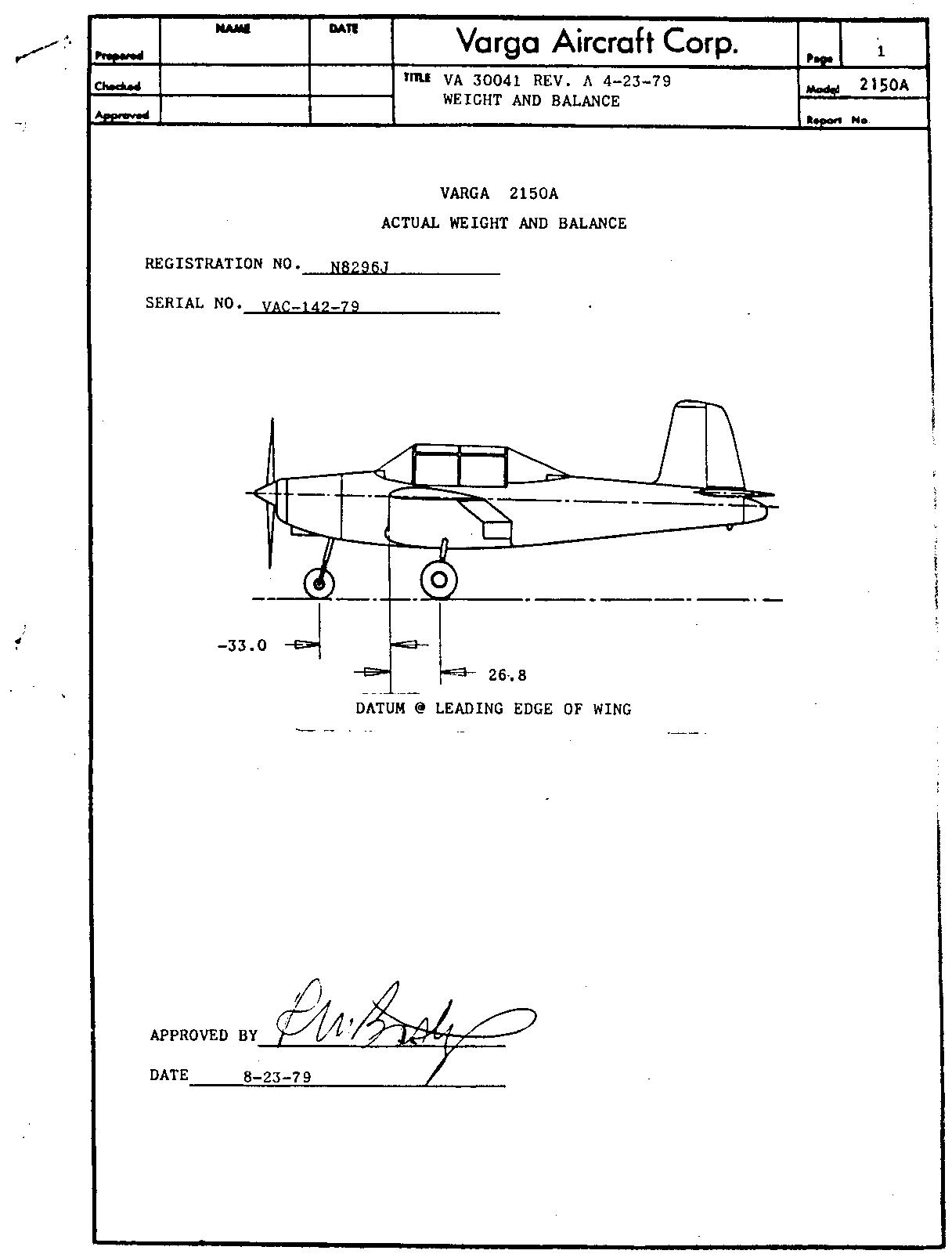

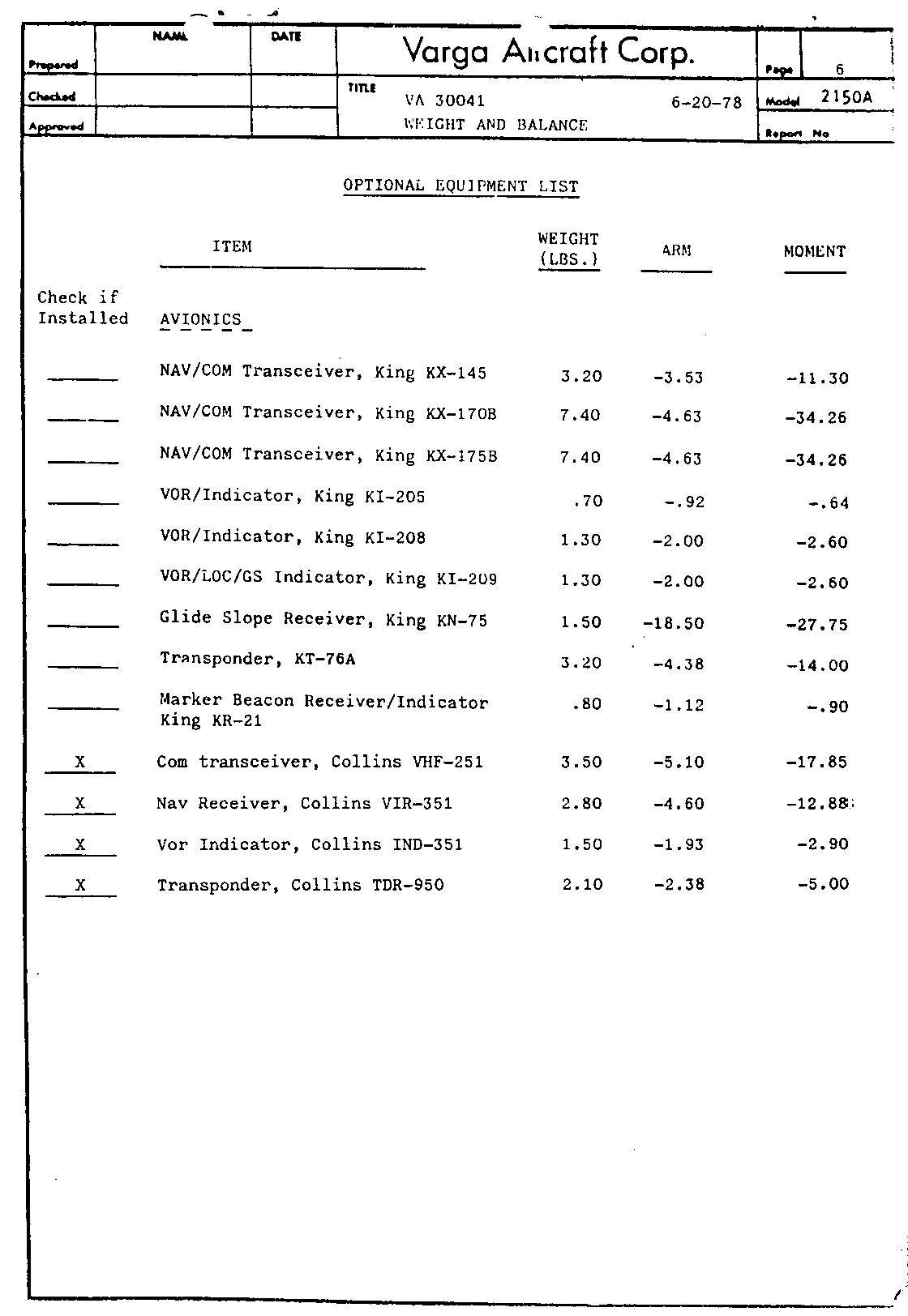

Weight & Balance: (Varga 2150A, N8296J)

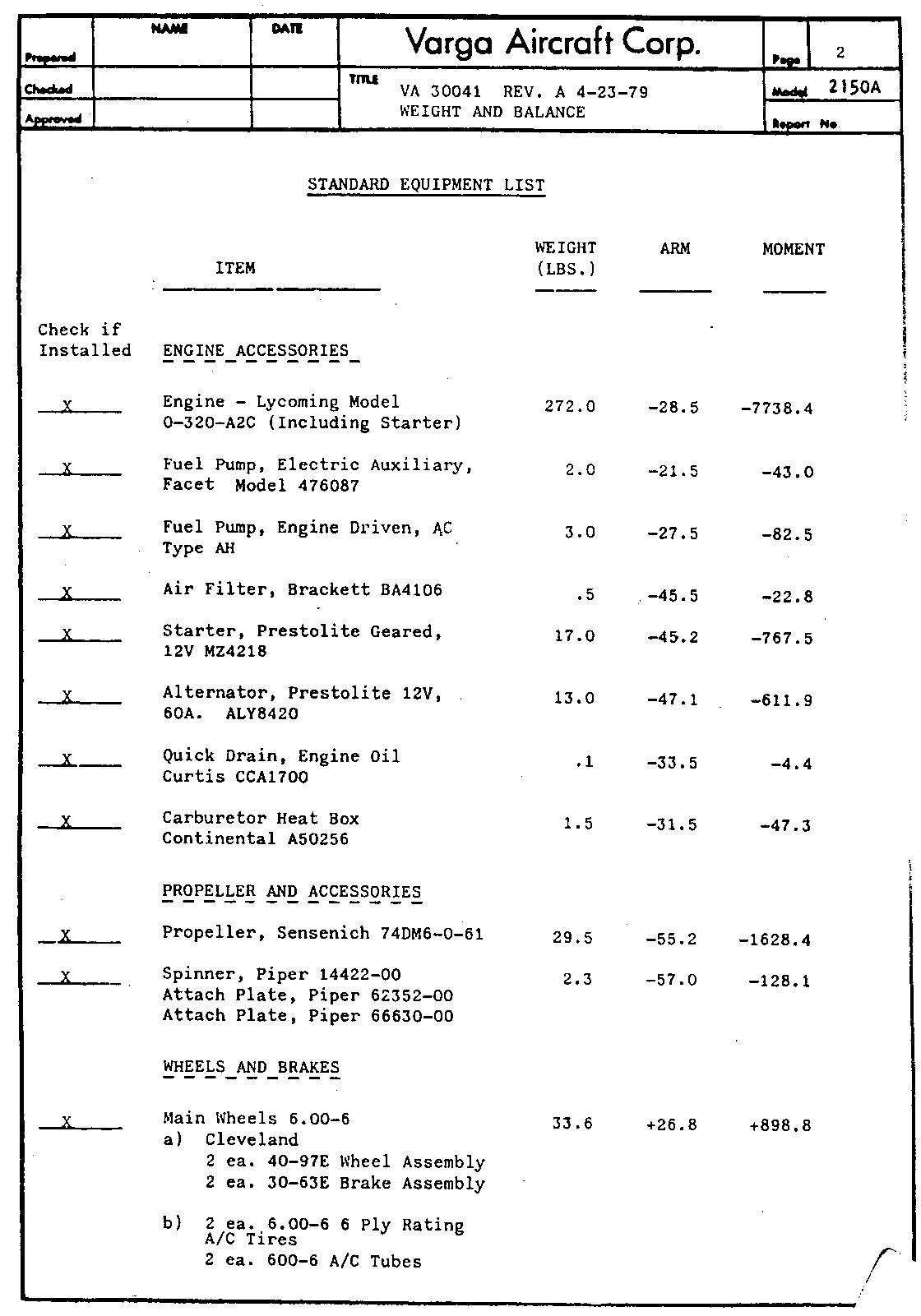

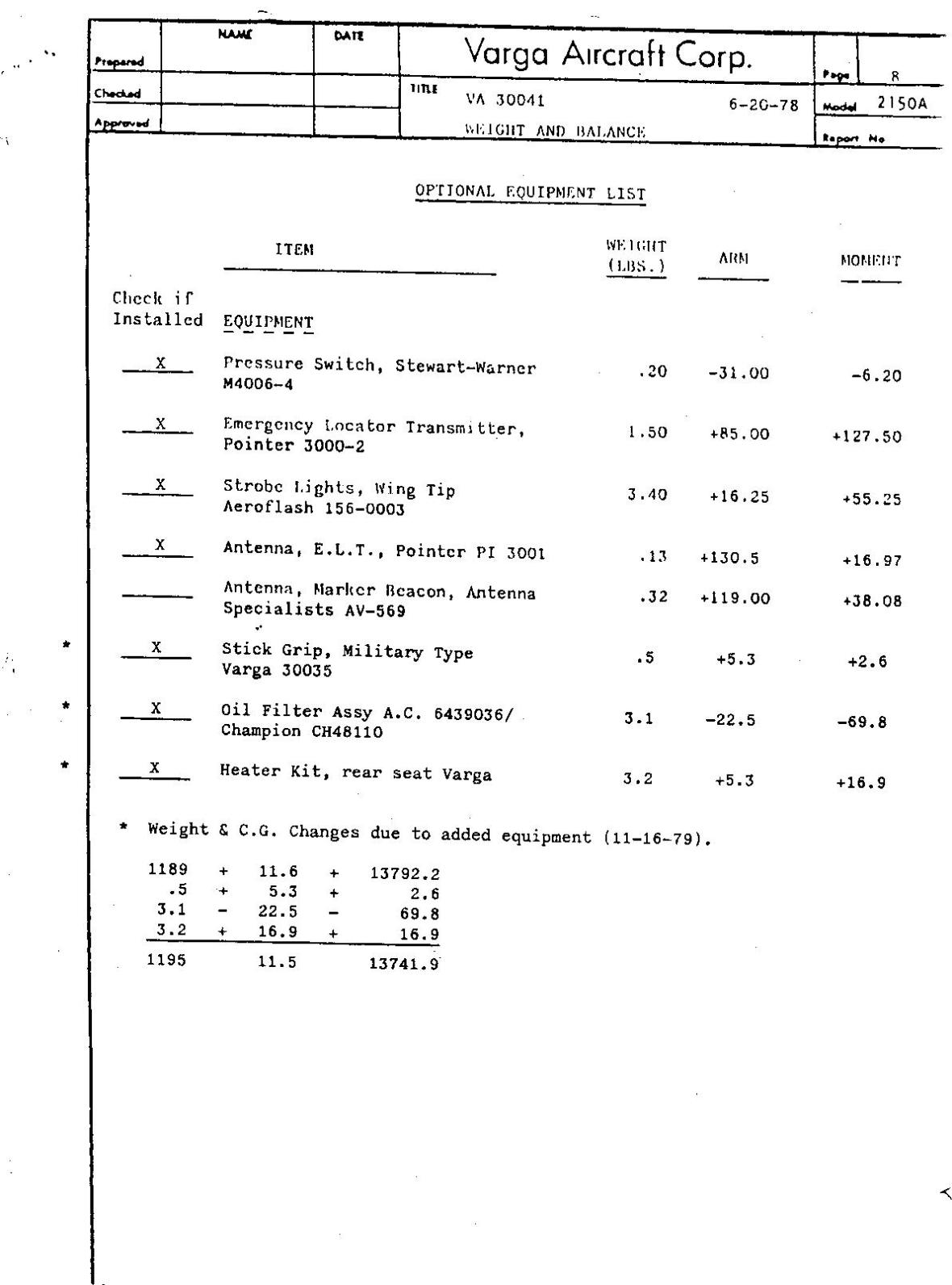

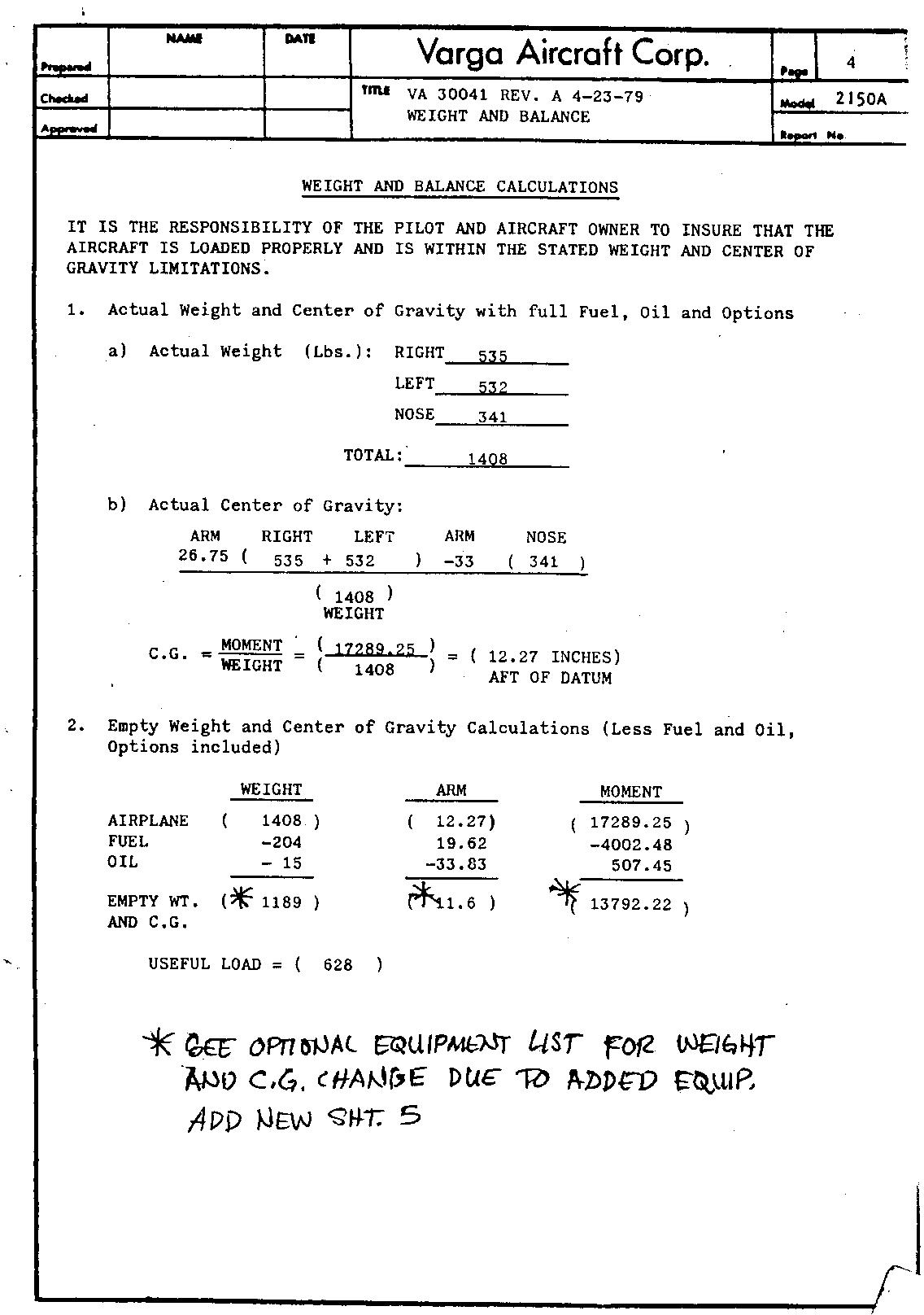

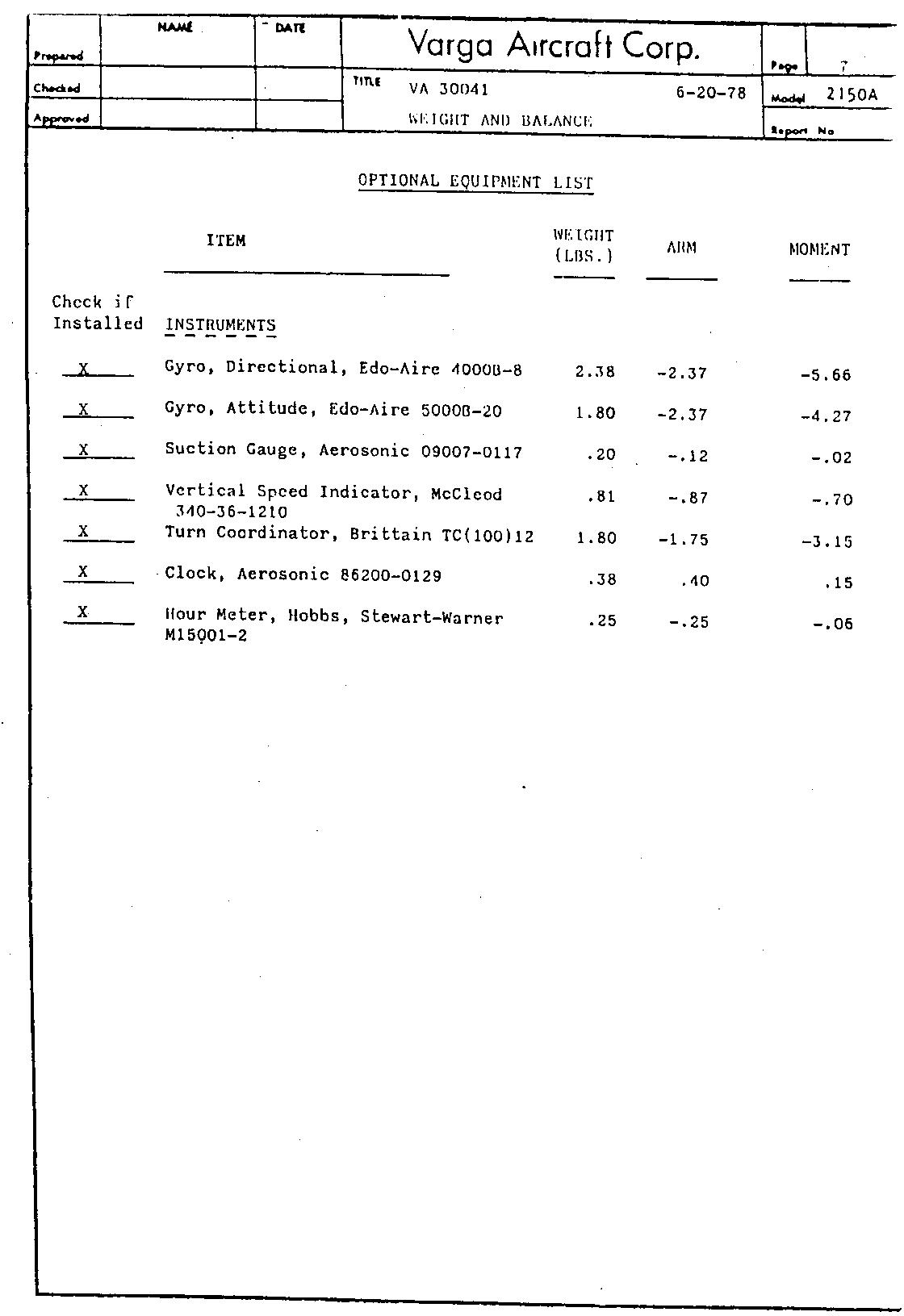

wt&bal_2150_1.jpg (133181 bytes)   wt&bal_2150_2.jpg (194324 bytes)   wt&bal_2150_3.jpg (189424 bytes)   wt&bal_2150_4.jpg (194432 bytes)   wt&bal_2150_5.jpg (224087 bytes)   wt&bal_2150_6.jpg (161343 bytes)   wt&bal_2150_7.jpg (125146 bytes)   wt&bal_2150_8.jpg (145371 bytes)





Main Gear



                                   40-97a Wheel Assembly



                                    30-63e Brake Assembly





If you need them, try one of the following web sites as a source for hole plugs above the landing gear strut.



http://www.siska.com/plugs.htm

http://www.keyelco.com/dynamicnav/subcategory_contents.asp?SubCategoryID=41

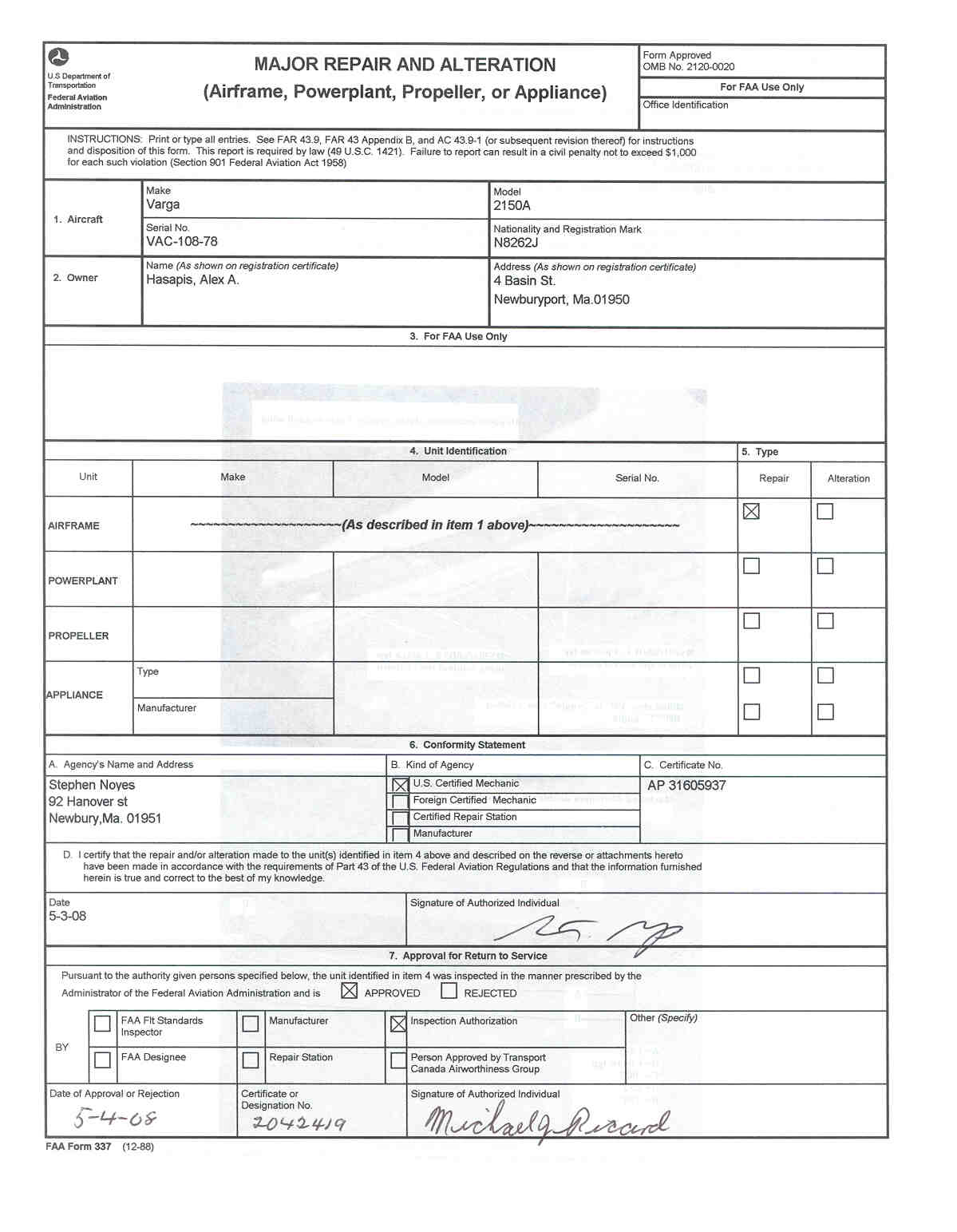

FAA 337s:

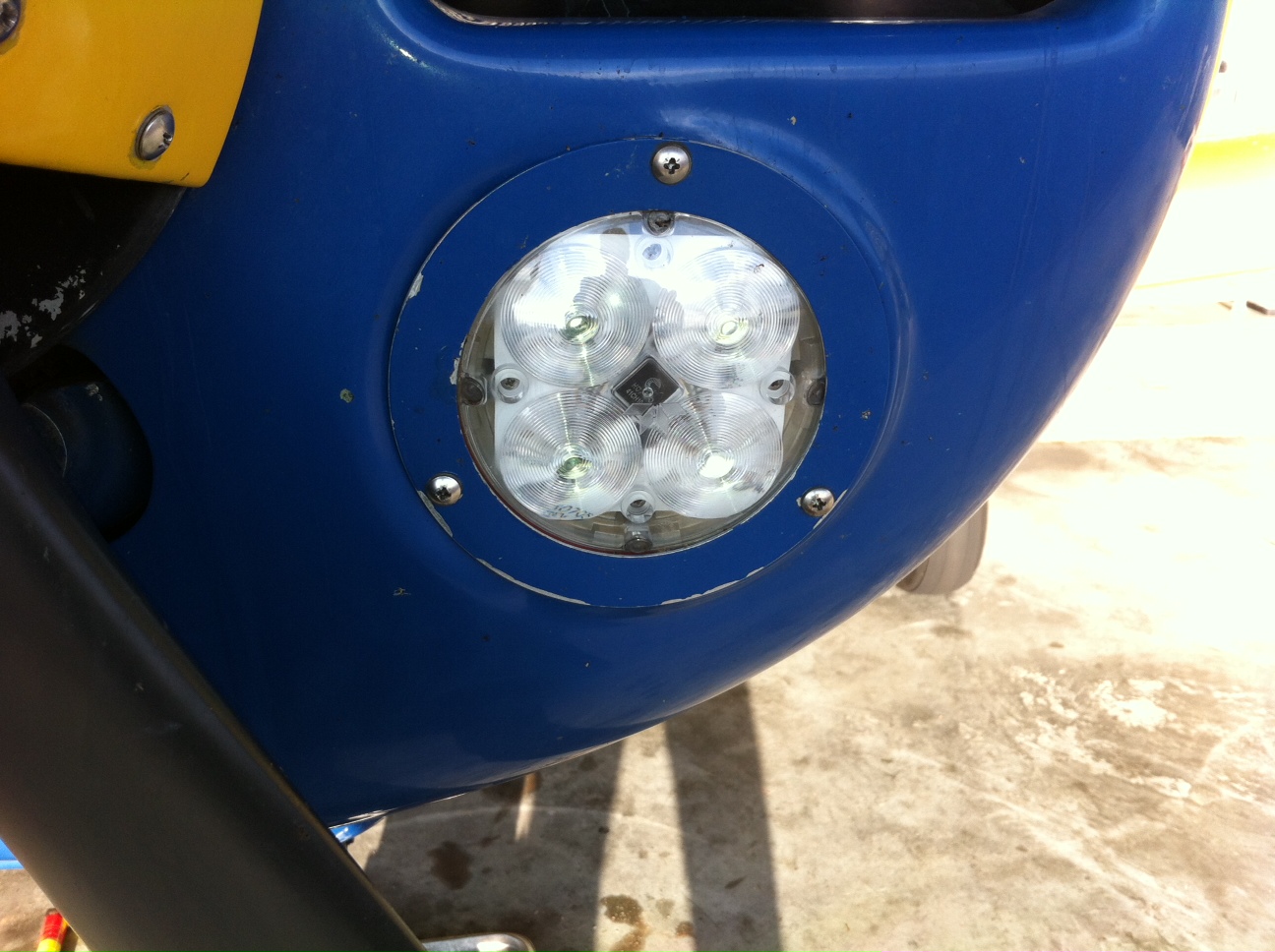

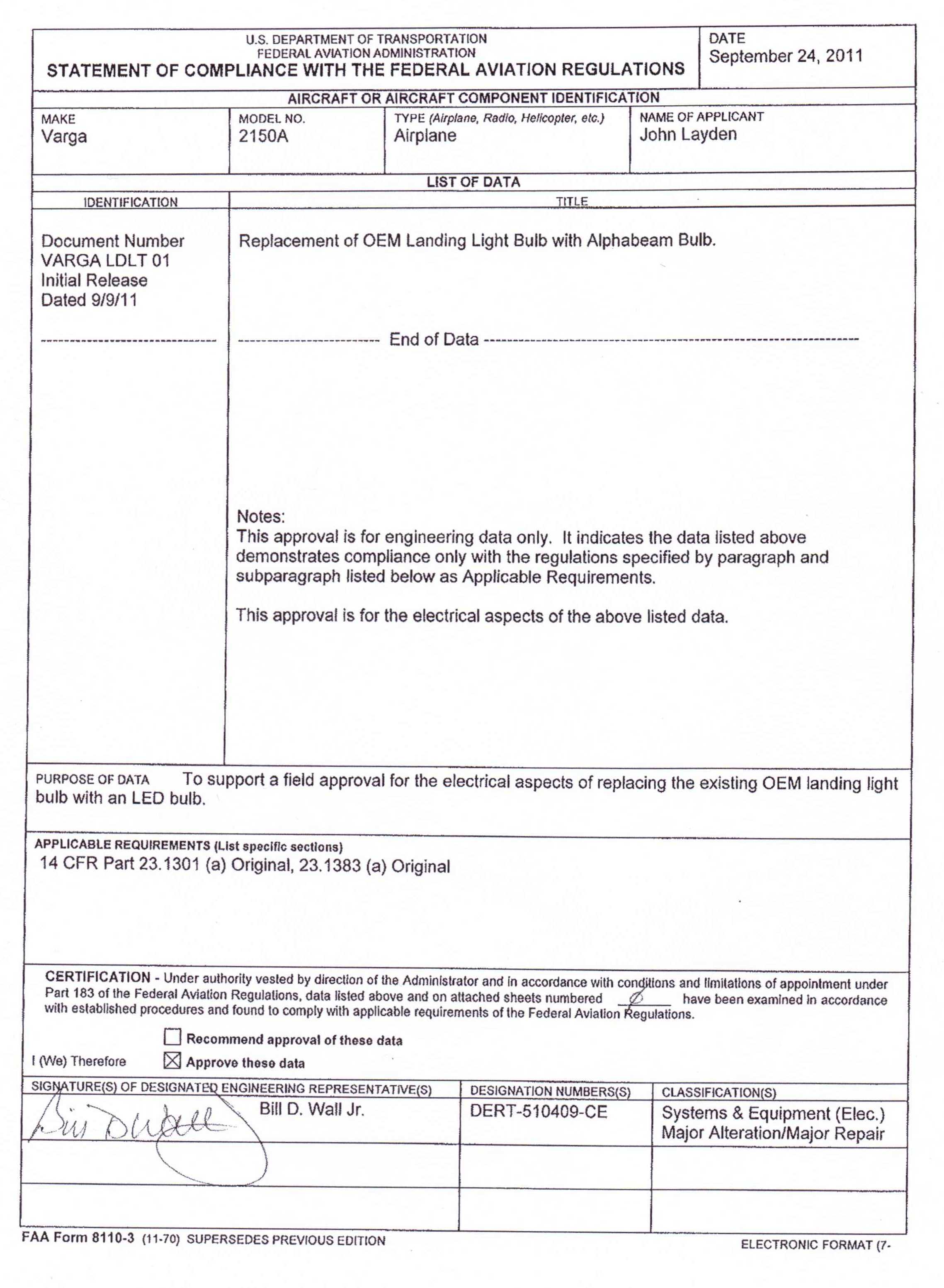

Alphabeam Landing Light:

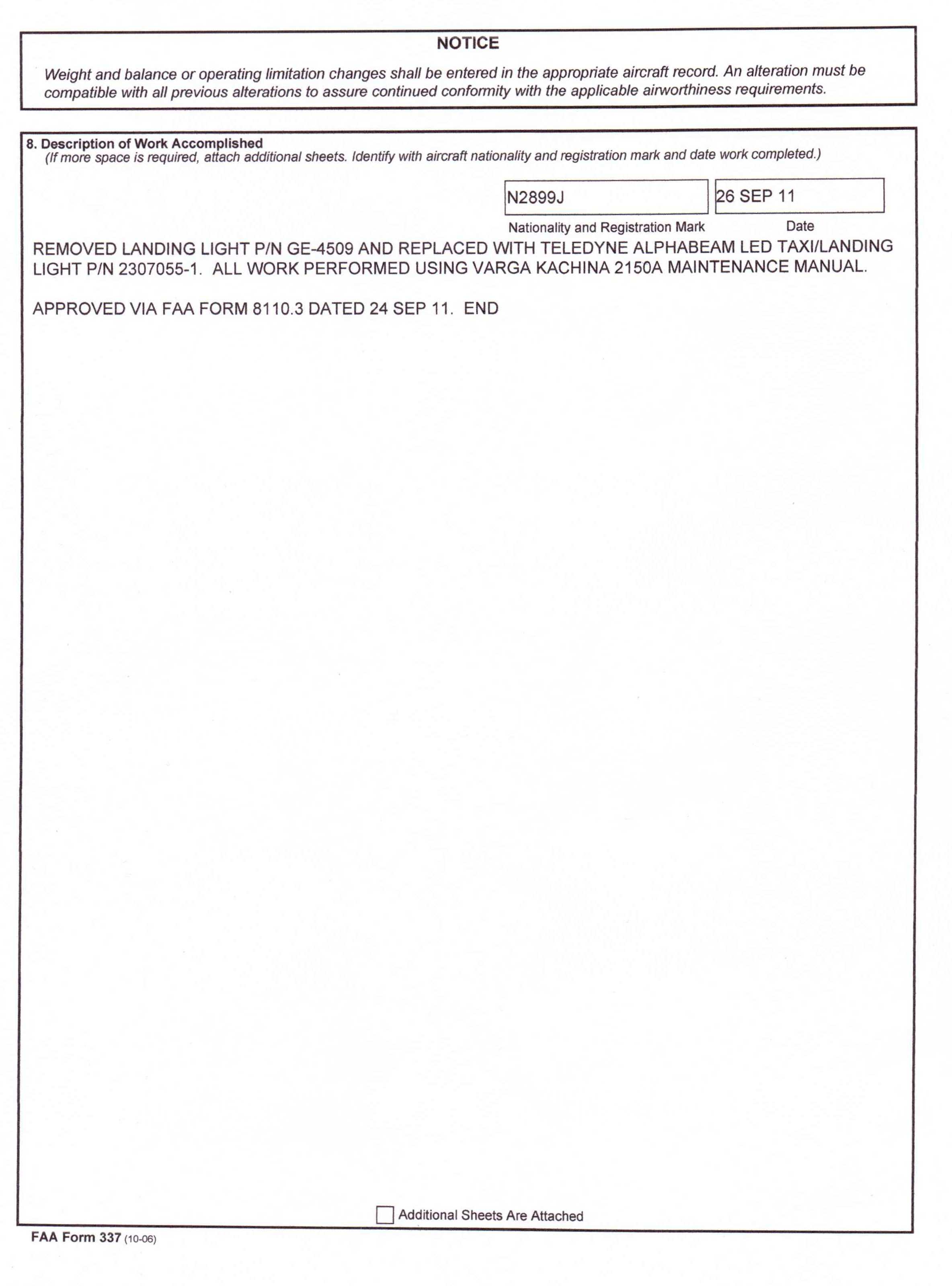

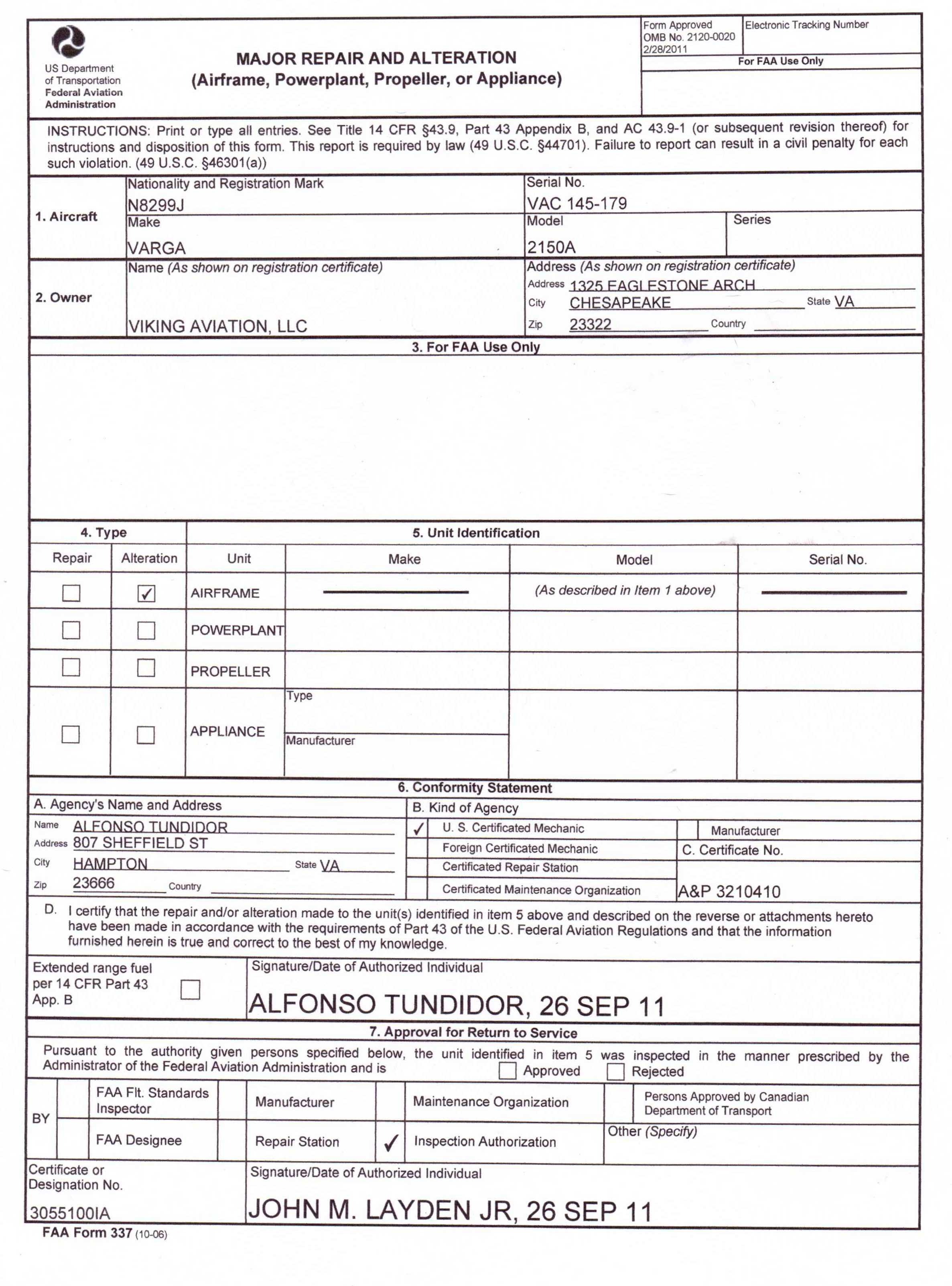

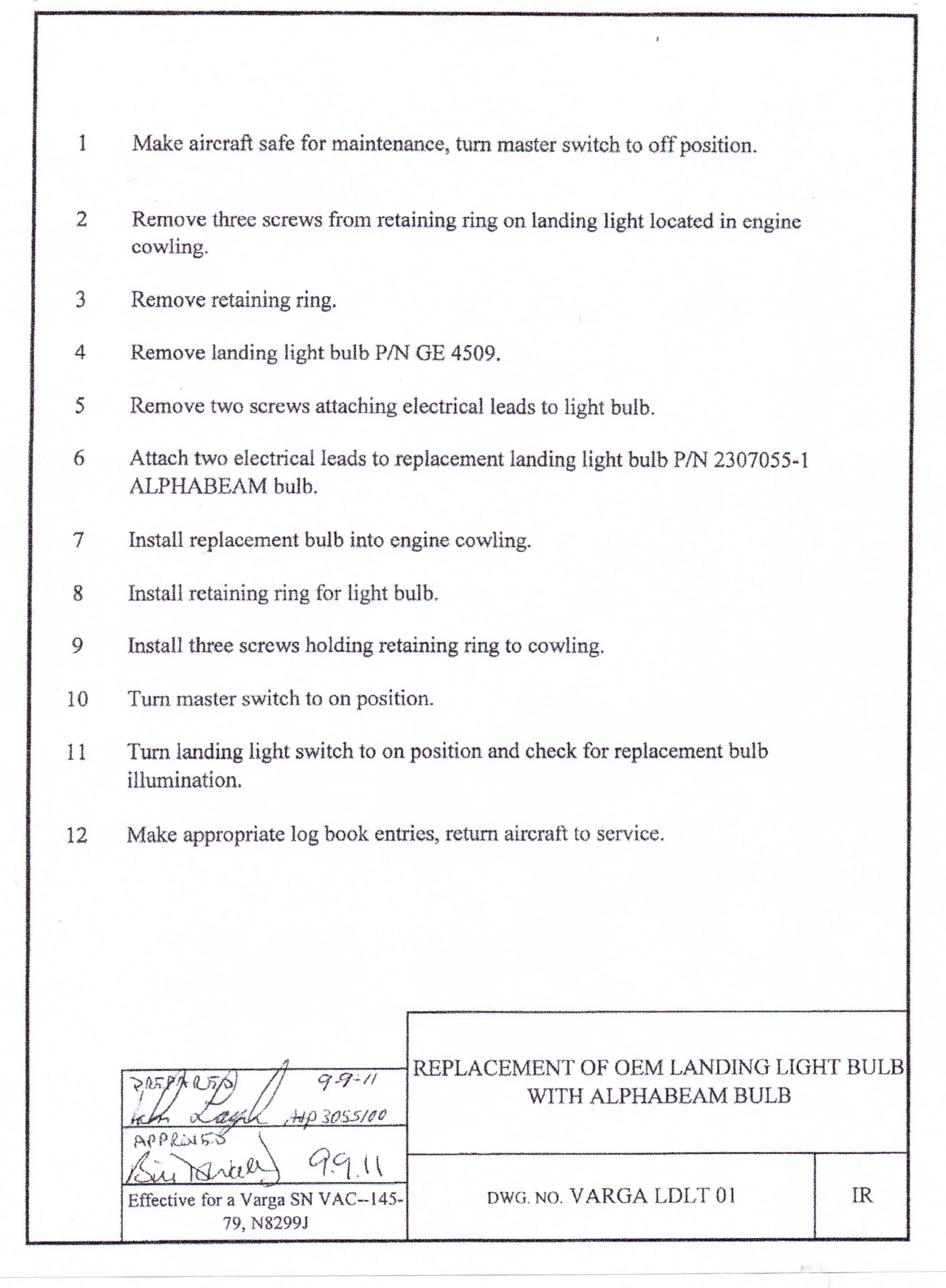

alphabeam_337_1.jpg (515445 bytes)   alphabeam_337_2.jpg (256846 bytes)   alphabeam_337_3.jpg (394961 bytes)   alphabeam_337_4.jpg (359468 bytes)   Varga Alphabeam Installation.JPG (374696 bytes)

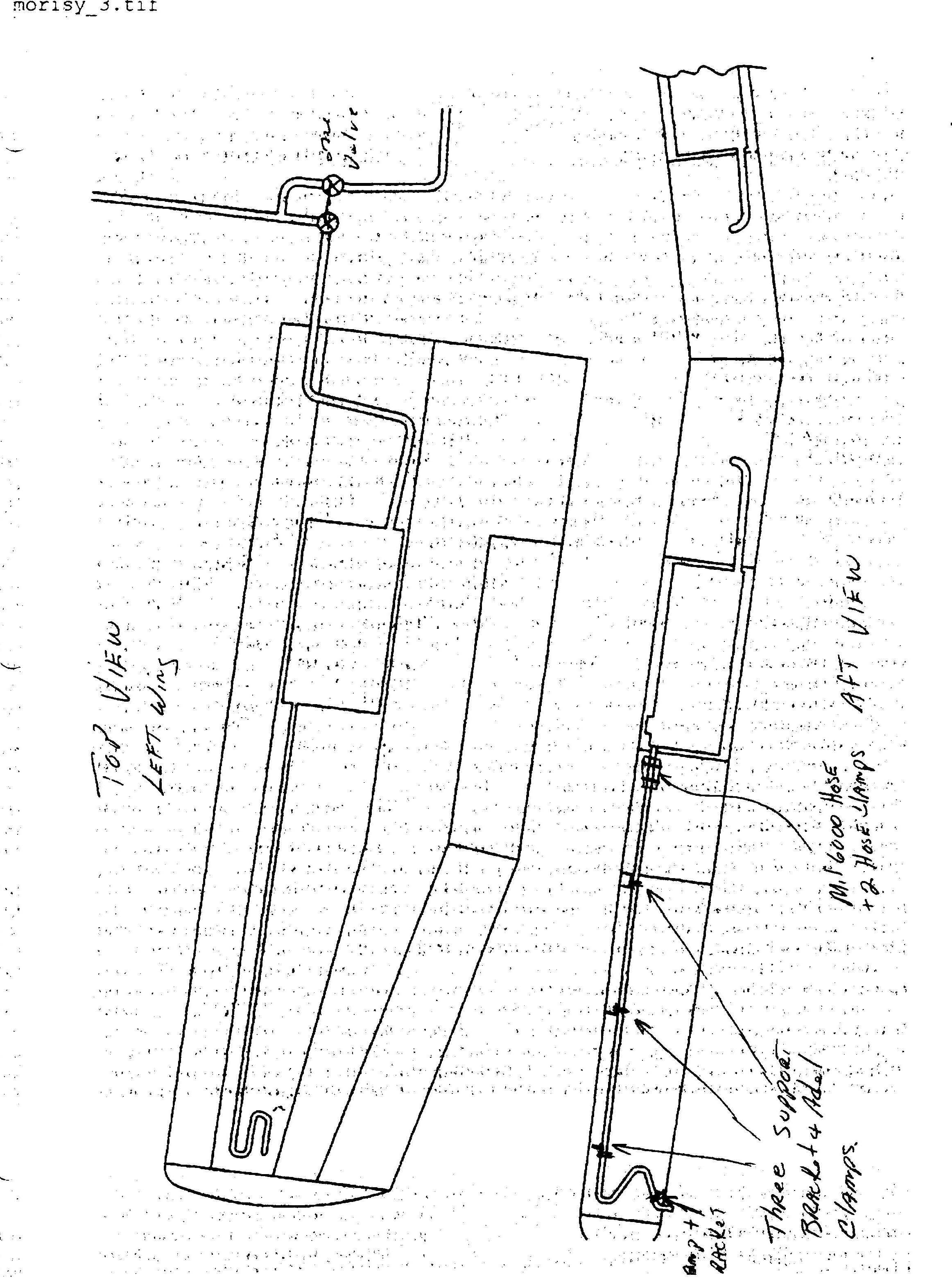

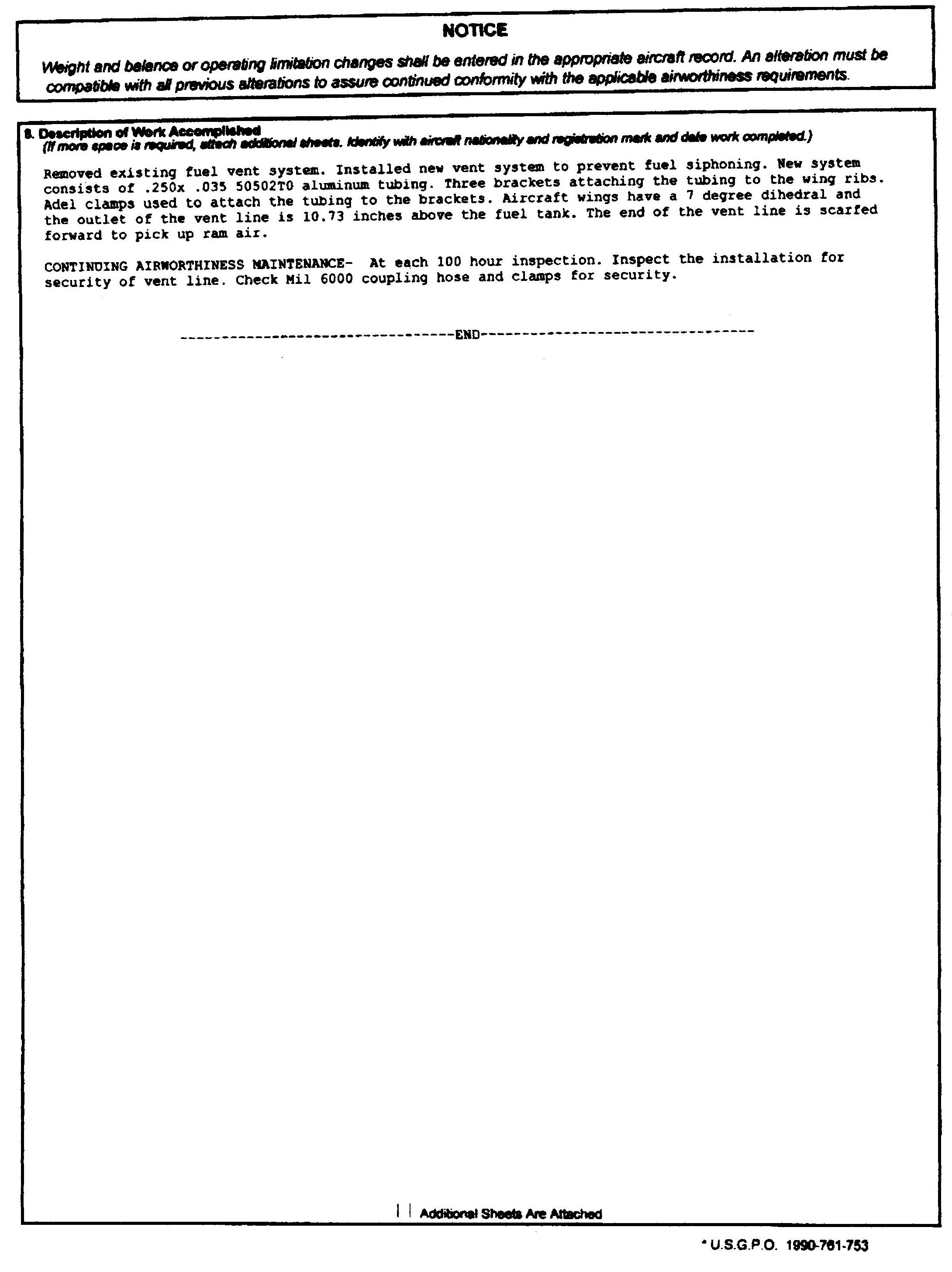

Fuel vent upgrade:

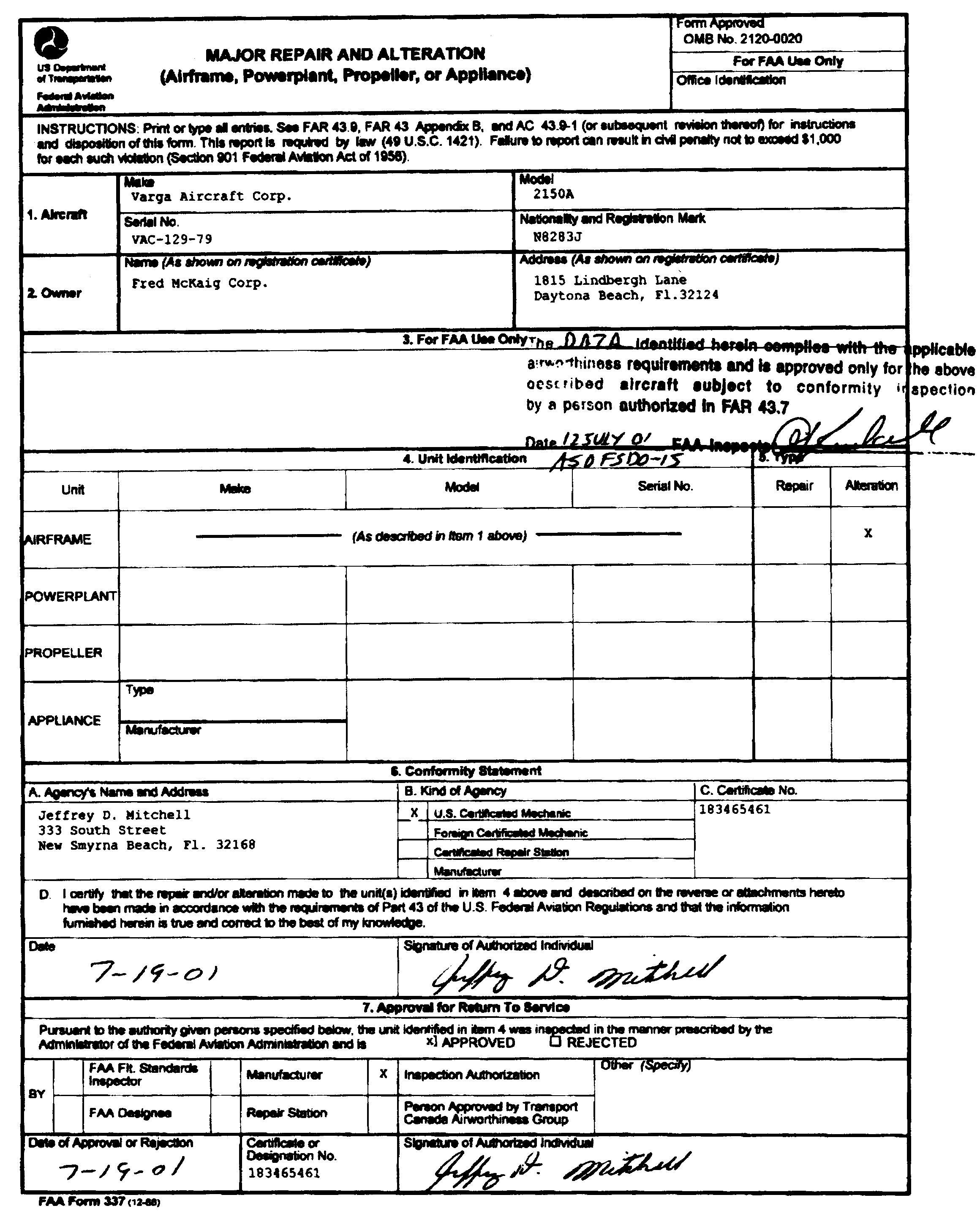

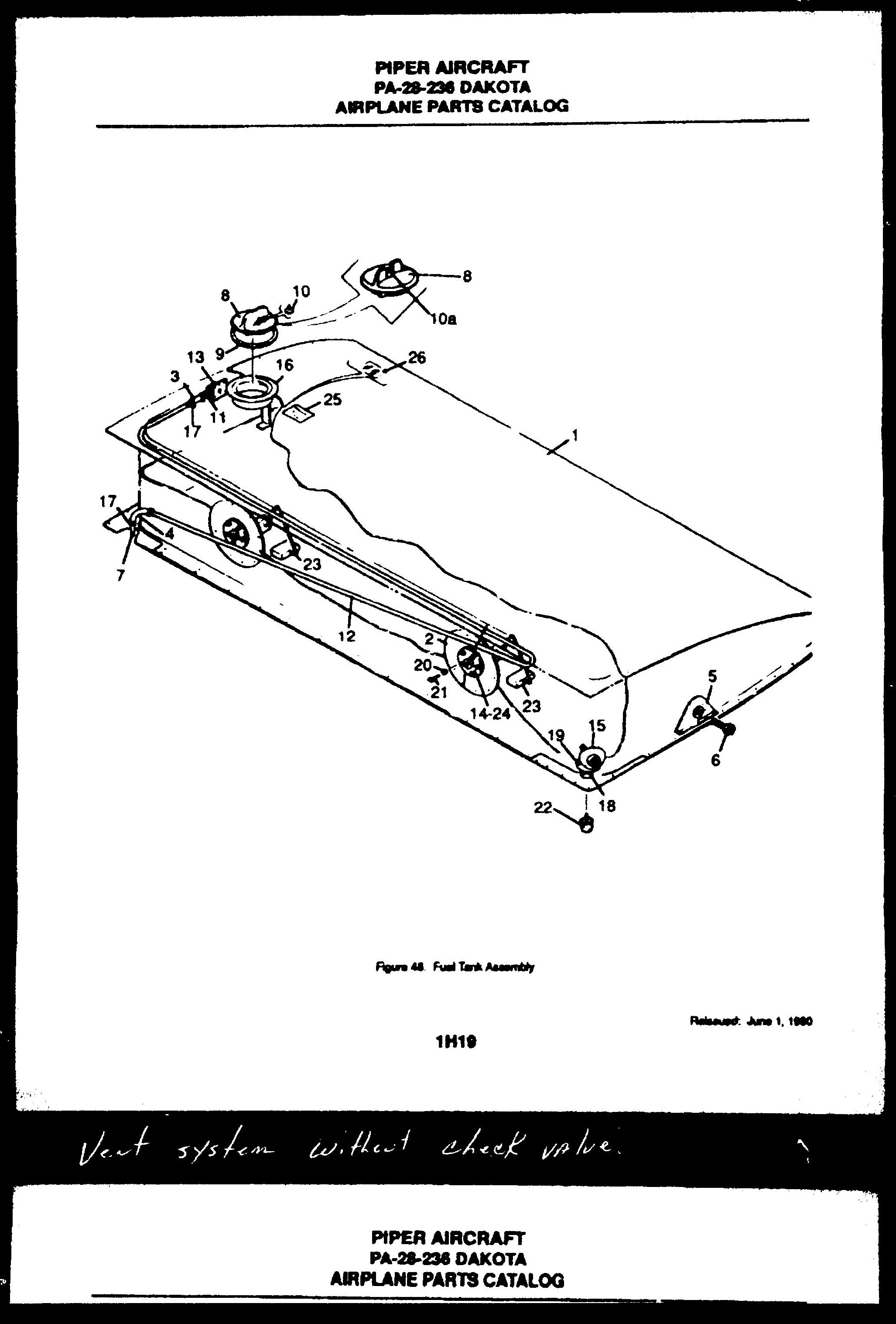

8283j_337_3a_crop.jpg (933551 bytes)   8283j_337_3b_crop.jpg (425775 bytes)   8283j_337_3c_crop.jpg (727465 bytes)   8283j_337_3d_crop.jpg (645827 bytes)

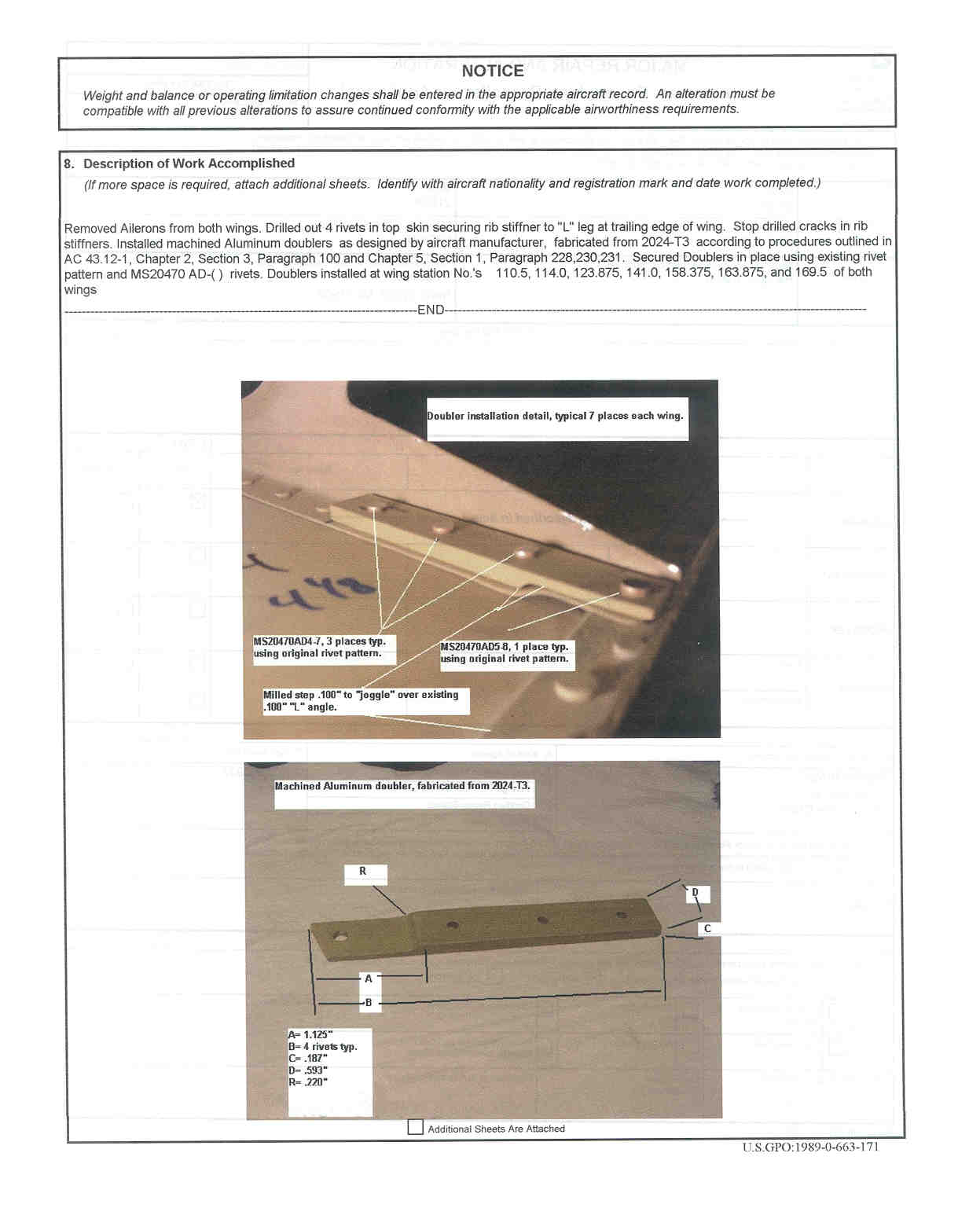

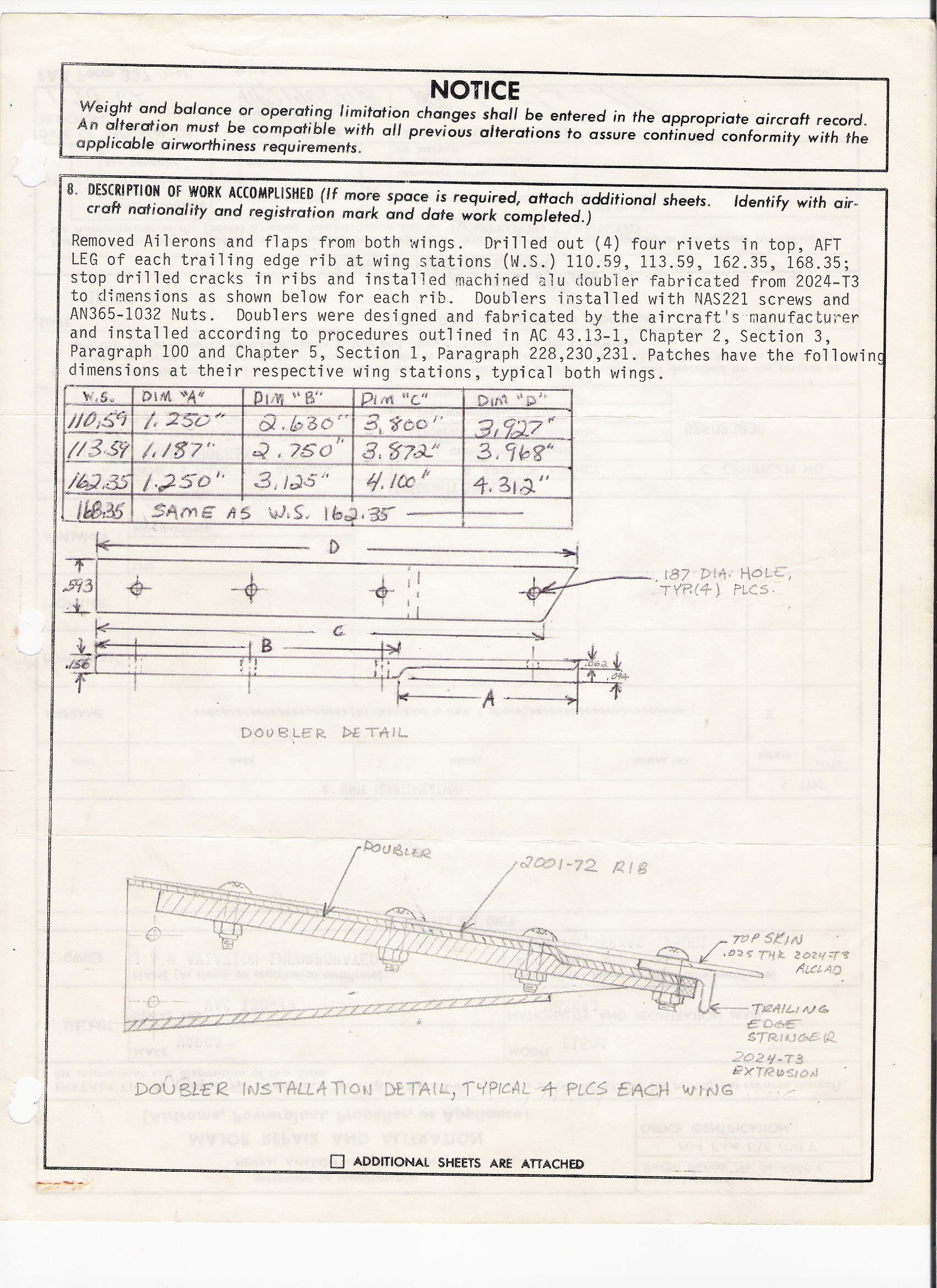

Wing rib trailing edge repair at aileron attachment (Two 337s):

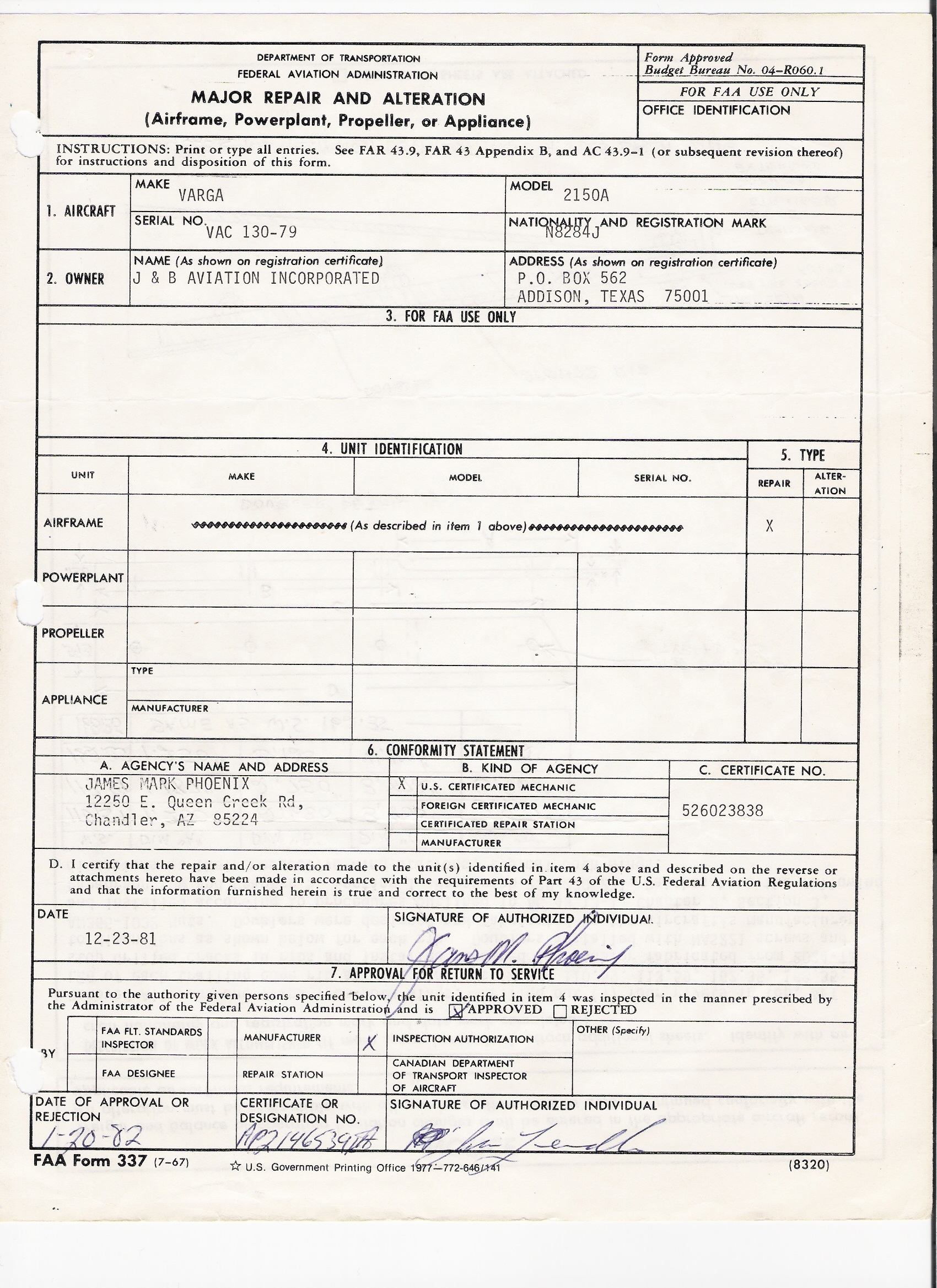

TE_337_1.jpg (1563770 bytes)   TE_337_2.jpg (1401066 bytes) ...     337.jpg (147779 bytes)   337a.jpg (120241 bytes)

Oil Cooler relocation:



Battery relocation:



160HP Engine installation:

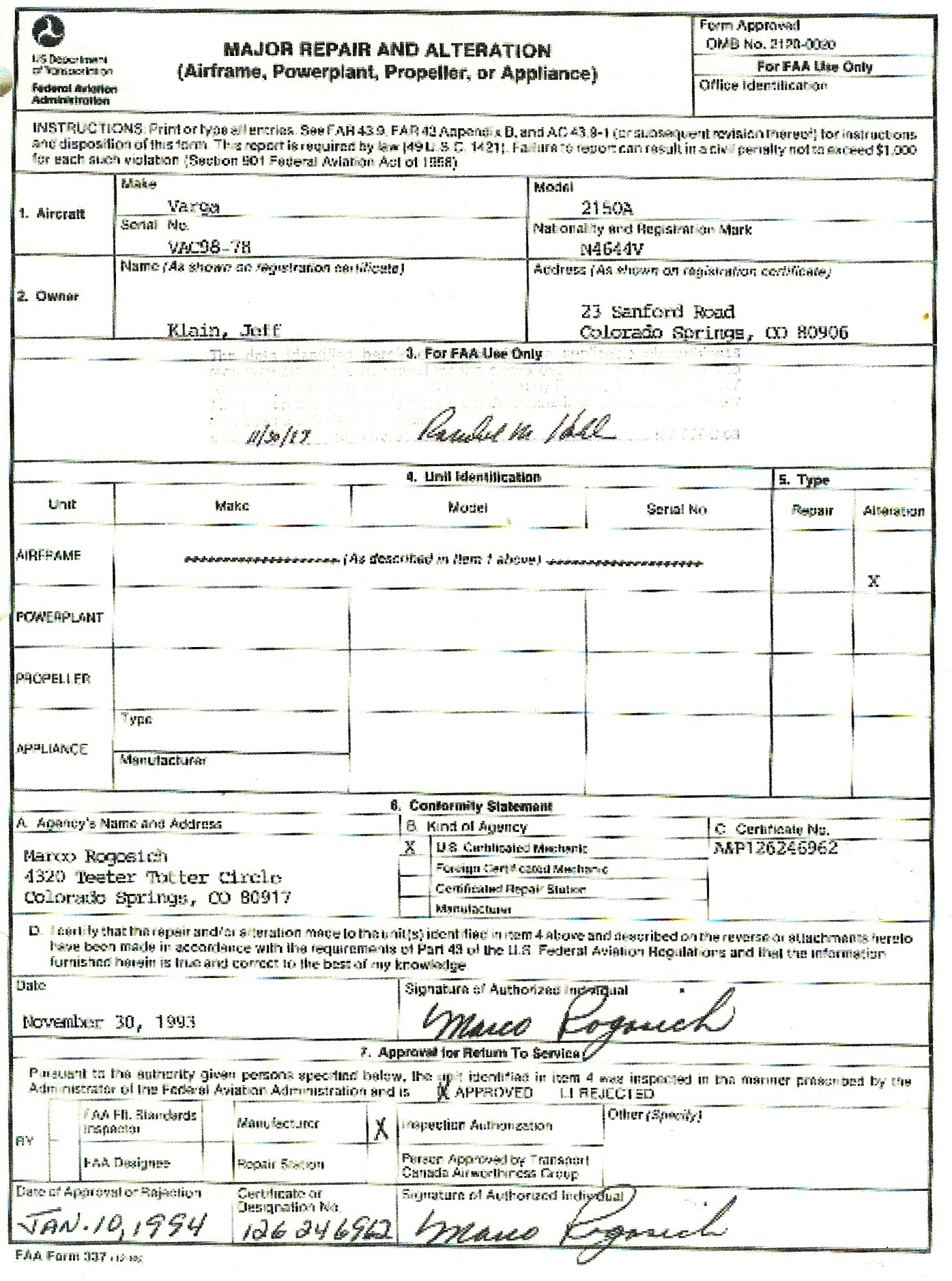

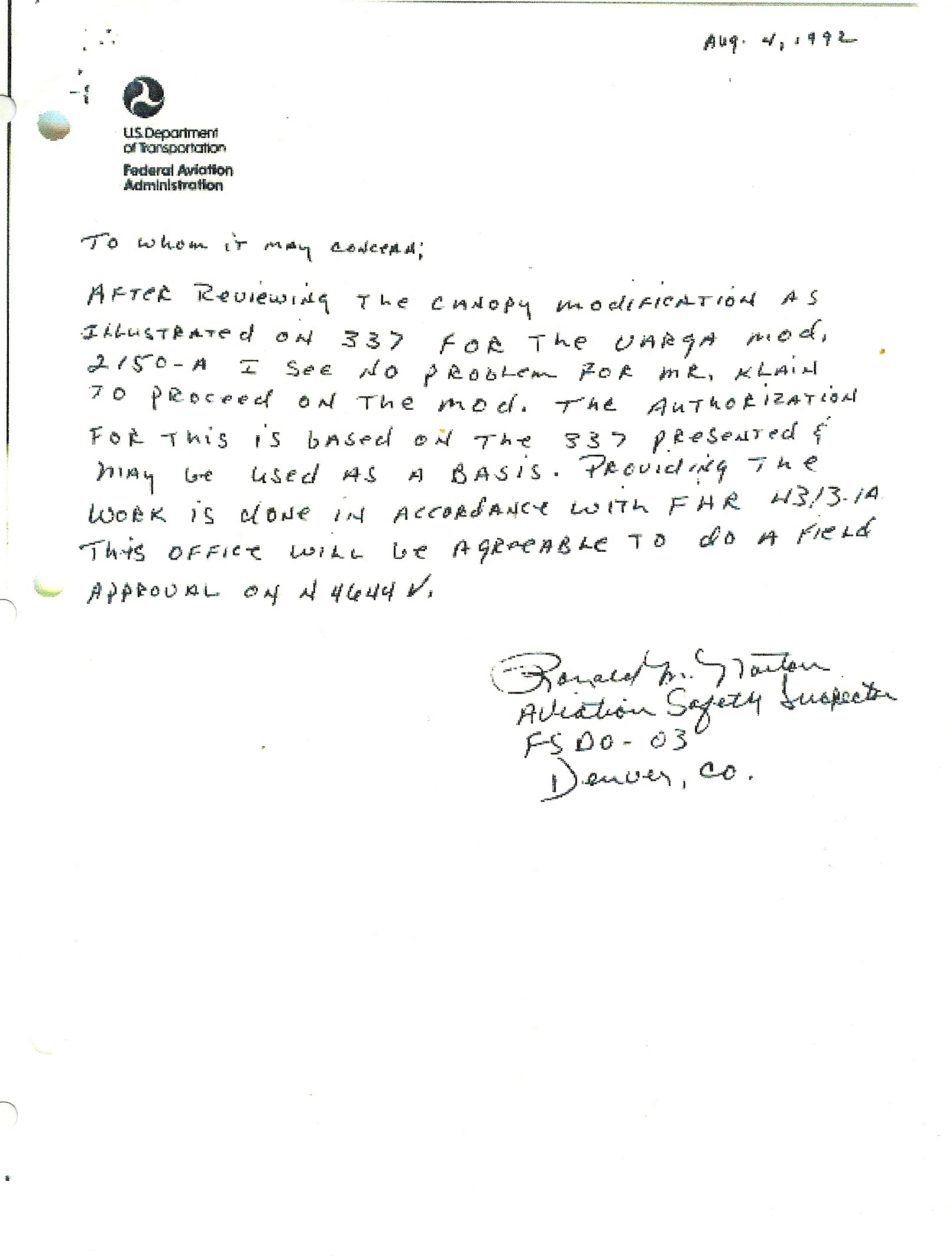

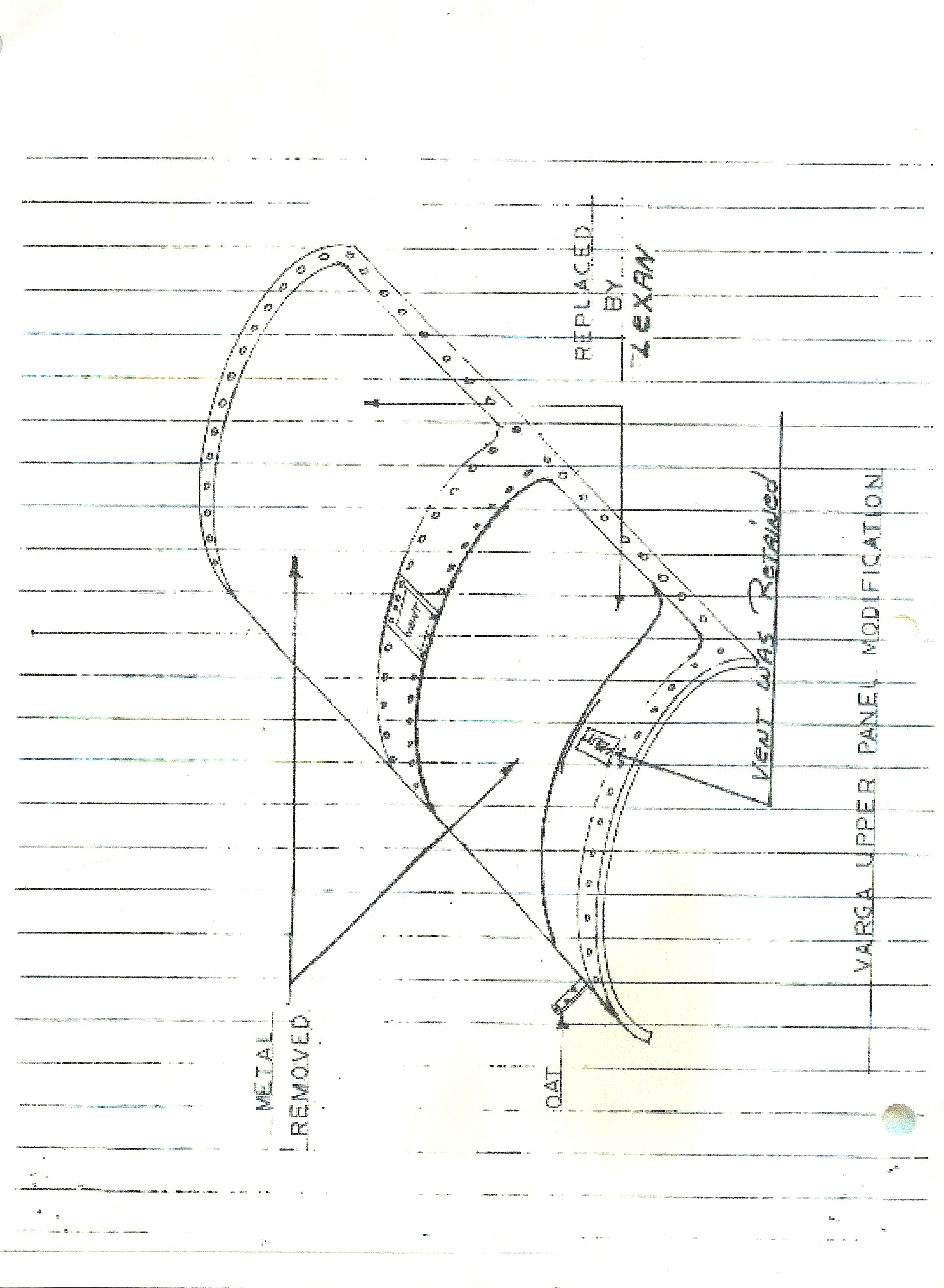

Glass Canopy:

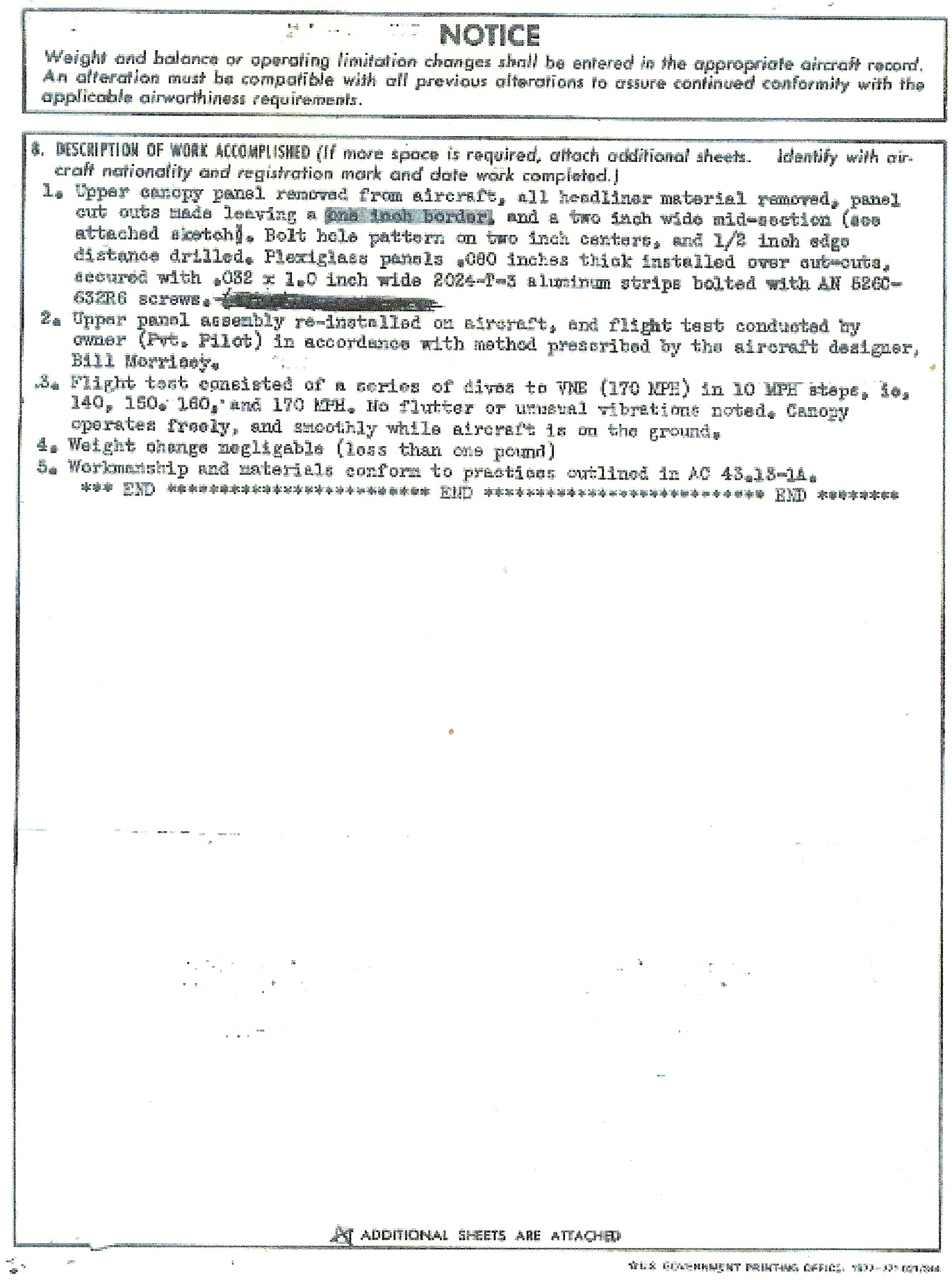

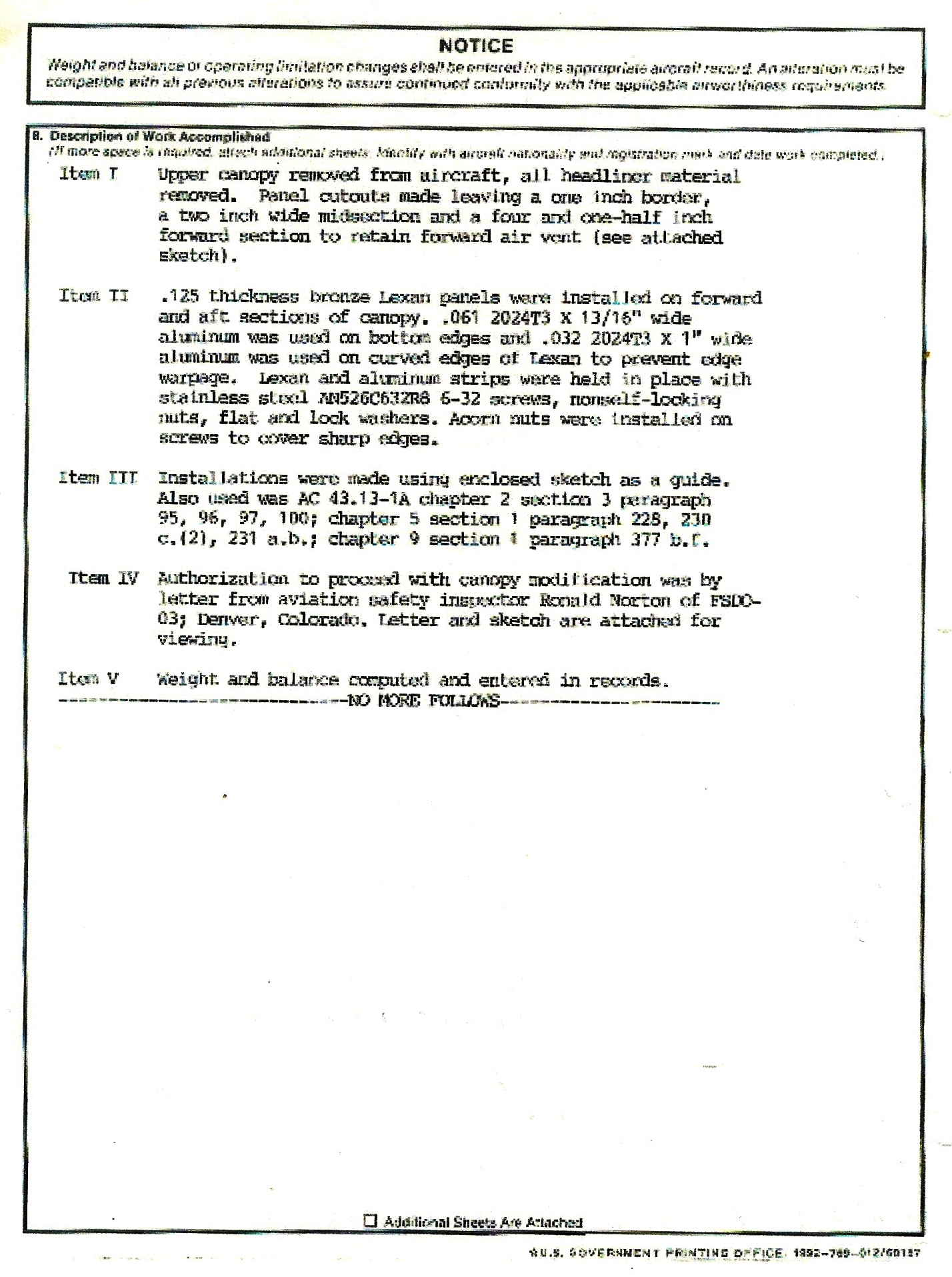

337_canopy_1.jpg (1252102 bytes) 337_canopy_2.jpg (505053 bytes) 337_canopy_3.jpg (912442 bytes) 337_canopy_4.jpg (806826 bytes) 337_canopy_5.jpg (749304 bytes)

Latest Glass Canopy 337 from Bob Dusair: (Click on links below to view PDF file... Must have Adobe Acrobat Reader to display files)

        Canopy FAA 337 Instructions

       Canopy FAA 337 Schematic

        Canopy Mod Logbook Entry

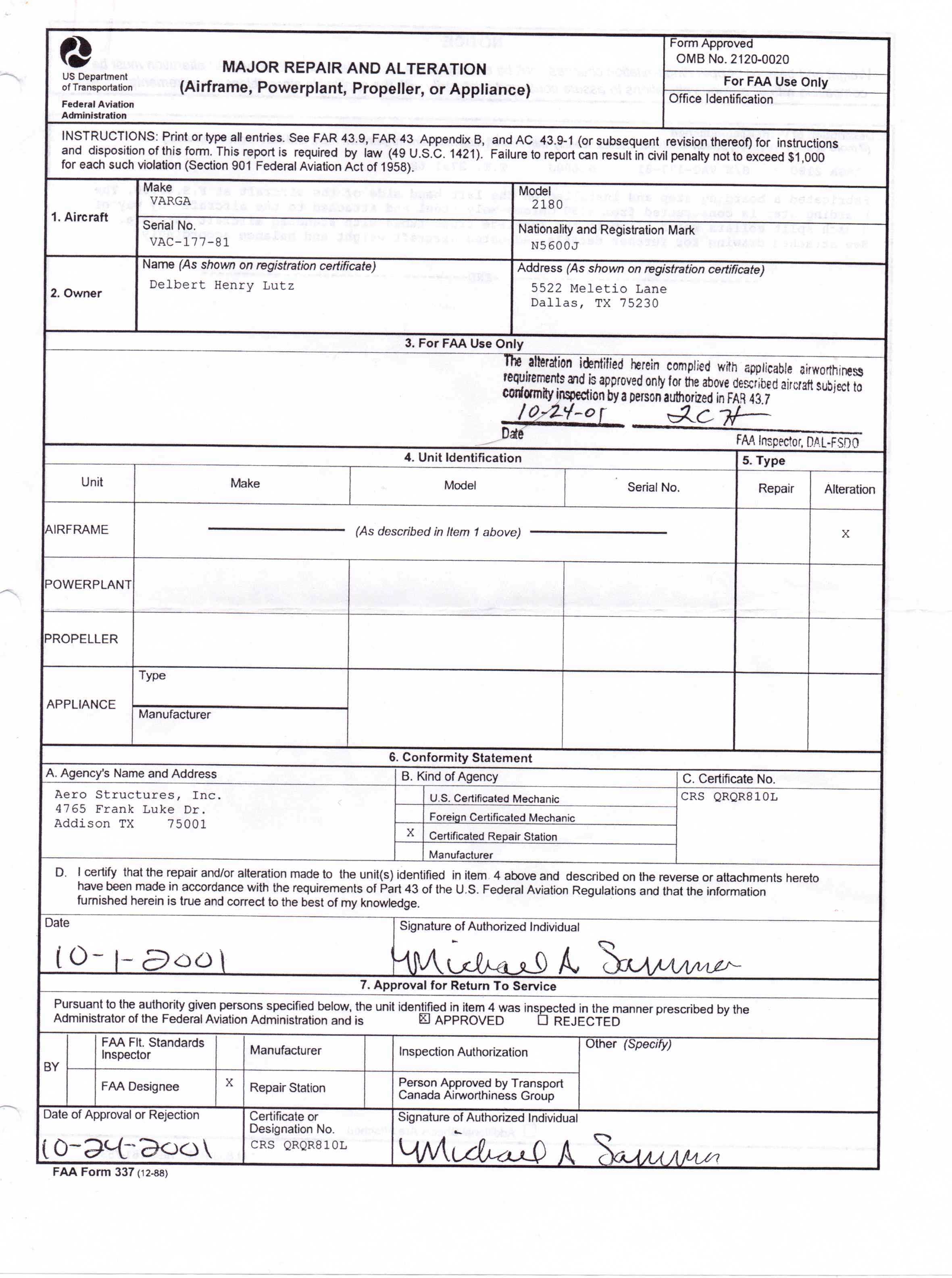

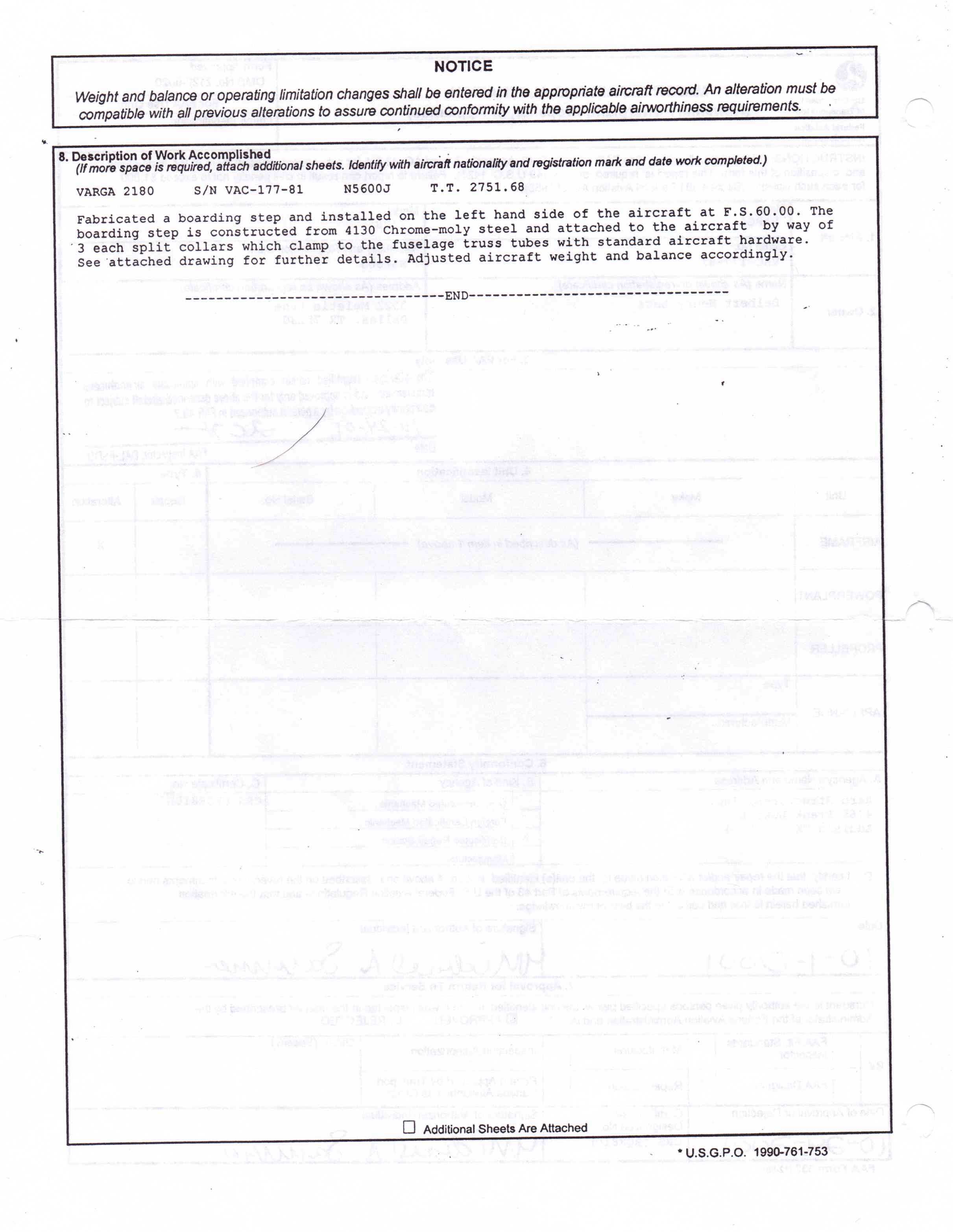

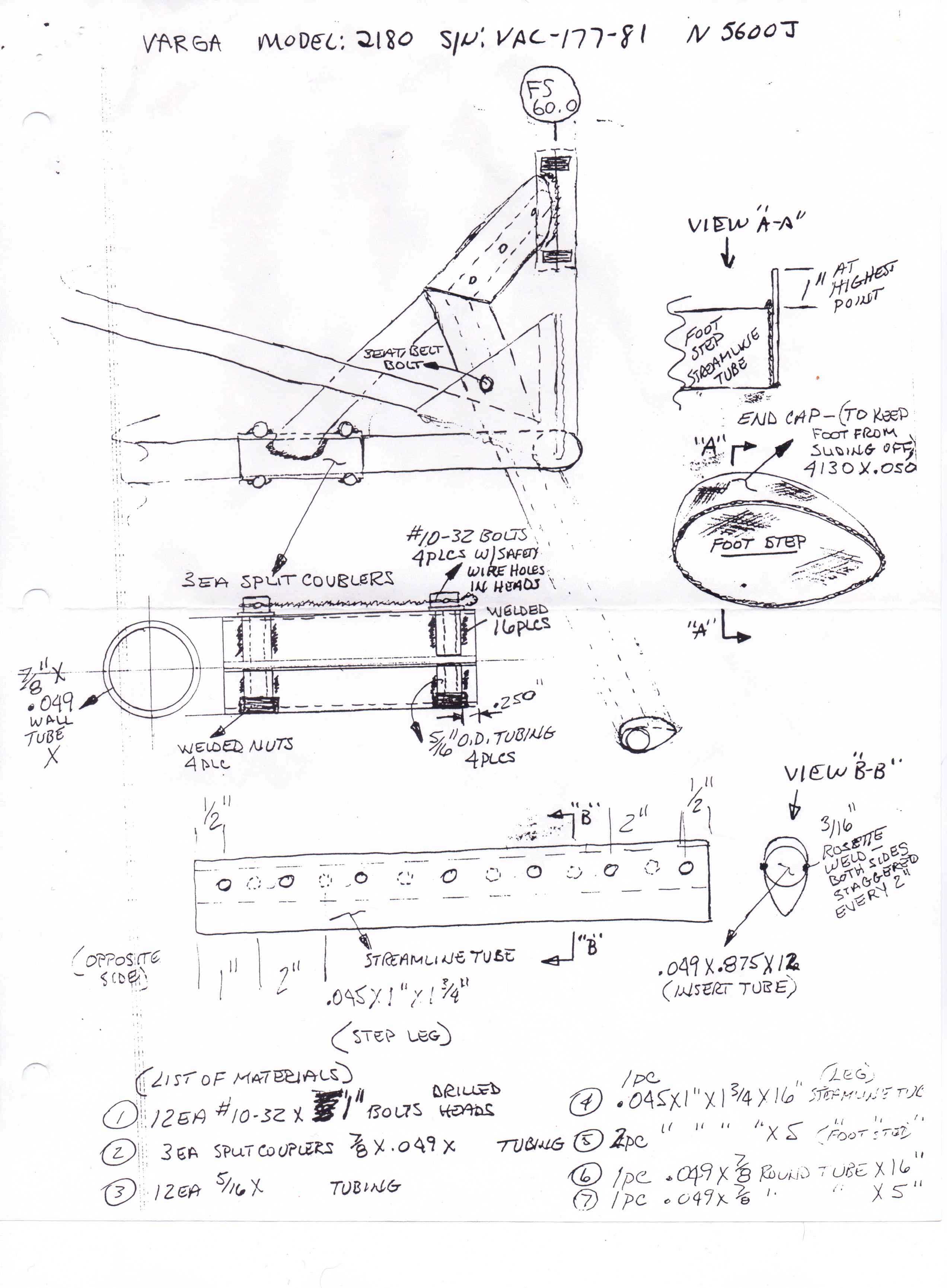

Wing Step Installation:

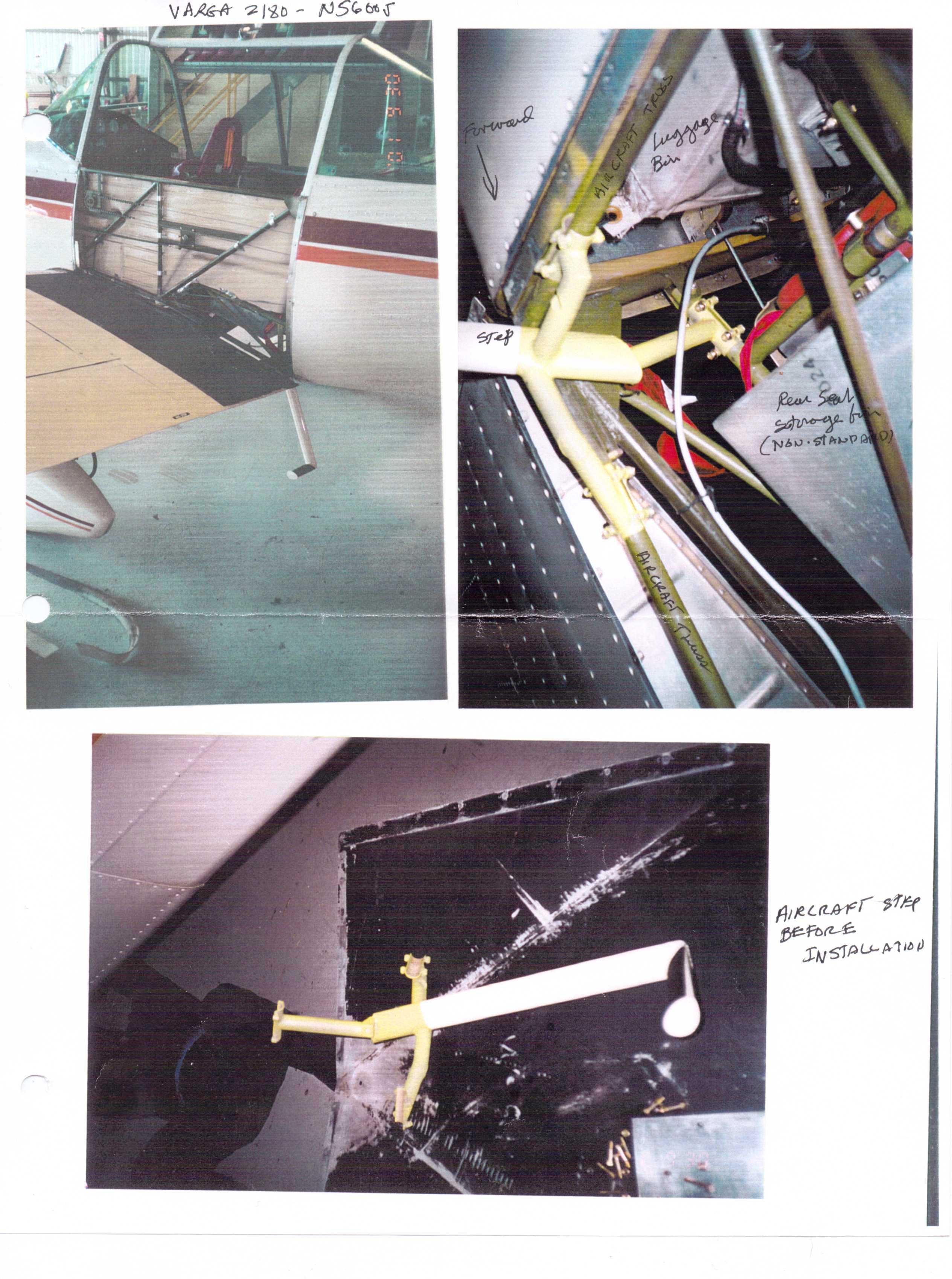

step_337_1.jpg (494250 bytes)   step_337_2.jpg (291699 bytes)   step_337_3.jpg (424613 bytes)   step_337_4.jpg (632134 bytes)
